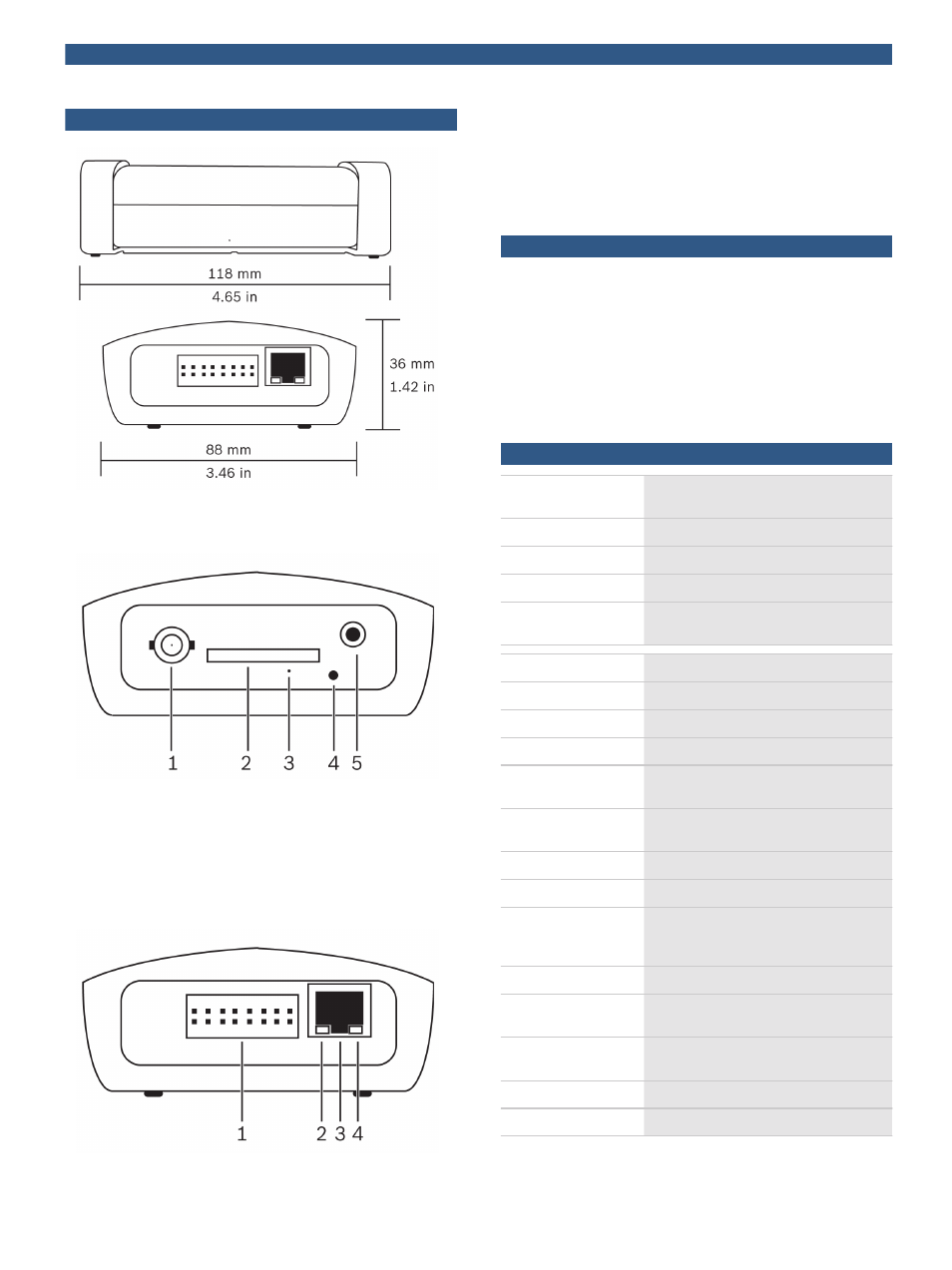

Замечания по установке/конфигурации
Размеры в мм
Разъемы и индикаторы на передней панели
1 Вход видео
4 Индикатор POWER
2 Разъем для SD-карты
5 Аудиоразъем LINE IN/OUT
3 Кнопка восстановления
заводских настроек
Разъемы и индикаторы на задней панели
1
Вход сигнализации,
релейный выход,
питание, порт COM
(RS232/422/485)
3
Порт 10/100 Base‑T Fast
Ethernet
2
Индикатор соединения
4
Индикатор передачи
данных
Состав изделия
Количеств
о
Компонент
1
Одноканальный видео/аудиокодер VIP‑X1XF
1
Руководство по быстрой установке
1
Компакт-диск с программным обеспечением и
документацией
1
Панель для установки на стену
Техническое описание
Электрические
характеристики
Источник питания
От внешнего источника
Входное напряжение
9–30 В пост. тока
Потребляемый ток
0,65 A макс.
Потребляемая
мощность
Около 6 Вт
Вход/выход
Видео
1 входной
• разъем
Разъем BNC
• импеданс
75 Ом, переключаемый
• сигнал
Аналоговый композитный, 0,7–1,2 В-pp,
NTSC или PAL
Аудио
1 линейный вход (моно), 1 линейный
выход (моно)
• разъем
стереоразъем 3,5 мм
• вход сигнала
9 кОм ном., 5,5 В-pp макс.
• выход сигнала
3,0 В-pp при 10 кОм номин.,
2,3 В-pp при 32 Ом номин.,
1,7 В-pp при 16 Ом номин.
Тревожный сигнал
2 входа
• разъем
Зажим (неизолируемый замыкающий
контакт)
• сопротивление
включения
10 Ом макс.
Реле
2 выхода
• разъем
Зажим
3 | VIP X1 XF Одноканальный видеокодер
