Инструкция по эксплуатации Bosch VIP X1 XF E Single-channel Video Encoder
Страница 3

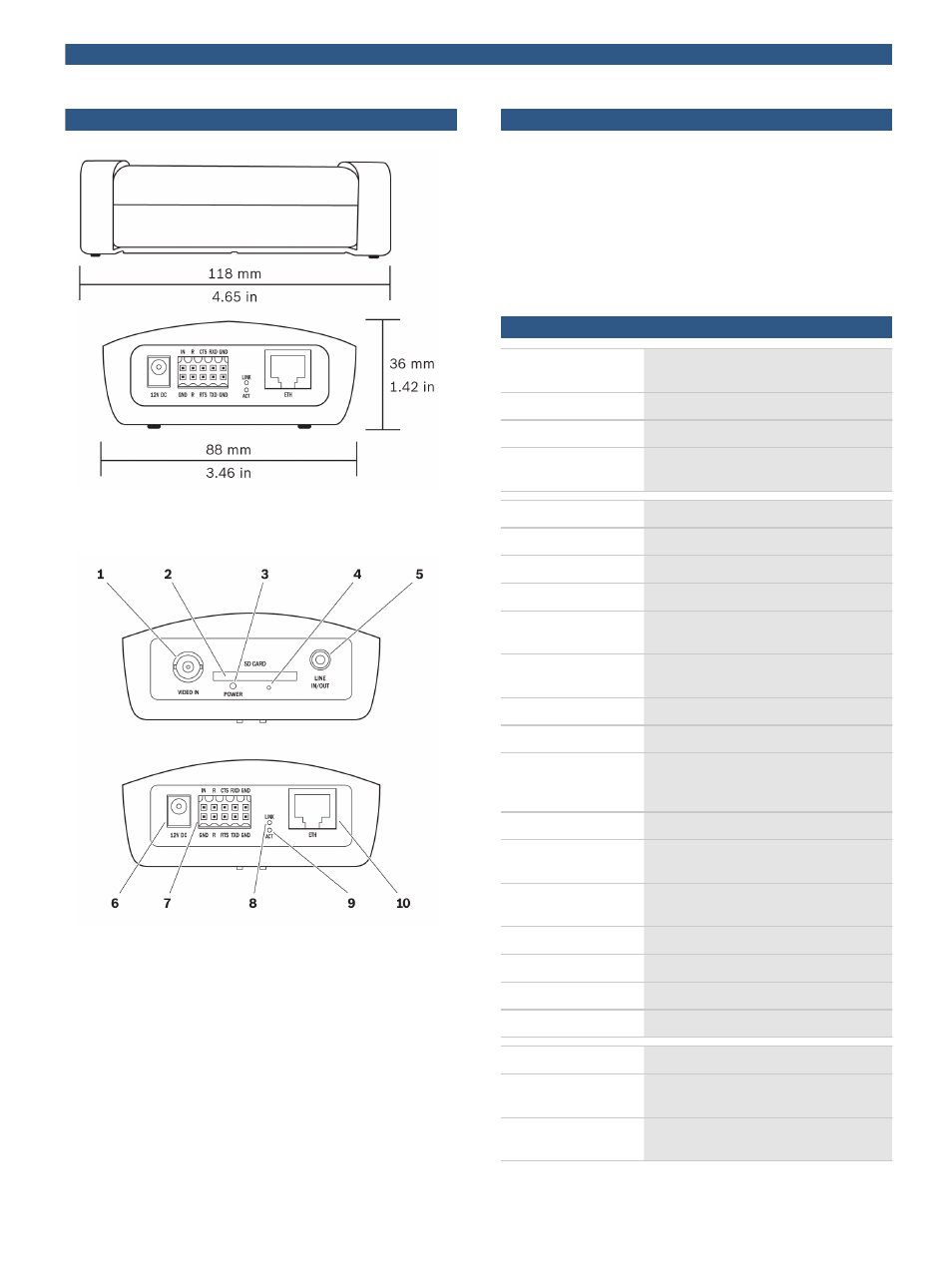

Замечания по установке/конфигурации
Размеры в мм
Разъемы и индикаторы
1 Вход видео
6
Вход питания 12 В пост.
тока
2 Разъем для SD-карты
7
Тревожный вход,
релейный выход,
COM (RS-232/422/485)
3 Индикатор POWER
8
Индикатор LINK
4 Кнопка восстановления
заводских настроек
9
Индикатор ACT
5 Аудиоразъем LINE IN/OUT
10
Порт 10/100 Base-T
FastEthernet
Состав изделия
Количеств
о
Компонент
1
Одноканальный видео/аудиокодер VIP‑X1XF‑E
1
Руководство по быстрой установке
1
Компакт-диск с программным обеспечением и
документацией
1
Панель для установки на стену
Техническое описание
Электрические
характеристики
Источник питания
От внешнего источника
Входное напряжение
12 В пост. тока
Потребляемая
мощность
Около 3,6 ВА
Вход/выход
Видео
1 входной
• разъем
Разъем BNC
• импеданс
75 Ом, переключаемое
• сигнал
Аналоговый композитный, 0,7–1,2 В-pp,
NTSC или PAL
Аудио
1 линейный вход (моно), 1 линейный
выход (моно)
• разъем
стереоразъем 3,5 мм
• вход сигнала
9 кОм номин., 5,5 В-pp макс.
• выход сигнала
3,0 В-pp при 10 кОм номин.,
2,3 В-pp при 32 Ом номин.,
1,7 В-pp при 16 Ом номин.
Тревога
1 входной
• разъем
Зажим (неизолируемый замыкающий
контакт)
• сопротивление
включения
10 Ом макс.
Реле
1 выходной
• разъем
Зажим
• сигнал
30 В-pp (SELV), 0,2 A
COM-порт
Зажим, RS‑232/422/485
Видео
Стандарты
H.264 MP, H.264 BP+ (ISO/
МЭК 14496‑10), M‑JPEG, JPEG
Скорость передачи
данных
От 9,6 Кбит/с до 6 Мбит/с
3 | VIP X1 XF E Одноканальный видеокодер
