Инструкция по эксплуатации Bosch VideoJet XTC XF H.264
Страница 3
Одобрение
Регион
Сертификация
Европа
CE
VideoJet XF
США
UL
Папка онлайновых сертификатов UL
(ссылка)
Замечания по установке/конфигурации

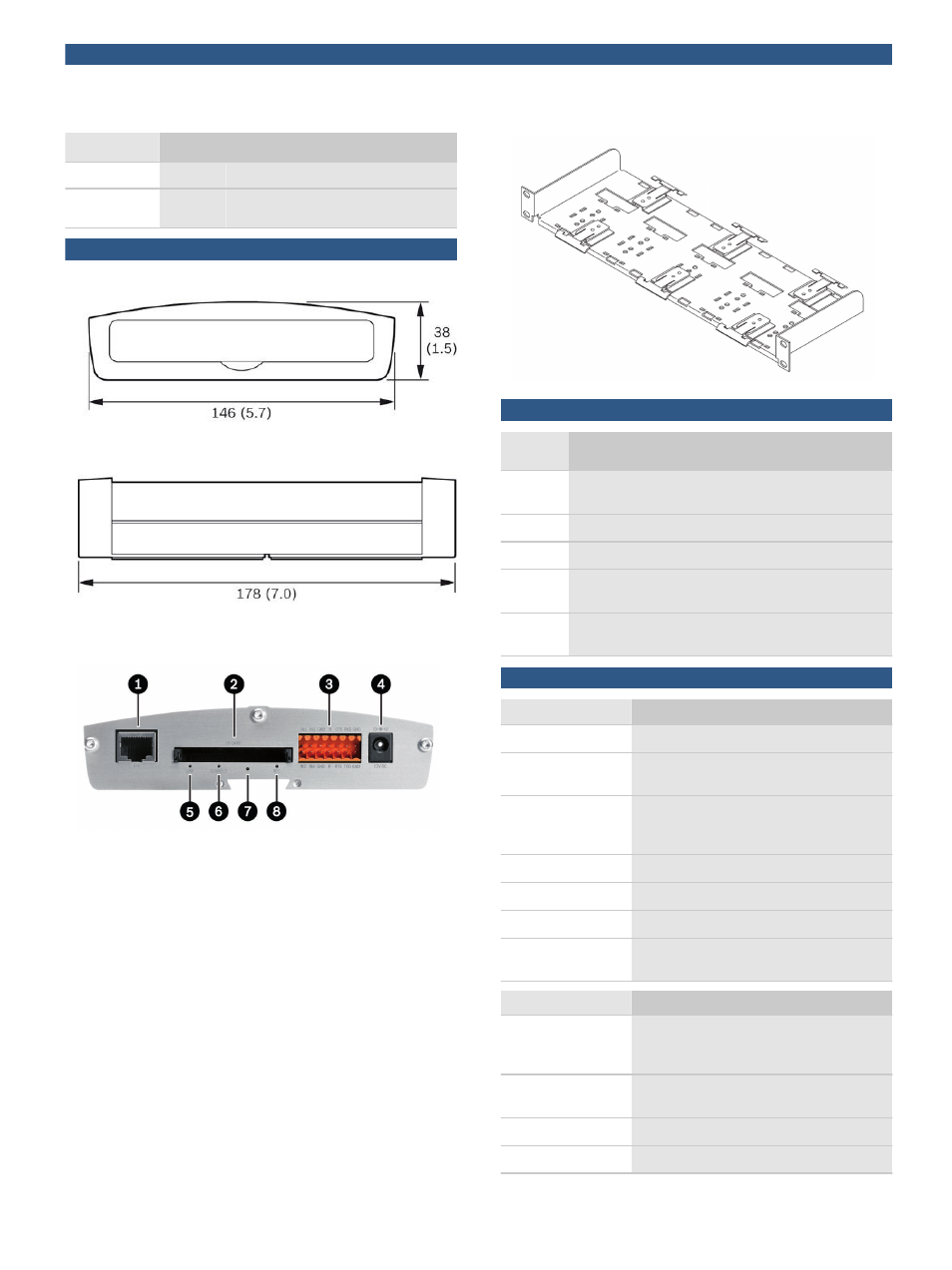

Размеры (вид спереди/вид сбоку)
Размеры (мм)
Разъемы и индикаторы на задней панели
VideoJet: вид сзади
1 Порт 10/100 Base-T
FastEthernet
5 Индикатор СОЕДИНЕНИЯ
2 Разъем для карты CF
6 Индикатор ПОДКЛЮЧЕНИЯ
3 Вход сигнализации,
релейный выход, питание,
порт COM (RS-232/422/485)
7 Кнопка восстановления
заводских настроек
4 Питание 12 В пост. тока
8 Индикатор ЗАПИСИ
Набор для монтажа в стойке (дополнительный)
Состав изделия
Количес
тво
Компонент
1
Видеотранскодер VideoJet XTC XF H.264 с 4 входами
сигнализации
1
Руководство по быстрой установке
1
Указания по безопасности
1
Блок питания с тремя основными адаптерами (для
Европы, США и Великобритании)
1
Набор подпружиненных контактных соединителей,
аксессуары для настенной и настольной установки.
Техническое описание
Вход/выход
Тревожный сигнал
4 входа
• разъем
Зажим (неизолируемый замыкающий
контакт)
• сопротивлен
ие
включения
10 Ом (макс.)
Реле
1 выход
• разъем
Зажим
• сигнал
30 В-рр (SELV), 200 мА
COM-порт
Зажимной, RS‑232/422/485,
двунаправленный
Видео
Стандарты
Профиль H.264 Main Profile, профиль H.264
Baseline (ISO/IEC 14496‑10)
M-JPEG, JPEG
Скорость передачи
данных
От 9,6 Кбит/с до 10 Мбит/с на канал
Общая задержка
120 мс (макс.)
Частота кадров
От 1 до 25/30 (PAL/NTSC)
3 | VideoJet XTC XF H.264 Видеотранскодер
