2 | LSN 1500 A Модуль "LSN improved" 1500 мА

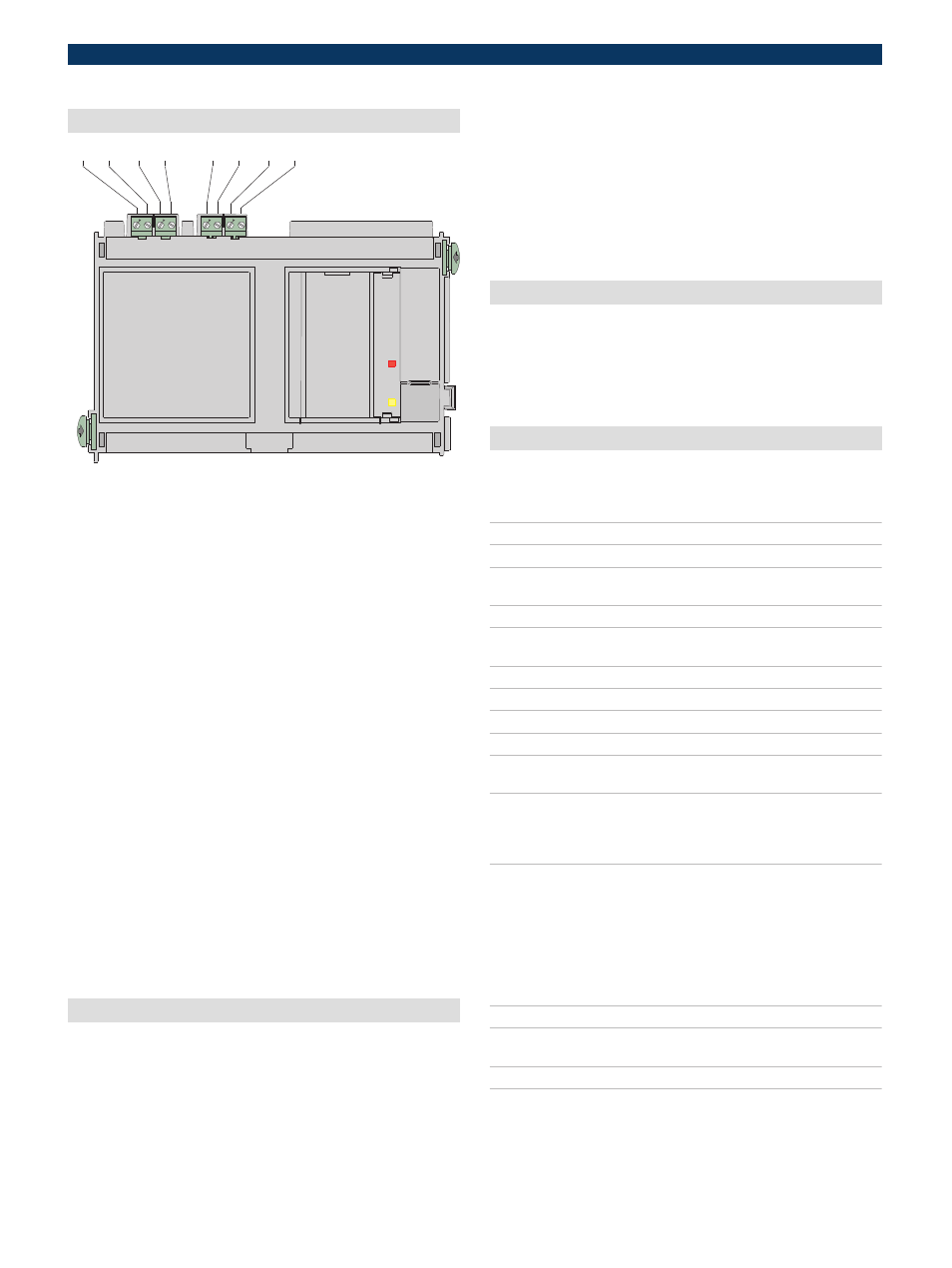

Обзор системы
1 2
3
4
5 6
7 8
Пун
кт
Описание
Подключение
Кол
ьце
вой
шл
ей
ф
LSN
Радиаль-
ный шлейф
LSN
1 /
2
AUX1 + / -
Вспомогательный ис-
точник питания
Радиальный шлейф 1 до-
полнительного источника
питания
3
LSN a1-
LSN a1- исходящая
Радиальный шлейф 1 LSN
a1-
4
LSN b1+
LSN b1+ исходящая
Радиальный шлейф 1 LSN
b1+
5 /
6
AUX2 + / -
Вспомогательный ис-
точник питания***
Радиальный шлейф 2 до-
полнительного источника
питания
7
LSN a2-
LSN a2- входящая
Радиальный шлейф 2 LSN
a1-
8
LSN b2+
LSN b2+ входящая
Радиальный шлейф 2 LSN
b1+
*** Дополнительный источник питания должен быть
замкнут на AUX2 с изоляторами (системы ERT).
[Совместимые изоляторы: YBO-R/SCI]
Замечания по установке/конфигурации
Системные ограничения для каждого модуля
LSN 1500 A LSN improved
Замечания Потребление тока подключенных устройств
и длина проводов могут быть рассчитаны
при помощи Fire System Designer (FSD).
•
При проектировании следует учесть стандарты и
нормы, характерные для данной страны.
•
Подключение возможно только с левой стороны
шасси панели PRD 0004 A и требует двух слотов!
•
Для работы системы пожарной сигнализации в
соответствии с EN 54‑13, необходимо к каждому
радиальному и T-образному шлейфу подключить
оконечный модуль (EOL).
Состав изделия
Кол-во
Компоненты
1
LSN 1500 A Модуль "LSN improved" 1500 mA
Замечания Поставка по запросу
Техническое описание
Электрические характеристики
Входное напряжение
от 20 В до 30 В постоянного тока /
5 В пост. тока ± 5%
Напряжение на выходе
•
LSN
30 ± 0,85 В пост. тока
•
Дополнительное пита-
ние Aux
28 ± 1,0 В пост. тока
Макс. ток потребления
4010 мА (при 24 В пост. тока)
Номинальный ток потребле-
ния
•
Модуль
260 мА (при 24 В пост. тока)
•
LSN
1,7 x ток потребления элементов LSN
•
AUX
1,2 x дополнительное питание
Ток шлейфа LSN:
•
В покое
Макс. 750 мА, в зависимости от конфи-
гурации и типа кабеля
•
В тревоге
Макс. 1500 мА, в зависимости от кон-
фигурации и типа кабеля
Макс. 300 мА при подключении элемен-
тов "LSN classic"
Дополнительное питание
AUX
(28 В пост. тока)
Макс. 500 мА в кольцевом шлейфе LSN
(система ERT) или 2 x макс. 500 мА в 2
радиальных шлейфах
Конструктивные характеристики
Элементы управления / инди-
кации
2 светодиодных индикатора (красный =
тревога, желтый = неисправность)
1 кнопка (тест светодиодов)
Материал корпуса
Пластик ABS, (UL94 V-0)
Цвет корпуса
Глянцевое покрытие, антрацит, RAL
7016
Габаритные размеры
Прибл. 127 x 190 x 60 мм
Вес
Прибл. 440 г
