4.2 Аудиоподключения
Цифровой видеорегистратор серии 600 поддерживает до четырех аудиовходов и двух
аудиовыходов. Подключение следует выполнять с использованием аудиокабелей с RCA-
совместимыми разъемами (ТЮЛЬПАН).
Технические характеристики
Входной сигнал: моно RCA (ТЮЛЬПАН), 1 Врр, 10 кОм
Выходной сигнал: моно RCA (ТЮЛЬПАН), 1 Врр, 10 кОм

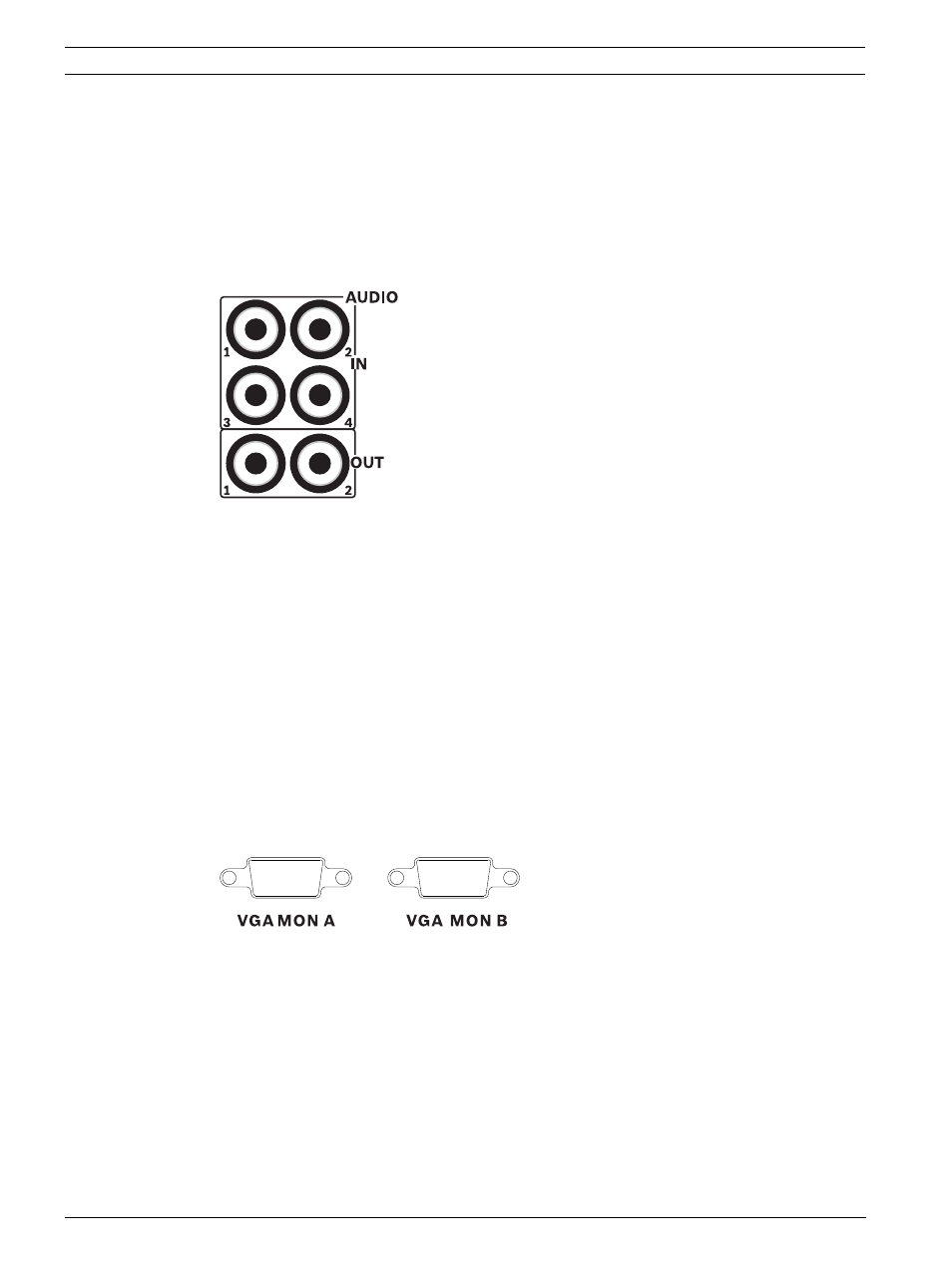

Рисунок 4.3 Разъемы аудиовыходов и аудиовыходов
4.3 Подключение мониторов
Можно подключить до двух мониторов с помощью разъемов VGA.
4.3.1 VGA (Монитор A и Монитор B)
Подключите устройство к одному или двум мониторам VGA при помощи стандартного
кабеля VGA. При использовании ЖК-мониторов рекомендуется подключать 17-дюймовые
мониторы или больше.
Технические характеристики
Выходной сигнал: VGA
Разрешение: 800x600 (4:3), 1024x768 (4:3) или 1280x1024 (5:4), 1366x768 (16:9) и
1440x900 (16:10) для Монитора A; 800x600 (4:3) для Монитора B
Цвет: True color (32 бита)
Тип разъема: DE-15
Рисунок 4.4 Разъемы монитора VGA
