Инструкция по эксплуатации Bosch FPP-5000-TI Trouble Interface for FPP-5000

Страница 2

Advertising
background image

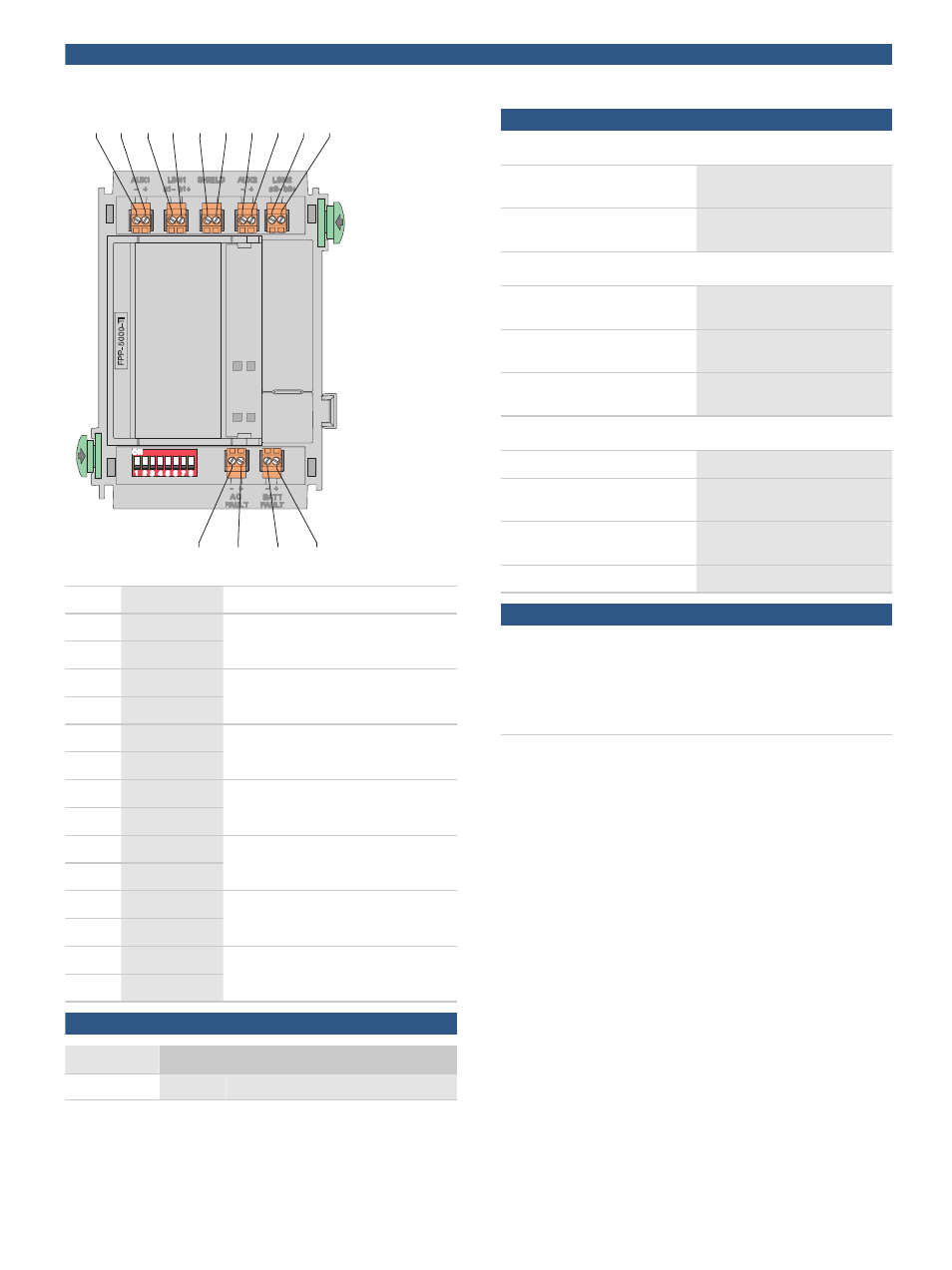

1

2

3

4

11

5

6

7

8

9

10

12

13

14

Обозначение

Подключение

1

AUX1 -

Вход дополнительного питания (кон-

такты проходного соединения)

2

AUX1 +

3

LSN1 a1 -

LSN вход

4

LSN1 b1 +

5

SHIELD

Экран

6

SHIELD

7

AUX2 -

Выход дополнительного питания (кон-

такты проходного соединения)

8

AUX2 +

9

LSN1 a2 -

LSN выход

10

LSN1 b2 +

11

AC FAULT -

Вход неисправности питания

12

AC FAULT +

13

BATT FAULT -

Вход неисправности аккумулятора

14

BATT FAULT +

Сертификаты и согласования

Регион

Сертификация

Европа

CE

FPP-5000

Техническое описание

Электрические характеристики

Входное напряжение (мин -

макс)

от 15 В до 33 В постоянного то-

ка

Максимальное потребление то-

ка

1,15 мА при 24 В пост. тока (от

LSN)

Механические характеристики

Настройка адреса

При помощи восьми DIP-пере-

ключателей

Материал и цвет корпуса

Пластик ABS, (UL94 V-0), полу-

матовый антрацит, RAL 7016

Размеры (Ш x В x Д)

Прибл. 127 x 96 x 60 мм

Прибл. 5,0 x 3,8 x 2,4 мм

Условия окружающей среды

Класс защиты по IEC 60529

IP 20

Допустимая рабочая температу-

ра

от -5 °C до 50 °C

Допустимая температура хране-

ния

от -20 °C до 60 °C

Относительная влажность

Макс. 95%, без конденсации

Информация для заказа

FPP‑5000‑TI Интерфейсный модуль контроля БП
FPP‑5000

используется для внешнего блока питания FPP‑5000
24 В/6 А

номер для заказа

FPP-5000-TI
