Инструкция по эксплуатации Bosch FMC‑210‑DM
Страница 3

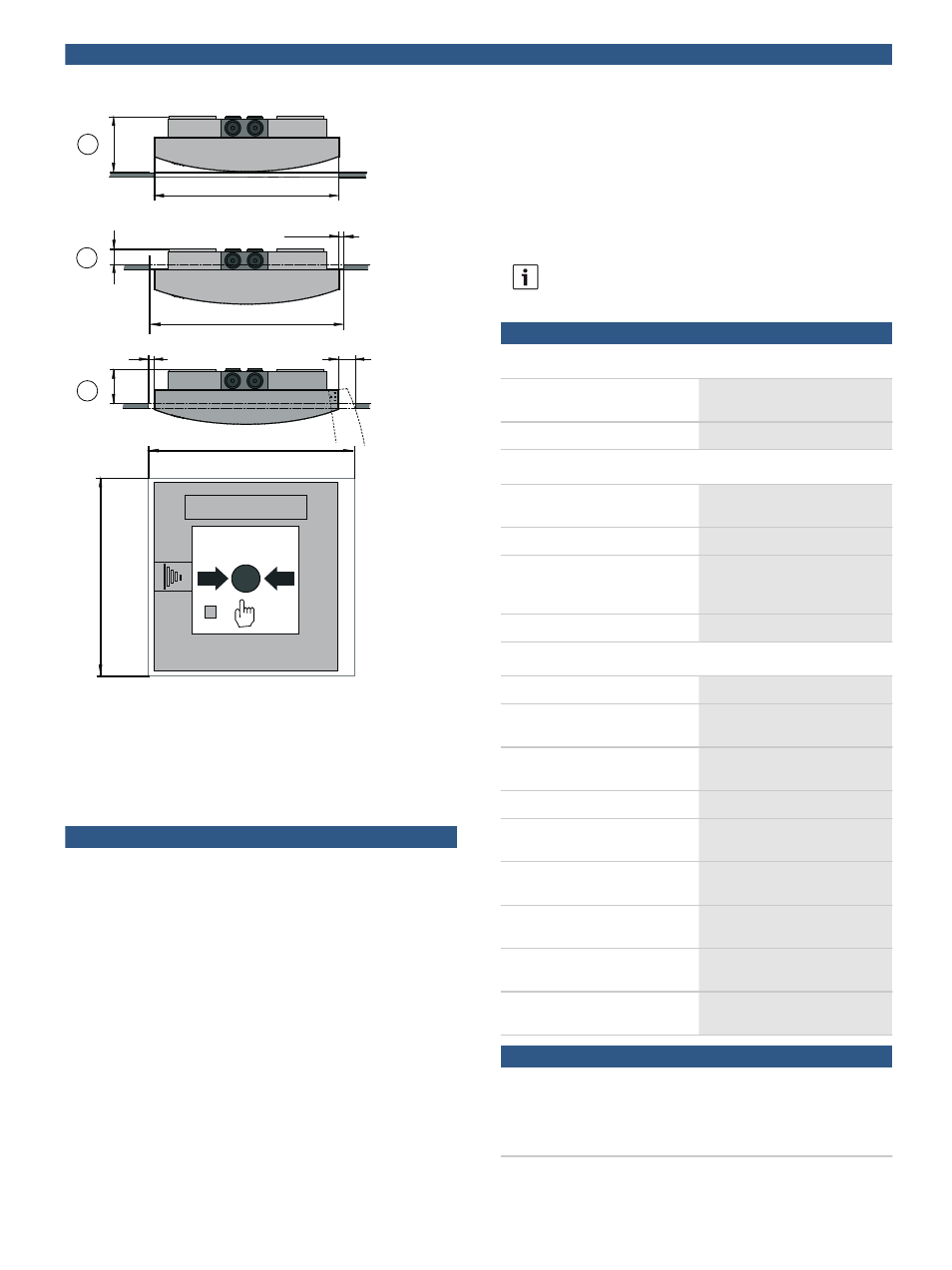

135 mm
140 mm
2,5 mm
2 mm
139 mm
1
2
3
149,5 mm
12,5 mm
№
Описание
1
Глубина установки, версия 1: прибл. 40 мм
2
Глубина установки, версия 2: 14 мм
3
Глубина установки, версия 3: мин. 30 мм
Состав изделия
Код изделия
Компонент
FMC‑210‑DM‑G‑R
форма G, красный
Ручной извещатель для использования
внутри помещений, опосредованное
включение (тип В), корпус красного цвета
FMC‑210‑DM‑H‑R
форма H, красный
Ручной извещатель для использования вне
помещений, опосредованное включение (тип
В), корпус красного цвета
FMC‑210‑DM‑G‑B,
форма G, синий
Ручной извещатель для использования
внутри помещений, опосредованное
включение (тип В), корпус синего цвета
FMC‑210‑DM‑H‑B
форма H, синий
Ручной извещатель для использования вне
помещений, опосредованное включение (тип
В), корпус синего цвета
FMC‑210‑DM‑G‑Y
форма G, желтый
Ручной извещатель для использования
внутри помещений, опосредованное
включение (тип В), корпус желтого цвета
FMC‑210‑EST‑G‑B,
форма G, синий
Электронное устройство остановки для
использования внутри помещений,
опосредованное включение (тип В), корпус
синего цвета
Замечания
Ключ необходимо заказывать отдельно.
Техническое описание
Электрические характеристики
Рабочее напряжение
24 В пост. тока (от 15 В пост.
тока до 33 В пост. тока)
Ток потребления
0.4 мА
Механические характеристики
Размеры (Ш x В x Г)
135 x 135 x 40 мм
Материал корпуса
Пластик, ASA
Цвета
Красный, RAL 3001
Синий, RAL 5005
Желтый, RAL 1003
Вес
Прибл. 235 г
Условия окружающей среды
Класс защиты EN 60529
• Форма H (использование
вне помещений)
IP 54
• Форма G (использование
внутри помещений)
IP 52
Норма
• FMC‑210‑DM‑G‑R,
FMC‑210‑DM‑H‑R
EN 54-11
• FMC‑210‑DM‑G‑Y,
FMC‑210‑EST‑G‑B
EN 12094-3
Допустимая рабочая
температура
• Форма H (использование
вне помещений)
от -25 °C до +70 °C
• Форма G (использование
внутри помещений)
от -10 °C до +55 °C
Информация для заказа
FMC‑210‑DM‑H‑B форма H, синий
Ручной извещатель уличного исполнения, непрямое
включение (тип B), технология LSN improved
номер для заказа
FMC-210-DM-H-B
3 | FMC‑210‑DM Ручные извещатели двойного действия
