2 | NZM 0002 A Модуль управления оповещением

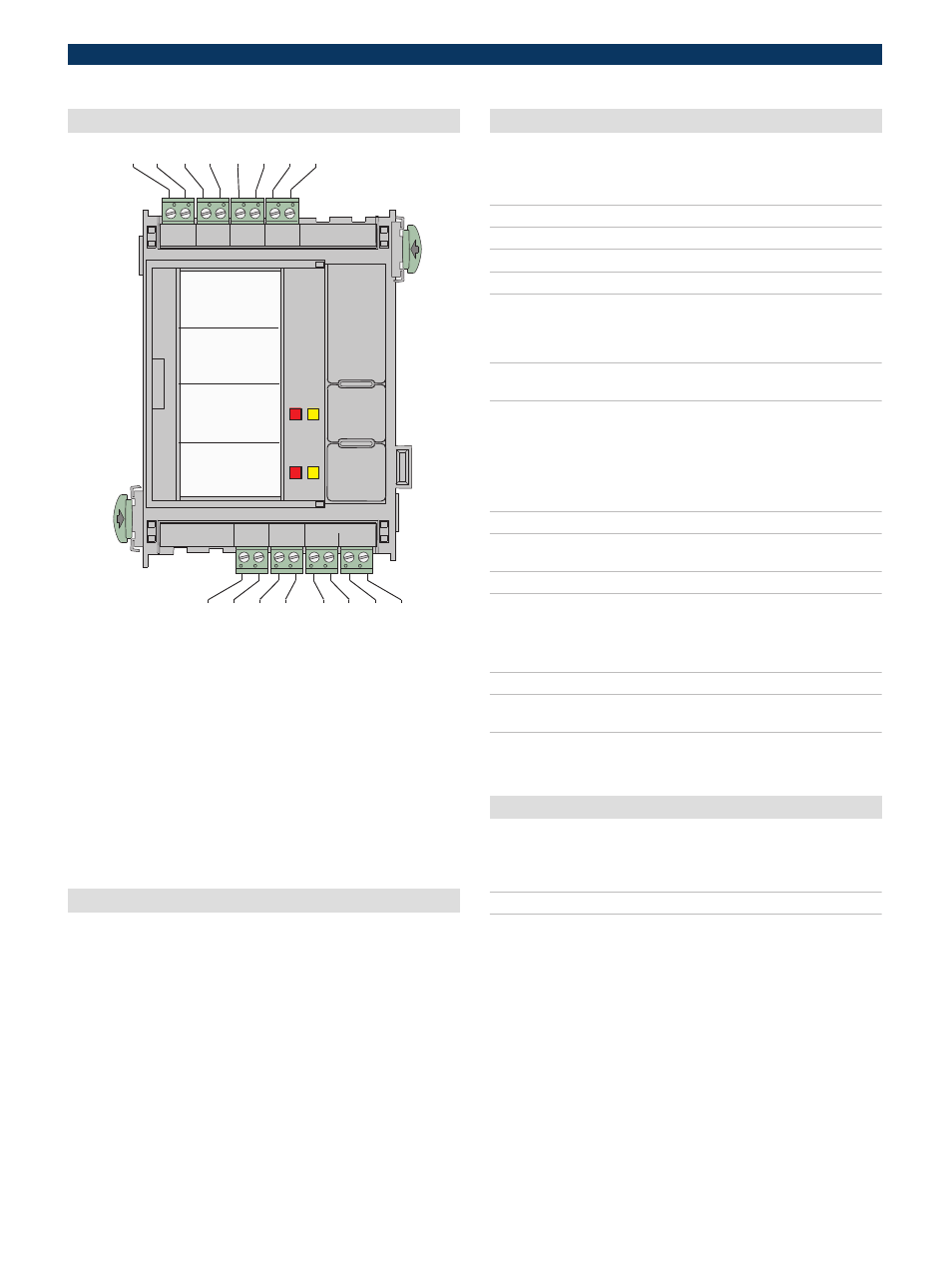

Обзор системы
1
2
3
4
5
6
7
8
17 18 19 20
24
23
22
21
O
U
T
G
N
D
IN
G
N
D
S Y N C
D C
B A T
+
-
+
-
O U T 1
B
A
IN 1
B
A
O U T 2
B
A
IN 2
B
A
N
Z
M
0
0
0
2
A
Поз.
Описание
Соединитель
1 / 2
B OUT1/A OUT1
Зона оповещения 1
3 / 4
B IN1/A IN1
5 / 6
B OUT2/A OUT2
Зона оповещения 2
7 / 8
B IN2/A IN2
17 / 18 DC + / -
Внешнее питание
19 / 20 BAT + / -
Вход 24 В пост. тока, напряжение АКБ
21 / 22 SYNC GND/OUT
Выход синхронизации
23 / 24 SYNC GND/IN
Вход синхронизации
Состав изделия
Количе-
ство.
Компоненты
1
NZM 0002 A Модуль зон устройств оповещения
2
Маркировочные полоски
Техническое описание
Электрические характеристики
Входное напряжение
от 20 В до 30 В постоянного тока
5 В пост. тока ± 5%
Макс. ток потребления
•
В покое (2 зоны)
40 мА (при 24 В пост. тока)
•
В тревоге (2 зоны)
65 мА (при 24 В пост. тока)
Макс. напряжение на выходе
29,5 В пост. тока
Макс. ток на выходе для
•
Источник питания через
шасси
500 мА на зону оповещения (в случае
тревоги)
•
Внешнее питание
3 А на зону оповещения (в случае тре-
воги)
•
Макс. длина кабеля
В зависимости от типа и количества
подключаемых оповещателей
Механические характеристики
Элементы управления/индика-
ции
4 светодиода (2 красных, 2 желтых)
2 кнопки (тест светодиодов)
Материал корпуса
Пластик ABS, Polylac PA‑766
Цвет корпуса
Глянцевое покрытие, антрацит, RAL
7016
Габаритные размеры
Прибл. 127 x 96 x 60 мм
Вес
135 г
Условия окружающей среды
Рабочая температура
От -5 °C до +50 °C
Температура хранения
От -20 °C до +60 °C
Допустимая относительная
влажность
95 % (без конденсации)
Класс защиты по IEC 60529 IP 30
Информация для заказа
NZM 0002 A Модуль управления
оповещением
для подключения 2 независимых зон опове-
щения, 2 контролируемые цепи
NZM 0002 A
Дополнительные аксессуары
NMC 0000 A Кабель HPD/NZM
Используется для синхронизации в соответ-
ствии с требованиями UL, длина кабеля 90
см
NMC 0000 A
