Восемь входов управления свободно
программируются на выполнение системных
действий, этим входам могут быть назначены
приоритеты. Пять выходов управления свободно
программируются на сообщения о повреждениях и
действия по вызову. Входы управления могут быть
запрограммированы на режим без фиксации или
режим переключения при помощи
конфигурационного программного обеспечения.
Каждый управляющий вход может контролировать
подключенный кабель на предмет обрыва или
короткого замыкания.
Дисплей (2 строки по 16 символов) и поворотно-
нажимная кнопка позволяют получать информацию
о локальном состоянии. Когда режим мониторинга
активен, на дисплее отображается уровень
громкости. Аудиосигнал может контролироваться
при помощи наушников.
Интерфейс поддерживает подключение с
резервированием как в аудиосистеме, так и в сети
CobraNet
TM
. Он получает питание от сетевого
контроллера через сетевой кабель. Устройство
осуществляет самоконтроль и постоянно сообщает о
своем состоянии сетевому контроллеру.
Элементы управления и индикаторы
• ЖК-дисплей емкостью 2 строки по 16 символов для
отображения состояния
• Поворотно-нажимная кнопка для управления меню
и громкостью наушников
Подключения
• Два разъема оптической сети
• Два разъема RJ45 Ethernet для подключения к сети
CobraNet™.
• Восемь входов управления для активации
аудиовходов и аудиовыходов
• Пять выходов управления для индикации состояния
используемых каналов
• Один стереовыход с 3,5-миллиметровым разъемом
для подключения наушников

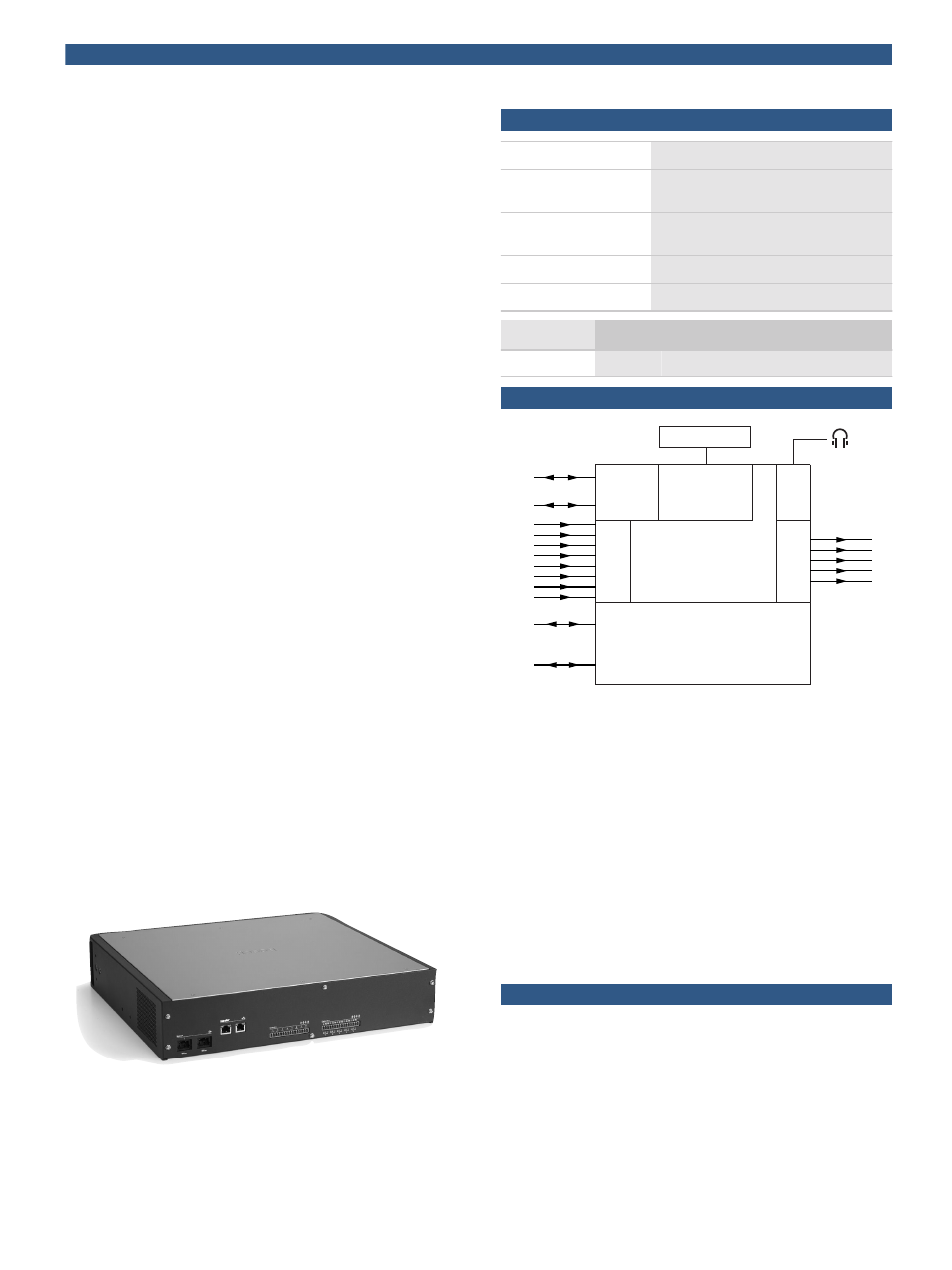

Вид сзади
Сертификаты и согласования
Безопасность
согласно IEC 60065 / EN 60065
Помехоустойчивость
согласно EN 55103‑2 / EN 50130‑4 /
EN 50121-4
Излучение
согласно EN 55103-1 / FCC-47,
часть 15B
Аварийная ситуация
согласно EN 60849
Морское оборудование
согласно IEC 60945
Регион
Сертификация
Европа
CE
Замечания по установке/конфигурации
D/A
1
O
9
8
I
5
7
6
4
3
2
1
Сеть Ethernet
2
Управляющие входы
3
Выходы на шину Praesideo (пластиковый оптоволоконный
кабель)
4
Управляющие выходы
5
Дисплей и управление
6
Интерфейс CobraNetTM
7
Преобразование частоты дискретизации
8
Сетевой процессор и процессор цифровой обработки
сигнала
9
Переключение резервирования в сети
Состав изделия
Количеств
о
Компонент
1
Интерфейс CobraNet LBB 4404/00
1
Комплект монтажных кронштейнов для установки в
19-дюймовую стойку
1
Комплект ножек
1
Комплект разъемов
