Неадресные аспирационные дымовые извещатели серии FCS-320-TM | 3
В зависимости от геометрических параметров участка
используются воздухозаборные трубопроводы формы I,
U, M или двойной U.
Замечания Для проектирования с определением
местонахождения источника возгорания
требуется трубопровод формы I.

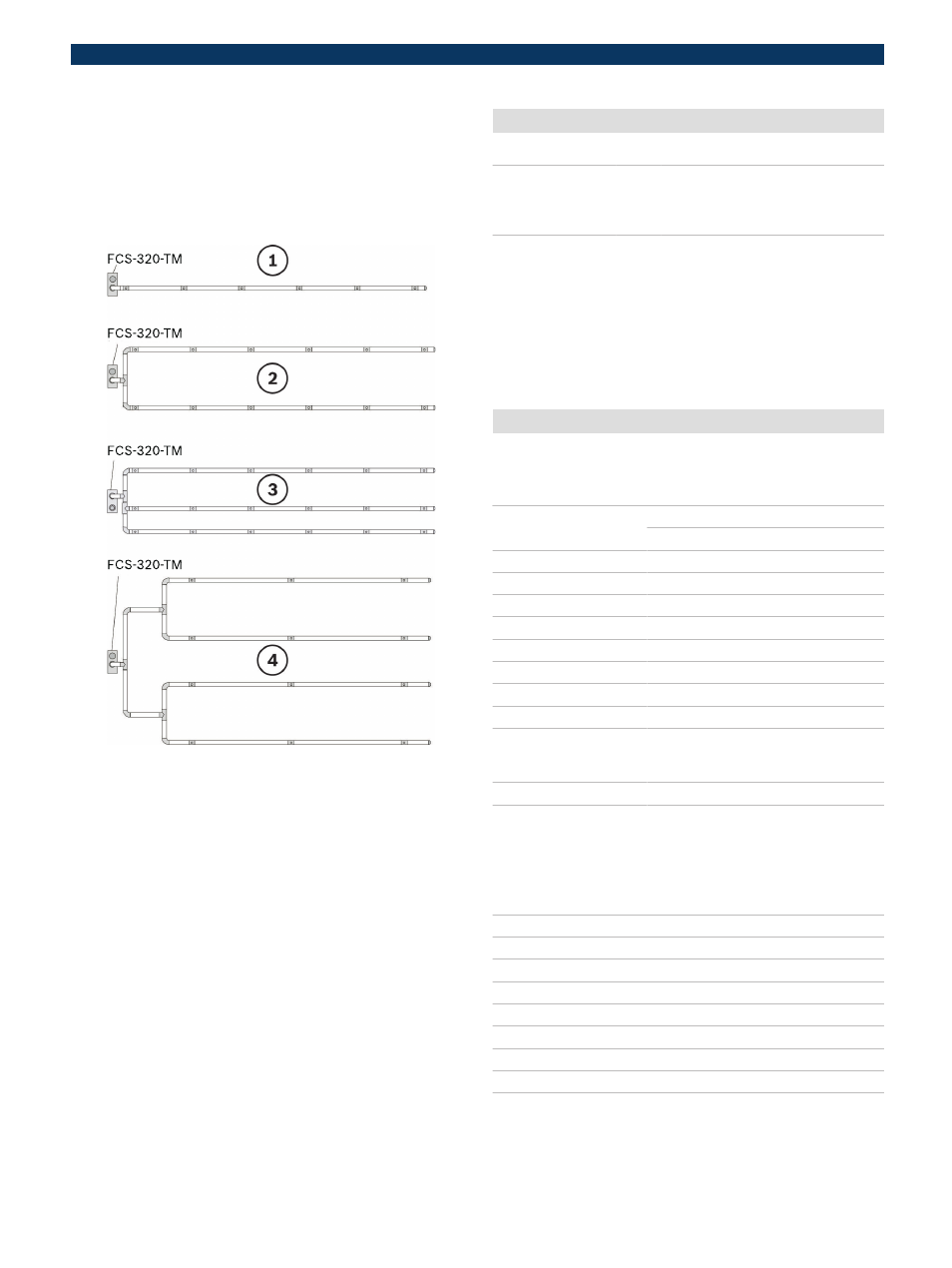

№ Обозначение
1 Трубопровод формы I
2 Трубопровод формы U
3 Трубопровод формы M
4 Трубопровод "двойная U"
Подробные сведения о следующих аспектах
проектирования FCS-320-TM содержатся в инструкции
по эксплуатации адресных аспирационных дымовых
извещателей версий LSN improved (артикул F.01U.
130.928):
•
Контроль воздушного потока
•
Определение чувствительности
•
Ограничения при проектировании
• Проектирование трубопровода и воздухозаборных
отверстий
•
Стандартное проектирование трубопровода
• Упрощенное проектирование трубопровода
•
Проектирование для зон с принудительным
воздушным потоком
• Настройка потока аспиратора
Состав изделия
Модель Кол-во Компоненты
FCS‑320‑TM 1 Базовый блок аспирационного дымово-
го извещателя со светодиодными инди-
каторами рабочего режима, неисправ-
ности и тревоги
FCS‑320‑TM-R 1 Базовый блок аспирационного дымово-
го извещателя со светодиодными инди-
каторами рабочего режима, неисправ-
ности и тревоги, а также локализацией
источника пожара
Замечания Основание корпуса FAS‑420‑TM‑HB для
базовых устройств приобретается отдельно.
Техническое описание
Электрические характеристики
Напряжение питания 15 В постоянного тока. . 30 В по-
стоянного тока
Ток потребление от доп.
источника питания
Напряжение аспиратора
9 В 10,5 В 12 В
- Пусковой ток 150 мА 150 мА 150 мА
- В покое 90 мА 110 мА 130 мА
- В тревоге 125 мА 135 мА 150 мА
Индикаторы устройства
FCS‑320‑TM FCS‑320‑TM‑R
Работа Зеленый светодиод Зеленый светодиод
Неисправность Желтый светодиод Желтый светодиод
Тревога Красный светодиод Красный светодиод
Индикатор места возгора-
ния
- 5 красных свето-
диодных индикато-
ров (зоны A-E)
Индикатор уровня дыма - -
Инфракрасный порт Инфракрасный при-
емопередатчик
Инфракрасный при-
емопередатчик
Механические характеристики
Конические соединители для труб Ø
25 мм
1 воздухозаборная труба
1 труба обратного потока
•
Воздухозаборная труба 1 труба
• Труба обратного потока 1 труба
Вводы кабелей:
•
Боковые стороны основания 8 x M20 и 2 x M25
•
Обратная сторона основания 4 x M 25
Размеры (Ш x В x Г) 140 x 222 x 70 мм
Вес Прибл. 0,8 кг
Материал корпуса Пластик, ABS
Цвет корпуса Папирусный белый (RAL 9018)
