Аудио AutoDome серии VG5
На следующей схеме приведена иллюстрация передачи аудиосигнала между
микрофоном/AutoDome и компьютером, на котором воспроизводится звук.
Аудиоподключения VG5 AutoDome серии 600
На данной схеме VG5 AutoDome серии 600 подключена к IP-кодеру видео/аудио Bosch
при помощи коаксиального кабеля. Компьютер, на котором воспроизводится
аудиосигнал, подключен к кодеру при помощи кабеля Ethernet.

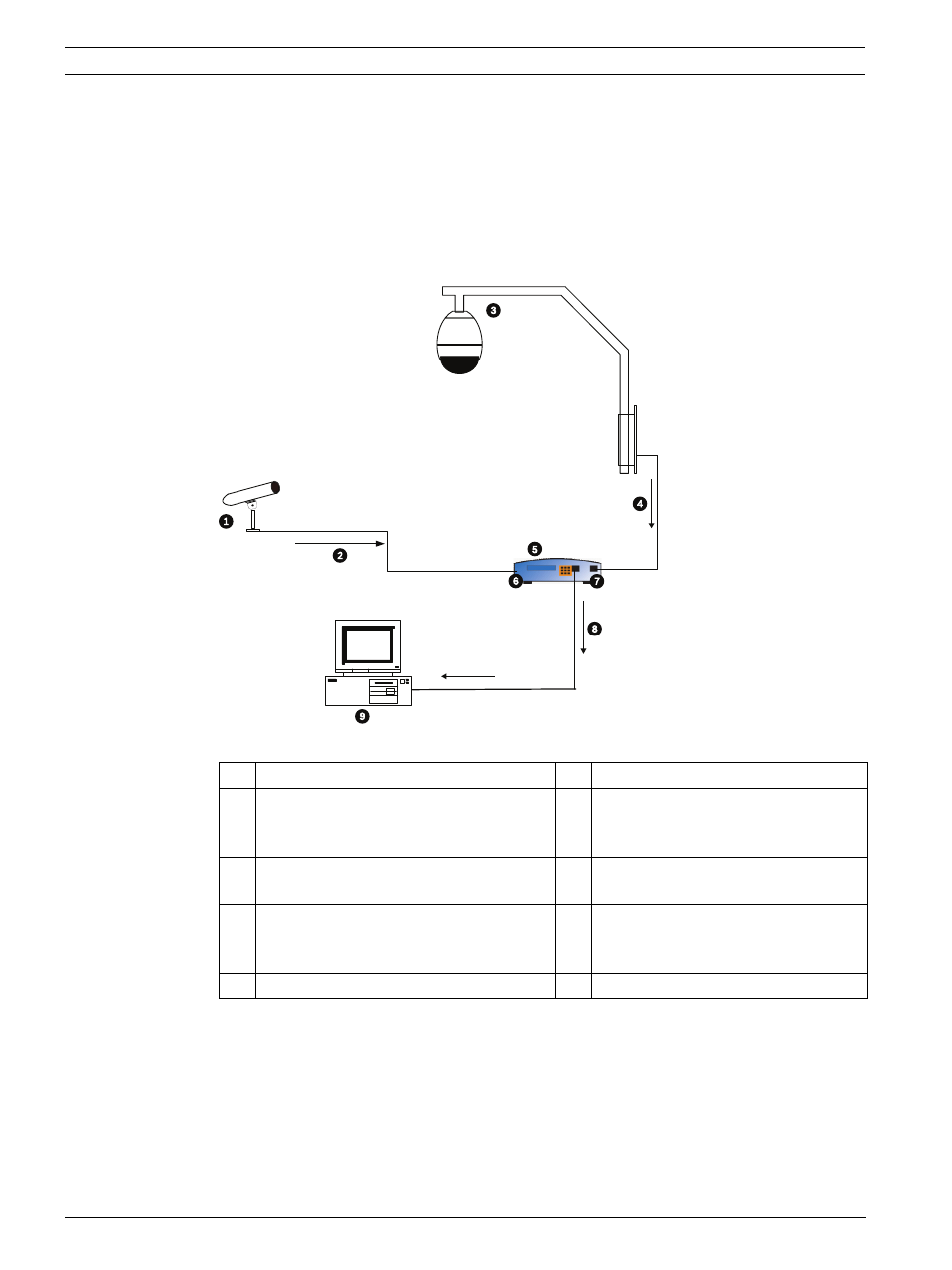

Рисунок 8.1
Типичные аудиоподключения аналоговой камеры AutoDome.
1
Микрофон
6
Аудиовход
2
Коаксиальное подключение; микрофон
- видео/аудиокодер Bosch
макс. расстояние 10 м
7
Вход видео
3
VG5 AutoDome серии 600
8
Подключение Ethernet;
Видео/аудиокодер Bosch - ПК
4
Коаксиальное подключение; VG5
AutoDome серии 600 – видео/
аудиокодер Bosch
9
Компьютер с программой Bosch
DiBos
5
Видео/аудиокодер Bosch
