Страница 2: Техническое описание
2 | CZM 0004 A Модуль 4-х неадресных шлейфов

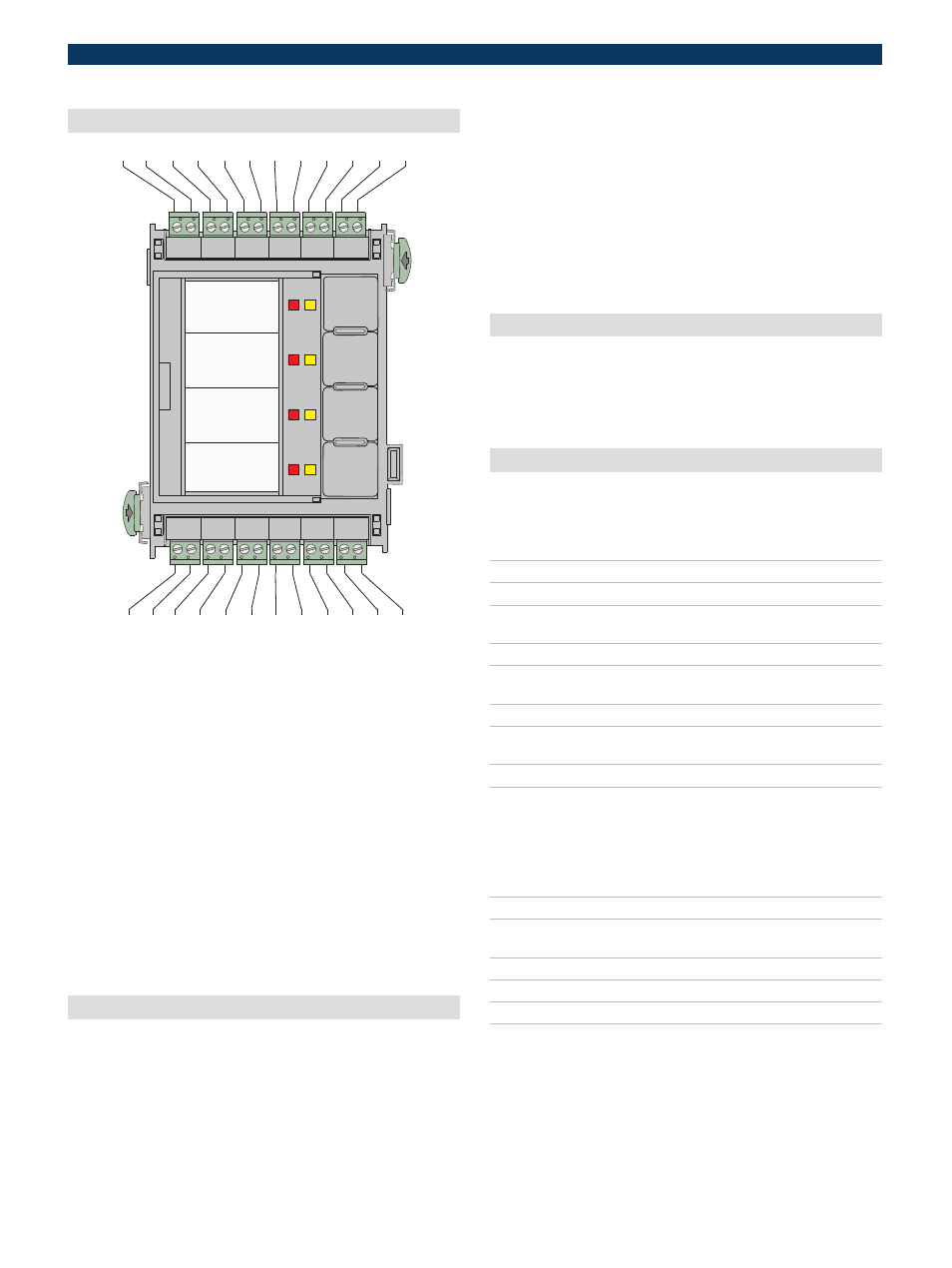

Обзор системы
1
2
3
4
5
6
7
8
9
10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
C
Z
M
0
0
0
4
A
A U X 1
+
-
O U T 1
+
-
I N 1
+
-
A U X 2
+
-
O U T 2
+
-
IN 2
+
-
A U X 3
+
-
O U T 3
+
-
I N 3
+
-
A U X 4
+
-
O U T 4
+
-
IN 4
+
-
Поз.
Назначение Соединитель
1 / 2
AUX1 + / -
Зона 1 дополнительное питание*
3 / 4
OUT1 - / +
Зона 1 выход - / +
5 / 6
IN1 - / +
Зона 1 вход - / +
7 / 8
AUX2 + / -
Зона 2 дополнительное питание*
9 / 10
OUT2 - / +
Зона 2 выход - / +
11 / 12 IN2 - / +
Зона 2 вход - / +
13 / 14 AUX3 + / -
Зона 3 дополнительное питание*
15 / 16 OUT3 - / +
Зона 3 выход - / +
17 / 18 IN3 - / +
Зона 3 вход - / +
19 / 20 AUX4 + / -
Зона 4 дополнительное питание*
21/ 22 OUT4 -/ +
Зона 4 выход - / +
23 / 24 IN4 - / +
Зона 4 вход - / +
* 24 В пост. тока, сбрасываемый
Замечания по установке/конфигурации
•
Все выходы доп. питания (AUX 1‑AUX 4) могут быть
включены и выключены одновременно.
•
Могут быть подключены 2-проводные и 4-проводные
неадресные компоненты
•
При проектировании следует учесть стандарты и
нормы, характерные для данной страны.
•
Для работы системы пожарной сигнализации в
соответствии с EN 54‑13, необходимо к каждой
неадресной линии подключить модуль оконечной
нагрузки EOL.
•
Следует учитывать максимальное сопротивление
линии:
-
25 Ом для неадресных линий с FMC-300-RW или
автоматических пожарных извещателей
-
12 Ом для неадресных линий с FMC-120-DKM или
ручных пожарных извещателей
Состав изделия
Количе-
ство.
Компоненты
1
CZM 0004 A 4-зонный типовой модуль
Техническое описание
Электрические характеристики
Входное напряжение
20 В пост.тока - 30 В пост.тока (мин -
макс)
5 В пост. тока ± 5%
Макс. ток потребления
•
В покое (все 4 зоны)
65 мА (при 24 В пост. тока)
•
В тревоге (все 4 зоны) 65 мА + 100 мА на зону (при 24 В пост.
тока)
Выходы OUT1–OUT4
•
Макс. напряжение на
выходе
20 В пост. тока ± 5%
•
Макс. ток на выходе
100 мА на зону ±10%
•
Макс. сопротивление
шлейфа
2 x 25 Ом на зону
Выходы доп. питания AUX1–AUX4
•
Макс. ток на выходе
(на всех 4 выходах)
230 мА
Механические характеристики
Элементы управления/инди-
кации
8 индикаторов (4 красных, 4 желтых)
4 кнопки
Материал корпуса
Пластик ABS Polylac PA-766 (UL94 V-0)
Цвет корпуса
Полуглянцевое покрытие, антрацит,
RAL 7016
Габаритные размеры
127 x 96 x 60 мм
Масса
•
Без упаковки
135 г
•
С упаковкой
270 г
