ке. Все три интерфейса имеются в устройстве по
умолчанию. При работе с RS485 к одной линии мож-
но подключить до восьми устройств AMC2.
Имеется четыре разъема на периферийной шине
для считывателей, включая разъем источника пита-
ния.
Функции
• Хранение загруженных данных, как описано ниже:
– Основные данные
– Авторизация
– Модели доступа
– Отображаемые тексты
– Конфигурации считывателей
• Интерпретация данных, сообщаемых считывателем
– Проверка авторизации
– Запрос к главному компьютеру
– PIN-код
• Управление/мониторинг
– Блокировка или открывание дверей
– Включение тревоги
– Состояние дверей
– Рабочее состояние считывателей
– Состояния внутренней тревоги
• Сообщения, направляемые к Access Engine
– Запросы к главному компьютеру
– Сообщаемые данные для хранения
– Сообщения об ошибках и неисправностях
– Тревожные сообщения
• Источники питания для
– Считыватели
– Устройства открывания дверей
– Подача тока на контакты
Сертификаты и согласования
Регион
Сертификация
Польша
CNBOP
0902 PL_CNBOP 0902
CNBOP
0903 PL_CNBOP 0903
Европа
EN5013
1
2101498_0551-QUA_EMC lEC
60950-1 Safety general
EN5013
1
2101498.0552-QUAIEMC EMC
Directive 2004/108/EC
EN5013
1
EN60950 210440750 lEC 60950-1
Safety General
CE
EC-Declaration of Conformity
Замечания по установке/конфигурации
Источник питания
Внешний источник питания (от 10 до 30 В пост. то-
ка) для AMC2 подключен к первому (положительно-
му) и третьему (отрицательному) контактам.
При использовании источника бесперебойного пита-
ния (ИБП) соответствующий релейный выход ИБП
подключается к контактам
• 4 и 7 для переменного тока
• 5 и 7 для аккумулятора
• 6 и 7 для постоянного тока
В остальных случаях эти контакты должны быть зам-
кнуты.
Подключения к главному компьютеру
Интерфейсы главного компьютера RS232
Приложение Access Engine управляет до 32 последо-
вательными портами, что теоретически позволяет
подключить 32 устройства AMC2.
Замечания
Поскольку ПК по умолчанию оснащены макси-
мум двумя COM-портами, необходимо приме-
нять следующие варианты подключений в кон-
фигурациях с более чем двумя AMC2:

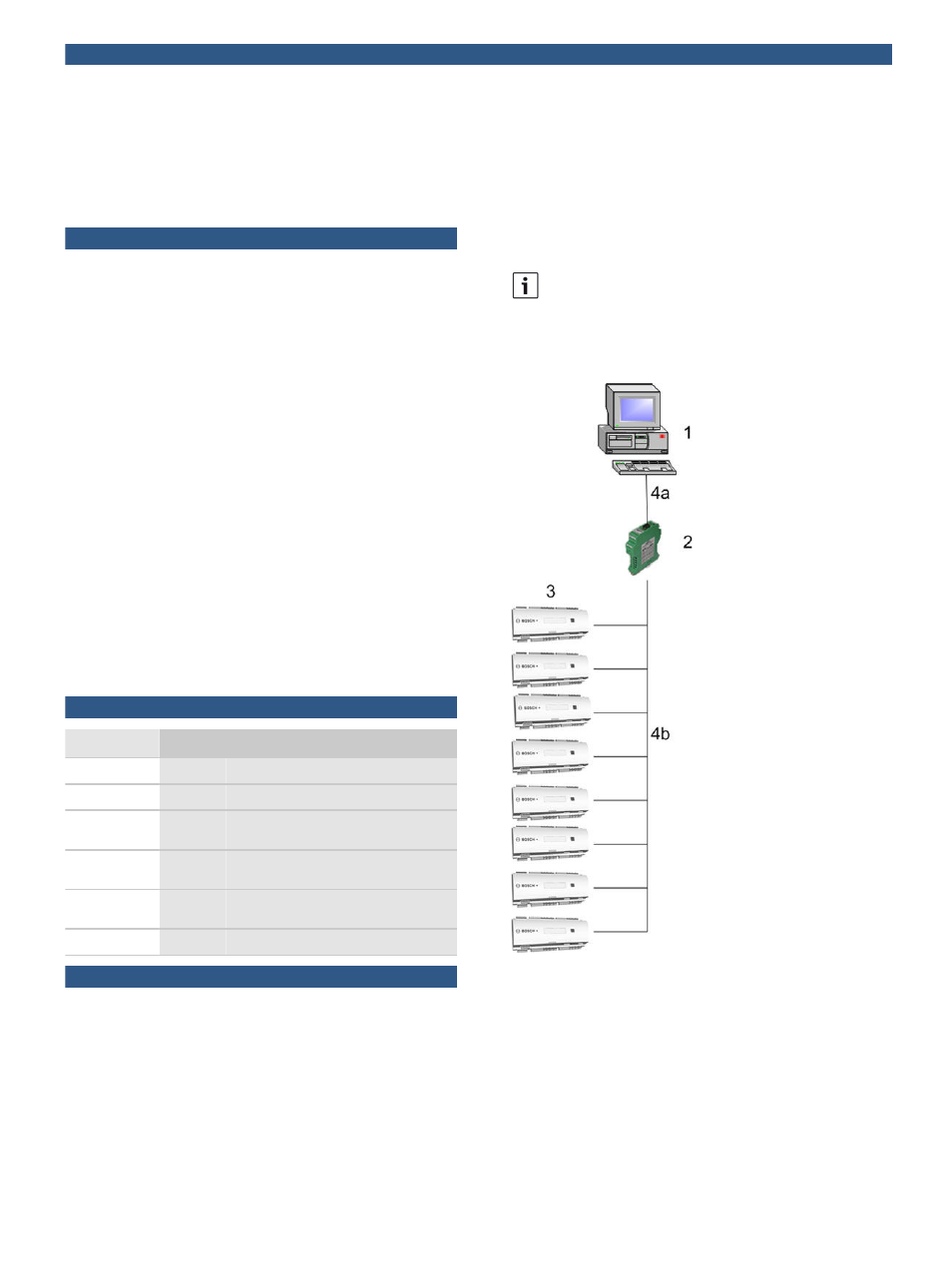

1 = Главный компьютер
2 = Преобразователь RS232/485 AMC-MUX
3 = AMC2
4a = Подключение RS232
4b = Подключение RS485: можно подключить до
восьми устройств AMC2 к одному интерфейсу RS485
для каждого AMC-MUX.
При подключении более двух устройств AMC2 сле-
дует использовать интерфейсный преобразователь
AMC-MUX.
2 | AMC2 - Модульный контроллер доступа
