-17-
-17-
Порядок установки и извлечения реси-
вера

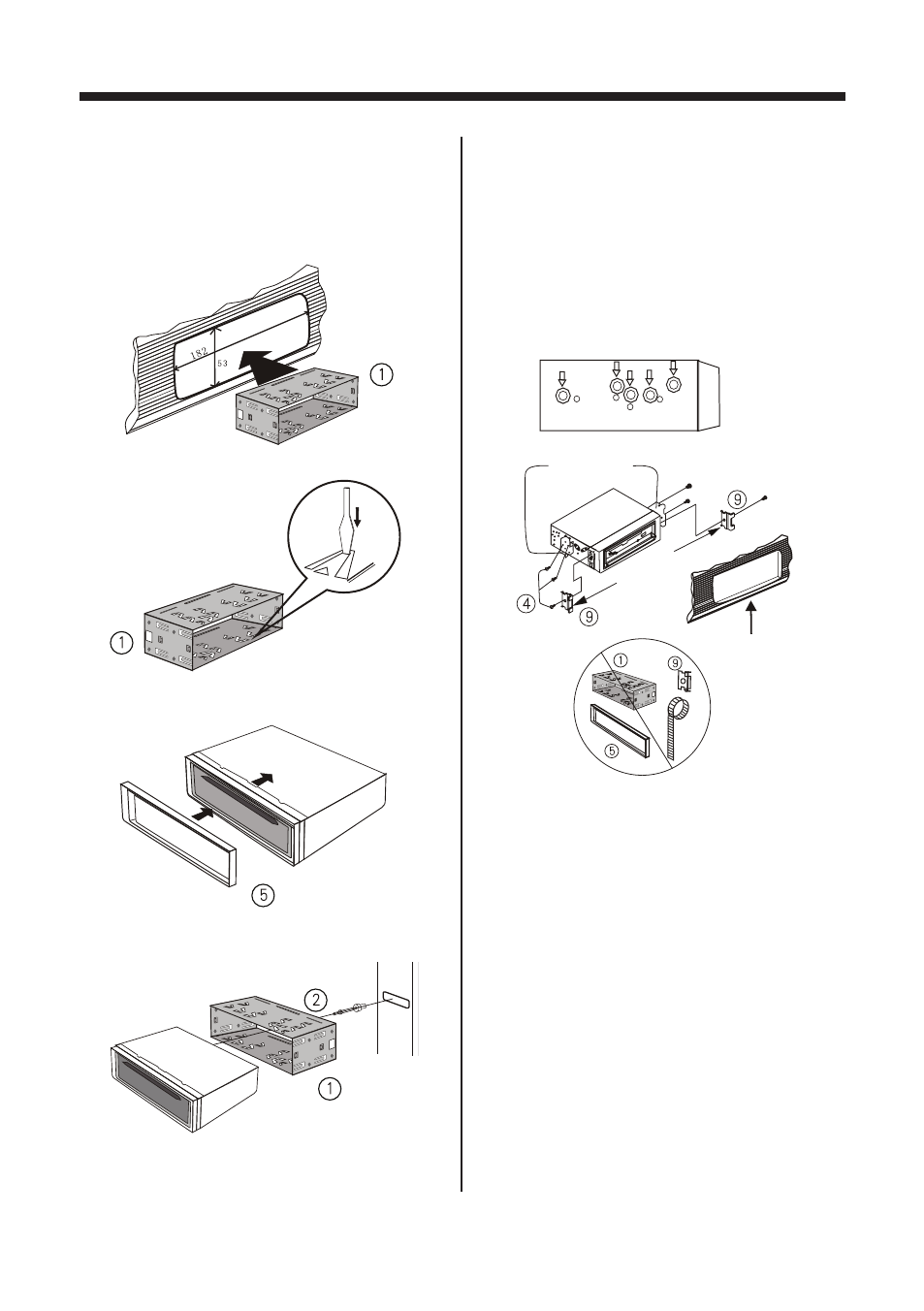

Установка ресивера
Метод 1. Стандартный монтаж
на передней панели.
Приборная
панель
Защелки
Кронштейны
1. установите монтажную раму в гнездо.
Приборная
панель
Защелки
Кронштейны
2. При необходимости отогните «язычки»
для лучшего крепежа.
Приборная
панель
Защелки
Кронштейны
3. Защелкните обрамление передней па-
нели в его креплениях.
Приборная
панель
Защелки
Кронштейны
4. Подсоедините к аппарату необходимые
разъемы. вставьте аппарат в монтаж-
ную раму до щелчка фиксаторов. для
крепления аппарата в задней части ис-
пользуйте планку (входит в комплект)
и винт. соответствующее отверстие с
резьбой имеется на задней стенке ап-
парата.
Метод 2. Установка при по-
мощи кронштейнов.
Приборная
панель
Защелки
Кронштейны
1. отсоедините винты защелок по обе
стороны ресивера и снимите защелки
2. выберите позицию, при которой вин-
товые отверстия кронштейнов, за-
крепленных в автомобиле, и винтовые
отверстия ресивера выровняются, и
зафиксируйте положение при помощи
2-х винтов с каждой стороны.
Примечание:
обрамление «5», защелки «9» и установоч-
ная рама «1» не используются при этом ме-
тоде установки.
