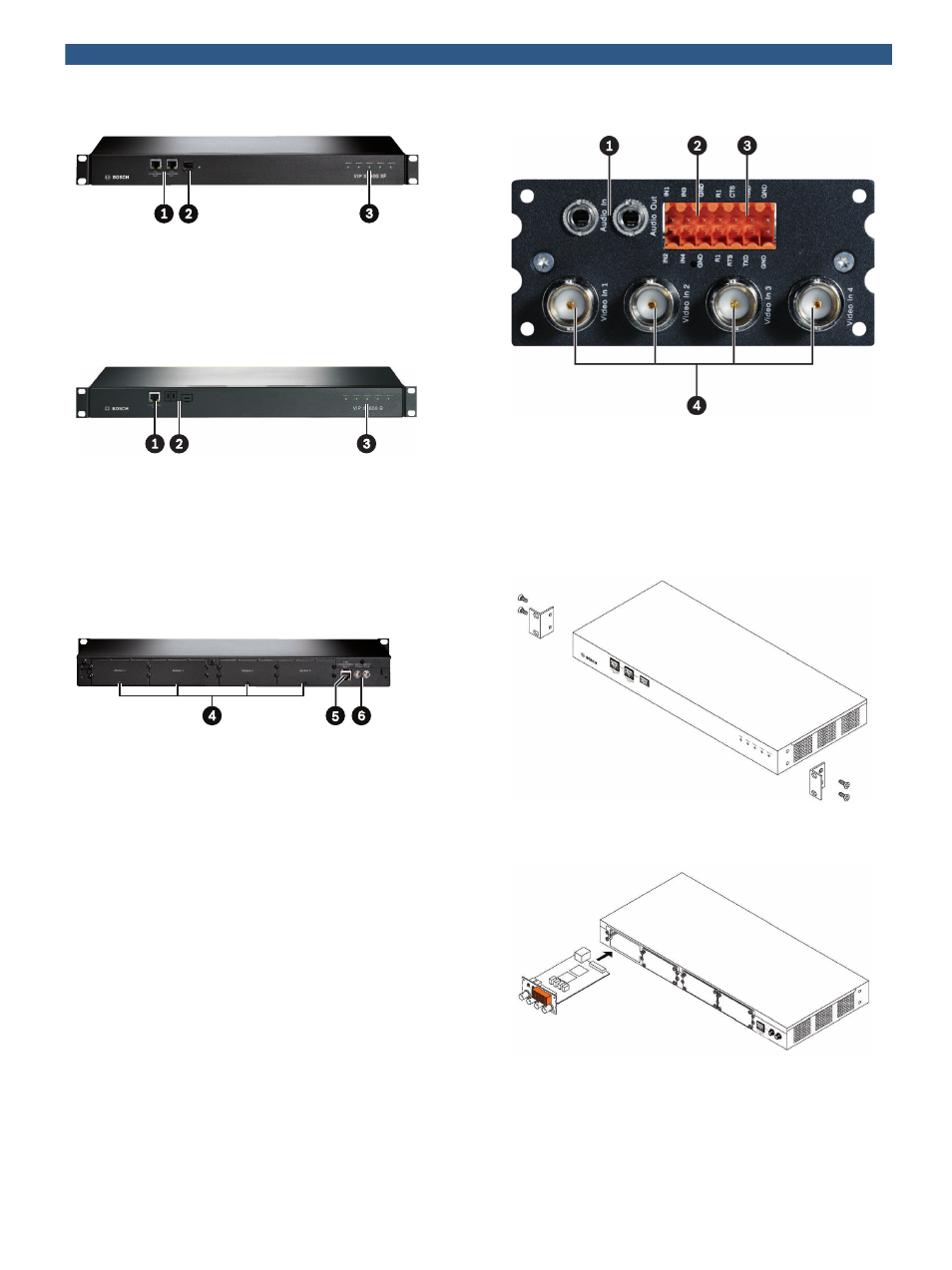

Базовая система: вид спереди
VIP-X1600-XFB
1
2 избыточных порта 10/100/1000 Base-T Gigabit Ethernet
2
1 разъем SFP для дополнительного интерфейса Gigabit
Ethernet, например, при оптоволоконном подключении
3
5 индикаторов состояния
VIP-X1600-B
1
1 x 10/100/1000 Base‑T Gigabit Ethernet (резервирование
достигается сочетанием с интерфейсом Ethernet на задней
панели)
2
Эти интерфейсы отсутствуют в модели VIP‑X1600‑B
3
5 индикаторов состояния
Базовая система: вид сзади
4
4 разъема для модулей
5
1 x 10/100/1000 Base‑T Gigabit Ethernet (резервирование
достигается сочетанием с интерфейсом Ethernet на передней
панели)
6
2 разъема для источников питания (возможно резервное
использование)
Модуль кодера H.264: крупный план
1
Линейные аудиовходы/аудиовыходы
2
4 тревожных входа и 1 релейный выход
3
COM-порт (RS‑232/485)
4
4 видеовхода
Установка в стойку
Принадлежности для монтажа VIP X1600 XF в стойке
Сборка модуля
Сборка модуля VIP X1600 XF
