Техническое описание
Камера
Матрица
¼-дюймовая Super HAD CCD II Double Scan
Размер объектива
f=3,49 ±0,17 мм (широкоугольный), f=104,02
±5,20 мм (теле)
(оптическое увеличение 30х ±10%)
Эффективные пикселы
PAL: 976 (по горизонтали) x 582 (по вертикали)
NTSC: 976 (по горизонтали) x 494 (по вертикали)
Горизонтальное разре-
шение
600 ТВЛ (NTSC, PAL)
Оптическое увеличе-
ние
26-кратное эффективное оптическое увеличение
Цифровое увеличение
10-кратное
Зона обзора (прибли-
зительно)
От 2,46° (телеобъектив) до 69,5° (широкоуголь-
ный)
Фокусировка
Автоматическая с ручной коррекцией
Отношение сигнал-шум
> 50 дБ
Баланс белого
Автоматический, внутри помещений, вне помеще-
ний, одним нажатием
Минимальное освеще-
ние
0,2 люкс при F1,65
0,001 люкс в режиме накопления заряда (DSS)
0,1 люкс в ICR
Управление диафраг-
мой
Авто
Широкий динамиче-
ский диапазон (WDR)
Вкл. / Выкл.
Динамическое шумо-
подавление (DNR)
3DNR
Маскировка
До 15 зон
Механические характеристики
Вес
1,5 кг
Диапазон панорамиро-
вания
360° непрерывно
Угол наклона
От 0° до 180° (90° при включенной трехмерной
маскировке секторов)
Транспонирование
Поворот 180° в нижней части наклона
Автоматическое скани-
рование
8 режимов автоматического сканирования (вклю-
чая режим векторного сканирования)
Скорость препозиции
360°/с
Предустановленные
положения
99 (Bosch OSRD);
210 (Pelco P/D) позиций со статусом камеры
Маршруты
8 маршрутов (предустановка, шаблон, сканиро-
вание)
Шаблоны
8 шаблонов
Экранные меню (OSD)
Идентификатор, название, режим и угол (многоя-
зычные)
Поддерживаемые язы-
ки для экранных меню
Английский, китайский, нидерландский, француз-
ский, немецкий, итальянский, русский, испанский
Электрические характеристики
Источник питания
24 В перем. тока ± 10%, 50/60 Гц
Встроенный сетевой фильтр
Потребляемая мощ-
ность
Адаптер 24 В перем. тока, 1 А (2,5 А с обогревате-
лем)
Потребляемая мощ-
ность
24 В перем. тока, 850 мА / 20 Вт (без обогревате-
ля)
24 В перем. тока, 2 А / 45 Вт (с обогревателем)
Вход сигнализации
4 нормальных сухих контакта (выбор: НЗ/НО)
Выходной сигнал тре-
воги
1 нормальное реле 5 В пост. тока / 40 мА макси-
мум (выбор: НЗ/НО)
Управление
RS-485; скорость передачи: 2,4–38,4 Кбит/с (по
умолчанию: 9,6 Кбит/с)
Время доступа
Макс. предустановленное время отклика 0,75 се-
кунд
Адрес камеры (иденти-
фикатор)
Физический - 99
Условия эксплуатации
Класс защиты корпуса
IP66
Класс защиты от меха-
нического воздействия
(код IK или класс уда-
ропрочности)
IK10
Рабочая температура
От -40 °C до +50 °C
Обогреватель включается автоматически при тем-
пературе от -40 °C до +10 °C
Термостат обогревате-
ля
Вкл./выкл. при температуре от 0 °C до +10 °C
Влажность при уста-
новке
Отн. влажность 80%
Температура хранения
От -20 °C до +60 °C
Обмен данными
Управление камерой
RS-485; Bosch Biphase с преобразователем (при-
обретается отдельно)
Протоколы связи
Bosch (OSRD), Pelco P/D;
(преобразователь Bosch Biphase в OSRD, приоб-
ретается отдельно)
Конструкция
Материал корпуса
Литой алюминий
Цвет
Белый или темно-серый
Габариты (диаметр x
высота)
Ø154 x 138 мм (В)
Купол
Ø112 мм, поликарбонат (прозрачный или тониро-
ванный)
Сертификаты и согласования
Регион
Сертификация
США
UL
FCC
Австралия
CTICK
Европа
CE
Замечания по установке/конфигурации
Ш112
(4.41)
Ш151.3
(5.96)
Ш154
(6.06)
2
6
(1.02)
79
(3.11)
13
8
(5.43)
mm
(in.)

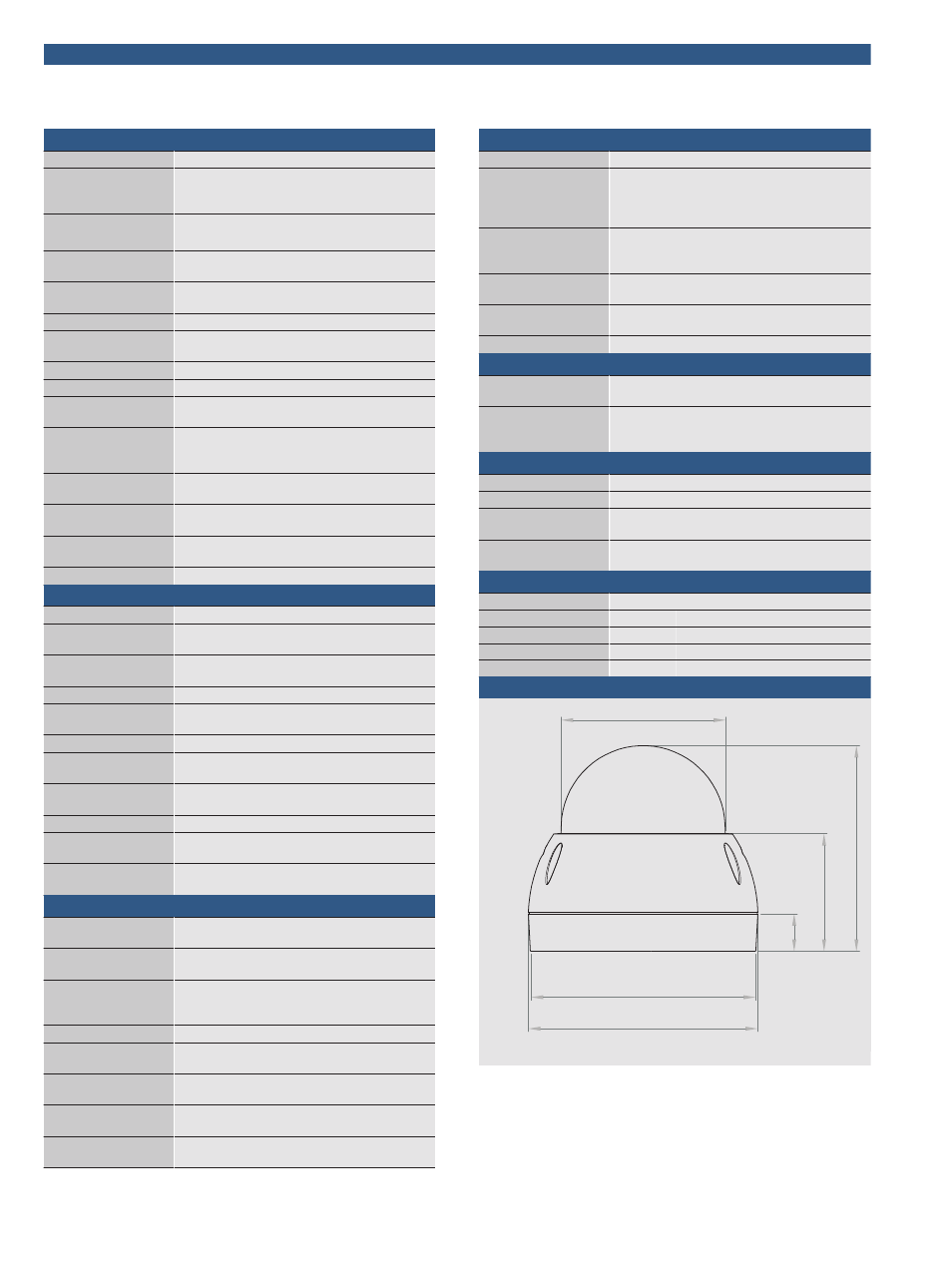

Размеры (боковая часть камеры)
