Медленное изменение рабочих состояний (например
износ компонентов, загрязнение оптики и т.д.) не
вызывает ложных тревог, а компенсируется
автоматической регулировкой усиления. Через каждые
15 минут состояние системы сравнивается со
стандартным контрольным значением и, в случае
обнаружения отклонений, автоматически
корректируется на уровень 0,17 дБ/ч. Если достигнут
предел компенсации, отображается сигнал
неисправности.
Если инфракрасный луч прерывается на 2 секунды, а
перекрытие светового потока превышает 87% и
продолжается не менее 10 секунд (значение может
задаваться оператором), включается реле
неисправности. Неисправности могут быть вызваны
наличием препятствий на пути инфракрасного луча,
закрыванием отражателя и т. д. Когда причина
неисправности устранена, реле неисправности
отключается, и через 5 секунд происходит
автоматический сброс извещателя в дежурный режим.
Пожарная панель должна быть сброшена отдельно.
Система оснащена тревожным выходом ,
представляющим собой реле с беспотенциальным
переключающимся контактом.
Сертификаты и согласования
Соответствует нормам
•
EN54-12:2002
Регион
Сертификация
Германия
VdS
G 208017 FRAY5000-EN
Switzerland
VKF
AEAI 19202 Fireray 5000
Европа
CE
FRAY5000-EN
CPD
0832-CPD-0565 FRAY5000-EN
Бельгия
BOSEC
TCC2-K803/b FRAY5000-HEAD-EN
Великобритан
ия
BRE
831a/04 FRAY5000-EN
США
FM
3037125 Fireray 5000
Швеция
INTYG
08-722 FRAY5000-EN
Замечания по установке/конфигурации
•
Для подключения к адресному шлейфу LSN
требуется один интерфейсный модуль
FLM‑420/4‑CON.
•
Для непосредственного подключения к FPA-5000
требуется один модуль CZM 0004 A.
•
Линия видимости между извещателем и отражателем
должна всегда оставаться свободной, между ними не
должно быть движущихся объектов (например
мостового крана).
•
Накопление тепла под крышей может препятствовать
проникновению дыма к потолку. Поэтому
извещатель должен быть установлен ниже
ожидаемого уровня накопления тепла. Это означает,
что исходные данные для X1 (расстояние от
извещателя до потолка), указанные в таблице,
должны быть увеличены.
•
Поверхность для установки извещателя должна быть
прочной и не подвергаться вибрациям.
Металлические опоры не подходят для установки, так
как могут подвергаться влиянию тепла или холода.
•
Обычно извещатель и отражатель устанавливаются
на одной высоте и выравниваются относительно
друг друга. Широкий угол инфракрасного луча
обеспечивает удобную настройку и надежную
стабильную работу.
•
Извещатель следует устанавливать в таком месте, где
оптическая система извещателя не будет
подвергаться воздействию прямых солнечных лучей
или искусственного освещения. Нормальные
условия освещения не оказывают влияния на ИК-луч
и обнаружительную способность.

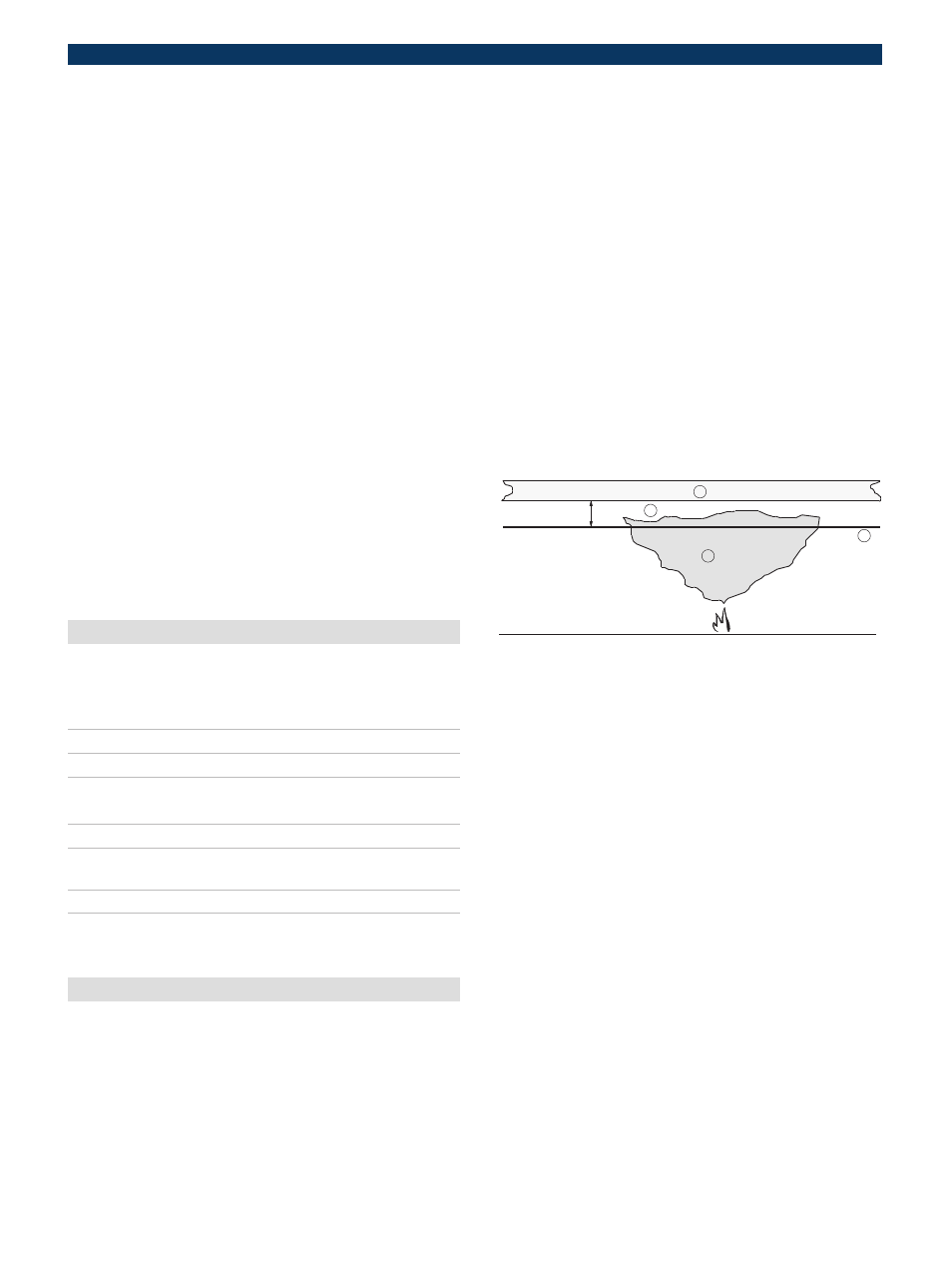

30-60 cm
C
B
A
D
№
Описание
A
Потолок
B
Грибовидное облако
C
Накопление тепла
D
Инфракрасный луч
•
Поскольку дым от источника огня не просто
поднимается вертикально, а скорее
распространяется как грибовидное облако (в
зависимости от потоков воздуха), контролируемая
область намного больше диаметра ИК-луча.
•
Боковая дальность обнаружения с каждой стороны
луча составляет 7,5 м.
•
При проектировании необходимо учитывать
национальные стандарты и нормы.
Размещение извещателя
Извещатели должны быть размещены в соответствии со
следующими расстояниями:
X1 Расстояние от потолка
от 0,3 м до 0,6 м
X2 Расстояние по горизонтали от детек-
тора до стены
мин. 0,5 м
X3 Горизонтальное расстояние между
двумя извещателями под двускатной
крышей
Пример: двускатная крыша, уклон ската крыши 10°
