2 | IOP 0008 A Модуль входов/выходов

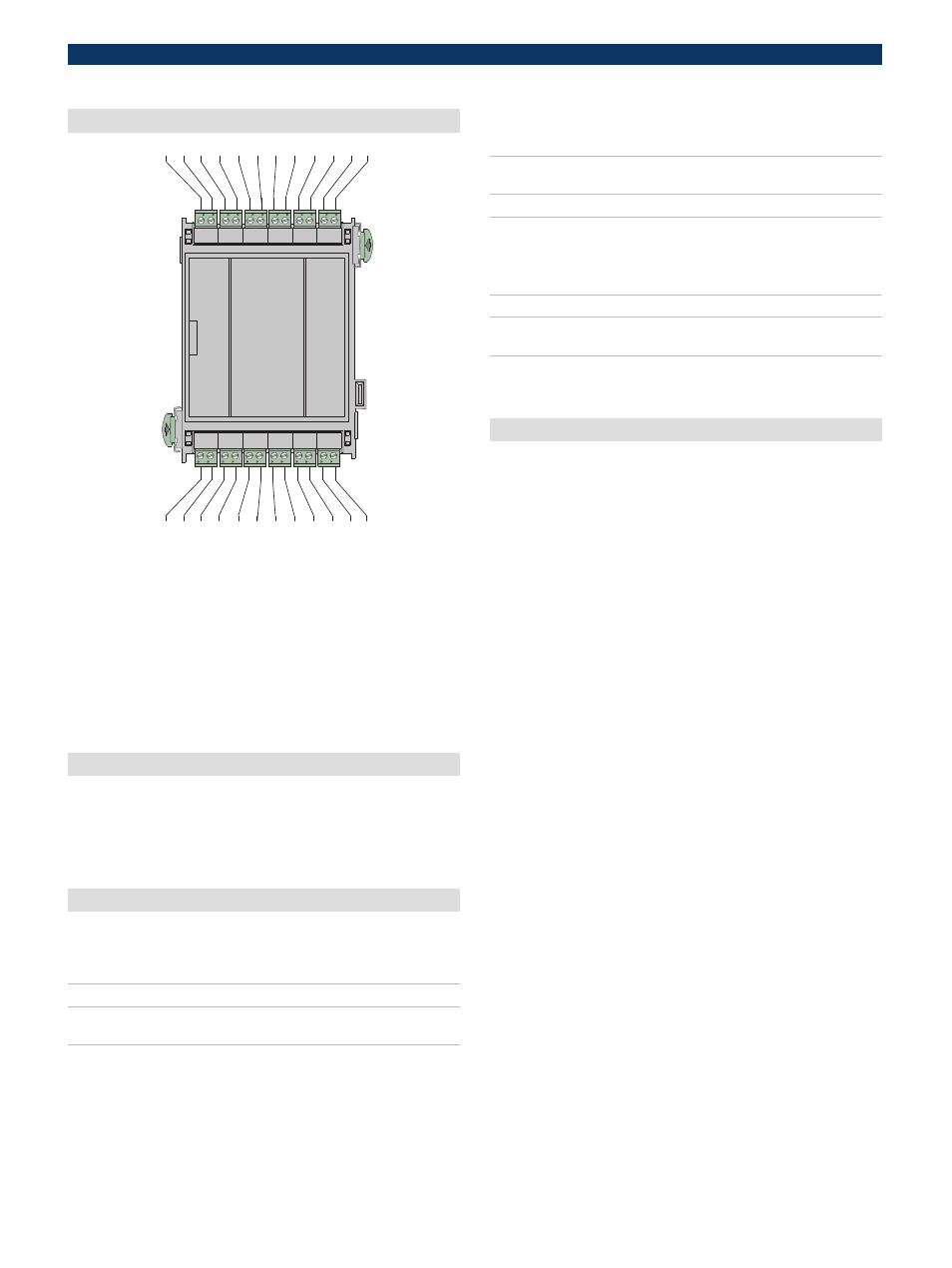

Обзор системы
1 2
3
4
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
O
U
T
3
O
U
T
2
O
U
T
4
O
U
T
6
O
U
T
5
O
U
T
7
G
N
D
O
U
T
8
G
N
D
G
N
D
G
N
D
IN
1
IN
3
IN
2
IN
4
IN
6
IN
5
IN
7
G
N
D
IN
8
G
N
D
G
N
D
G
N
D
O
U
T
1
IO
P
0
0
0
8
A
Поз.
Назначе-
ние
Соединитель
1-8
OUT1-
OUT8
8 выходов с макс. напряжением 35 В пост. тока,
номинальный ток 700 мА
9-12 GND
Земля
13-20 IN1-IN8
8 входов с макс. напряжением 5 В пост. тока при
0,1 мА на вход
21-24 GND
Земля
Состав изделия
Количе-
ство.
Компоненты
1
IOP 0008 A Модуль входа/выхода
Техническое описание
Электрические характеристики
Входное напряжение
от 20 В до 30 В постоянного тока
5 В пост. тока ± 5%
Макс. потребление тока
10 мА (при 24 В пост. тока)
Ток на выходе
Макс 1,5 A, номинальный 700 мА (защи-
та от короткого замыкания)
Макс. длина кабеля
3 м на вход/выход
Механические характеристики
Материал корпуса
Пластик ABS, Polylac PA-766 (UL94 V‑0)
Цвет корпуса
Глянцевое покрытие, антрацит, RAL
7016
Габаритные размеры
Прибл. 127 x 96 x 60 мм
Вес
Прибл. 150 г
Условия окружающей среды
Рабочая температура
от -5 °C до 50 °C
Температура хранения
от -20 °C до 60 °C
Допустимая относительная
влажность
95%, без конденсации
Класс защиты по IEC 60529 IP 30
Информация для заказа
IOP 0008 A Модуль входов/выходов
для индивидуальной индикации или гибкого
подключения различных электрических ус-
тройств, с 8 независимыми цифровыми
входами и 8 выходами типа "открытый кол-
лектор"
IOP 0008 A
