2 | LSN 0300 A Модуль LSN improved, 300 мА

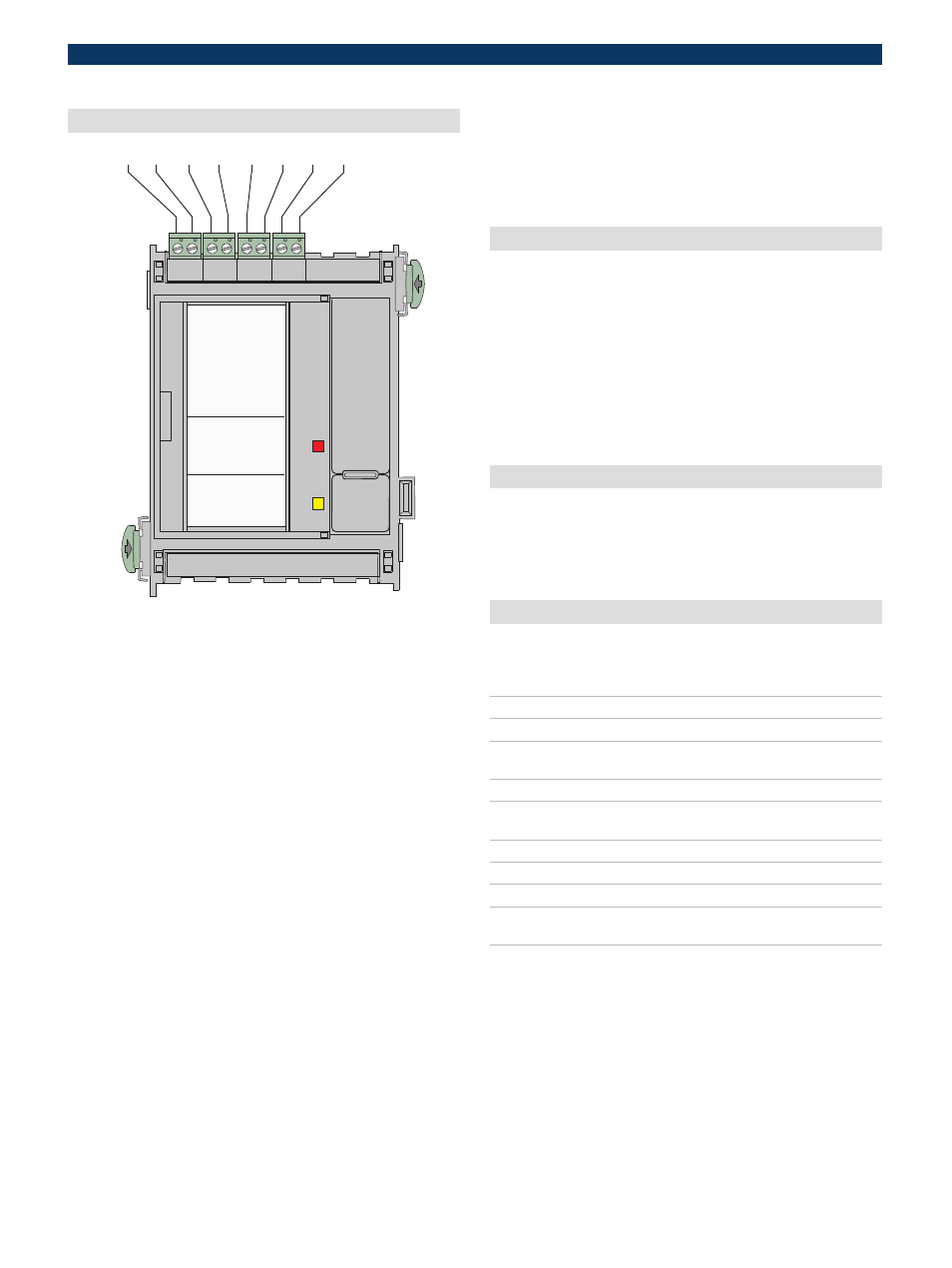

Обзор системы
1 2 3 4 5 6 7 8
LSN 0300 A
AUX1
+ -
LSN1
a- b+
AUX2
+ -
LSN2
a- b+
Эле
ме
нт Назначение Соединение
Кол
ьце
вой
шл
ей
ф
LSN
Радиаль-
ный шлейф
LSN
1 /
2
AUX1 + / - Вспомогательный ис-
точник питания
Радиальный шлейф 1 до-
полнительного источника
питания
3 LSN a1- LSN a1- исходящая Радиальный шлейф 1 LSN
a1-
4 LSN b1+ LSN b1+ исходящая Радиальный шлейф 1 LSN
b1+
5 /
6
AUX2 + / - Вспомогательный ис-
точник питания***
Радиальный шлейф 2 до-
полнительного источника
питания
7 LSN a2- LSN a2- входящая Радиальный шлейф 2 LSN
a1-
8 LSN b2+ LSN b2+ входящая Радиальный шлейф 2 LSN
b1+
*** Дополнительный источник питания должен быть
замкнут на AUX2 с изоляторами (системы ERT).
[Подходящие изоляторы включают изоляторы YBO-R/
SCI]
Замечания по установке/конфигурации
Замечания Потребление тока подключенных устройств
и длина проводов могут быть рассчитаны
при помощи Fire System Designer (FSD).
• При проектировании следует учесть стандарты и
нормы, характерные для данной страны.
•
Для работы системы пожарной сигнализации в
соответствии с EN 54‑13, необходимо к каждому
радиальному и T-образному шлейфу подключить
оконечный модуль (EOL).
Состав изделия
Количе-
ство. Компоненты
1 LSN 0300 A Модуль "LSN improved" 300 мА
Техническое описание
Электрические характеристики
Входное напряжение от 20 В до 30 В постоянного тока /
5 В пост. тока ± 5%
Напряжение на выходе
• LSN 30 ± 1,0 В пост. тока
•
Дополнительное пита-
ние Aux
28 ± 1,0 В пост. тока
Макс. ток потребления 1750 мА при 24 В пост. тока
Номинальный ток потребле-
ния
•
Модуль 39 мА при 24 В пост. тока
•
LSN 1,7 x ток потребления элементов LSN
• AUX 1,2 x дополнительное питание
Ток шлейфа LSN Макс. 300 мА, в зависимости от конфи-
гурации и типа кабеля
Дополнительное питание
AUX (28 В пост. тока)
Макс. 500 мА в кольцевом шлейфе LSN
(система ERT) или 2 x макс. 500 мА в
2 радиальных шлейфах
