FAS-420-TM Аспирационные дымовые извещатели версии LSN improved | 3
Замечания по установке/конфигурации
•
Вы можете использовать данное устройство только с
контроллером панели MPC‑xxxx‑B или FPA‑1200.
Контроллер панели MPC‑xxxx‑A использовать нельзя.
•
Для подключения к пожарным панелям FPA-5000 и
FPA‑1200 с расширенными функциями адресной
технологии LSN.
•
Настройка осуществляется при помощи
программного обеспечения FSP‑5000‑RPS.
Проектирование трубопровода
При проектировании следует учитывать различия между
контролем помещения и контролем оборудования.
Система воздухозаборных труб должна быть устроена
так, чтобы любое возгорание было обнаружено на
начальной стадии. Количество воздухозаборных
отверстий и структура трубопровода зависит от размера
и геометрии контролируемой области.
Симметричная структура
Желательно, чтобы система трубопровода с
воздухозаборными отверстиями имела симметричную
структуру, т.е.:
-
Одинаковое количество воздухозаборных
отверстий на ветвь трубопровода
- Одинаковую длину ветвей трубопровода
(максимальное отклонение ± 20%)
-
Одинаковое расстояние между соседними
воздухозаборными отверстиями в трубопроводе
(максимальное отклонение ± 20%)
Асимметричная структура
Если конструкционные особенности не позволяют
выдержать такую симметрию, необходимо выполнить
следующие условия.
-
Число воздухозаборных отверстий и длина
наименьшего и наибольшего ответвления труб в
трубопроводе не должны превышать
количественный коэффициент 1:2.
- Расстояние между соседними воздухозаборными
отверстиями в трубопроводе должно быть
одинаковым (максимальное отклонение ± 20%).
- Диаметры воздухозаборных отверстий
определяются отдельно для каждой ветви
трубопровода. Диаметры зависят от общего
количества воздухозаборных отверстий на
данном ответвлении трубопровода.
Длина ответвлений
Для более быстрого обнаружения лучше использовать
несколько коротких ответвлений, чем несколько
длинных (предпочтительны трубопроводы формы U и
двойной U).
Конфигурация трубопровода
В зависимости от геометрических параметров
контролируемой области используются трубопроводы
форм I, U, M или двойной U.
Замечания Проектирование с использованием функции
локализации источника возгорания
подразумевает форму I.

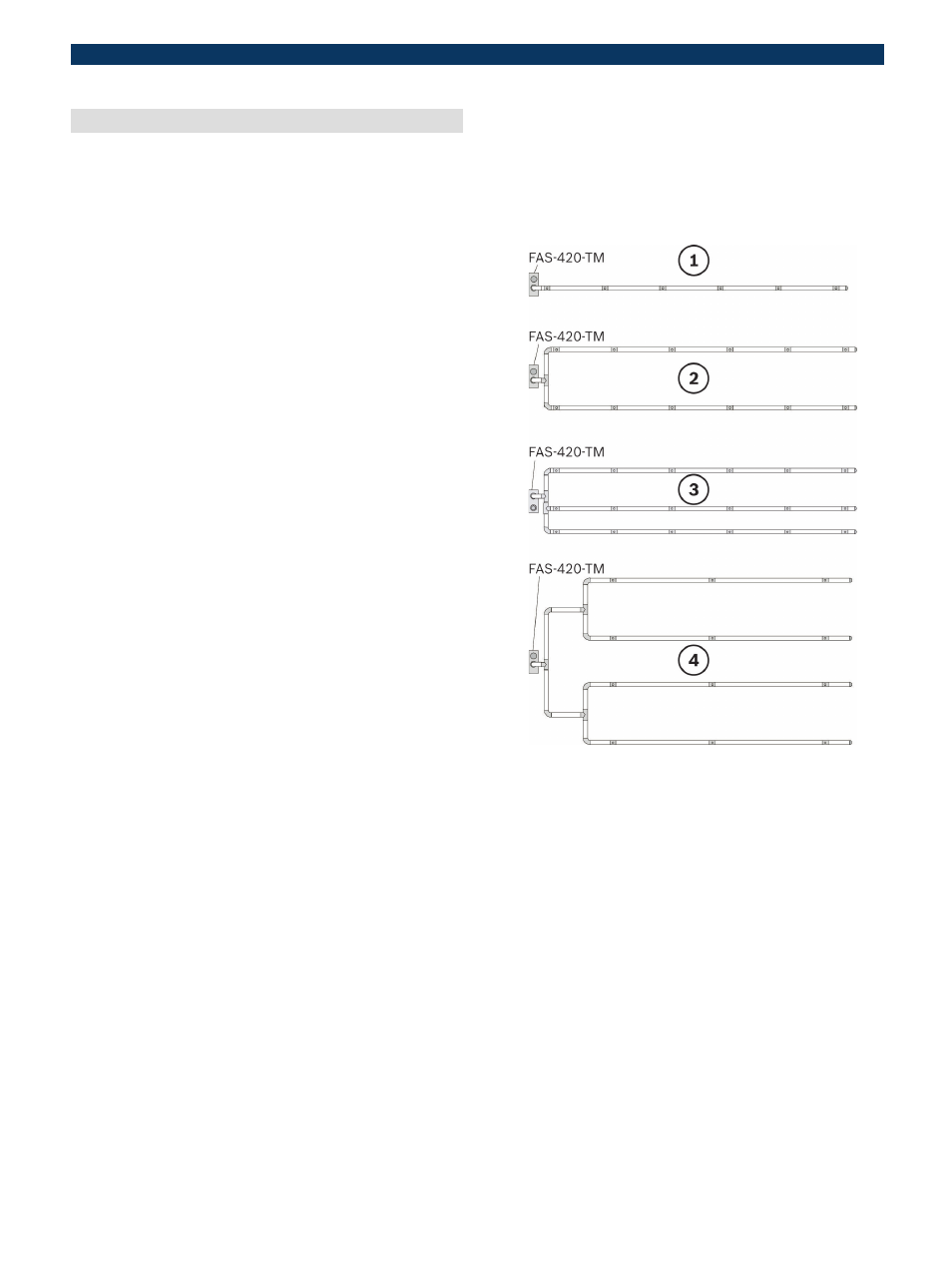

№ Обозначения
1 Трубопровод формы I
2 Трубопровод формы U
3 Трубопровод формы M
4 Трубопровод «двойная U»
Более подробные сведения о следующих аспектах
проектирования FAS‑420‑TM содержатся в инструкции
по эксплуатации аспирационного дымового извещателя
FAS‑420‑TM версии LSN improved (код изделия F.01U.
088.878):
•
Проектирование контроля воздушного потока
•
Определение чувствительности
•
Ограничения при проектировании
• Проектирование размещения воздухозаборных
отверстий
•
Проектирование стандартного трубопровода
• Проектирование упрощенного трубопровода
•
Проектирование для принудительного воздушного
потока
• Настройка потока вентилятора
