Bosch CPH 0006 A Modular Panel Housing for 6 Modules, Frame Installation - Инструкция

Системы пожарной сигнализации | CPH 0006 A Корпус модульной панели для 6 модулей, установка в раму
В CPH 0006 A можно разместить блок управления и
индикации с контроллером панели MPC, до шести
модулей, две батареи 12 В/45 Ач и источник питания.
Кронштейн источника питания предустановлен.
Модульная конфигурация облегчает расширение.

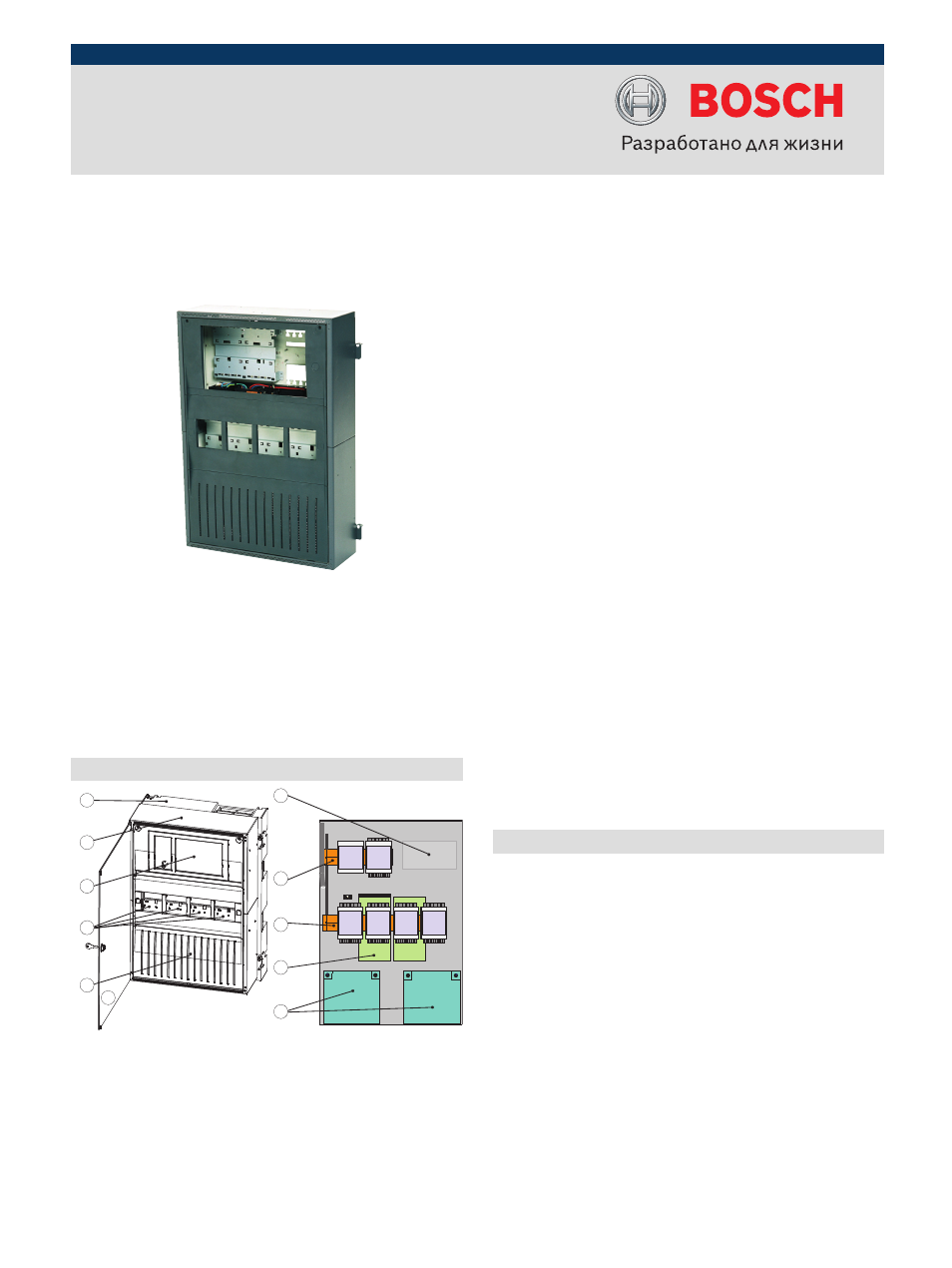

Обзор системы
N etzteil
- -
7
8
10
11
2
3
5
6
4
1
9
Поз. Назначение
1
Монтажная рама
2 Корпус
3 Блоков управления и индикации MPC с контроллером панели
4 Модули 3-6
Поз. Назначение
5
Место для 2 батарей
6 Передняя дверца, прозрачная (опция)
7 Коммутационная панель (опция)
8 Шасси панели для модулей 1-2 (за MPC)
9 Шасси панели для модулей 3-6
10 Кронштейн для одного источника питания
11 2 батареи 12 В/45 Ач
Замечания по установке/конфигурации
•
Для монтажа модульного корпуса панели CPH 0006
A, устанавливаемого в раму, требуются следующие
элементы:
-
Монтажная рама FBH 0000 A большая
или альтернативный вариант
-
Монтажный комплект FRB 0019 A для установки
в 19"-стойку.
• Кронштейн источника питания для источника
питания UPS предустановлен.
• Возможное оснащение:
-
1 блок управления и индикации MPC с
контроллером панели
- 1 короткое шасси панели PRS 0002 A, для 2-х
модулей
-
1 длинное шасси панели PRD 0004 A, для 4-х
модулей
-
1 источник питания UPS
-
2 батареи 12 В/45 Ач
CPH 0006 A Корпус модульной панели
для 6 модулей, установка в раму
