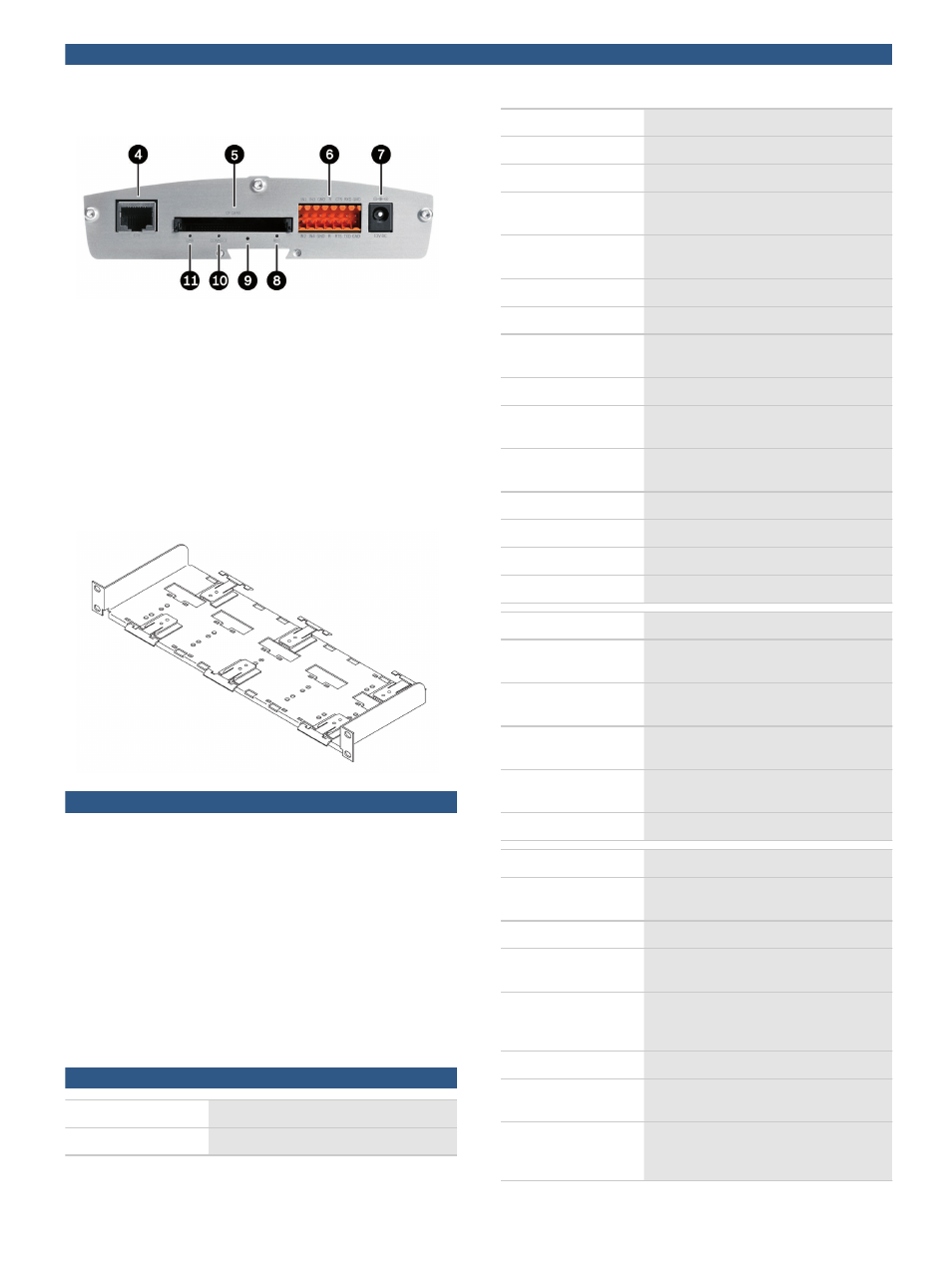

Разъемы и индикаторы на задней панели
VideoJet X20/X40 XF E—задняя панель
4 10/100 Base-T FastEthernet
8 Светодиодный индикатор
REC
5 Разъем для карты CF
9 Кнопка возврата к заводским
установкам
6 Вход сигнализации,
релейный выход, питание,
порт COM (RS-232/422/485)
10 Индикатор ПОДКЛЮЧЕНИЯ
7 Питание 12 В пост. тока
11 Индикатор LINK
Набор для монтажа в стойке (дополнительный)
Состав изделия
Количес
тво
Компонент
1
Кодер VideoJet X20 XF E с двумя видеовходами, или
Кодер VideoJet X40 XF E с 4 видеовходами
1
Руководство по быстрой установке
1
Указания по безопасности
1
Блок питания с тремя основными адаптерами (для
Европы, США и Великобритании)
1
Набор подпружиненных контактных соединителей,
аксессуары для настенной и настольной установки.
Техническое описание
Вход/выход
Видео
X20: 2 входа
X40: 4 входа
• разъем
Разъем BNC
• импеданс
75 Ом, переключаемый
• сигнал
Аналоговый композитный, 0,7 - 1,2 В-pp,
NTSC или PAL
Аудио
2 линейных входа моно, 1 линейный
выход моно
• разъем
2 × 3,5-миллиметровых стереоразъема
• вход сигнала
9 кОм ном., 5,5 В-pp макс.
• выход сигнала
3,0 В-pp при 10 кОм / 1,7 В-pp при 16 Ом
ном.
Тревога
4 входа
• разъем
Зажимной неизолируемый замыкающий
контакт
• сопротивление
включения
10 Ом макс.
Реле
1 выход
• разъем
Зажим
• сигнал
30 В-рр (SELV), 200 мА
COM-порт
Зажим, RS‑232/422/485
Видео
Стандарты
Профиль H.264 Main Profile, профиль H.
264 Baseline (ISO/IEC 14496‑10)
Скорость передачи
данных
От 9,6 Кбит/с до 6 Мбит/с на канал
Структура группы
видеокадров (GOP)
I, IP, IPBB
Задержка наложения
IP
120 мс
Частота кадров
От 1 до 25/30 (PAL/NTSC)
Аудио
Усовершенствованная
обработка тревог
• Профиль
AAC-LC
• Диапазон
частот
От 300 Гц до 6.4 кГц
• Скорость
передачи
данных
48 кбит/с при частоте выборки 16 кГц
G.711
• Диапазон
частот
От 300 Гц до 3.4 кГц
• Скорость
передачи
данных
80 кбит/с при частоте выборки 8 кГц
4 | Видеокодер H.264 VideoJet X20/X40 XF E
