6
175
6.9
193
7.6
5
236
9.3
203
8.0
133.4
5.25 133.4
5.25
219.1
8.63
178
7.0
38
1.5
mm
in.
152.4
6.0 1-1/2 NPT
69.9
2.75
101.6 Typ.
4.0
10.4
8 x 0.41
114.3
4.50 Typ. 228.6
9.0
279.4
11.0
1022.4
40.25
976.1
38.43
88.1
3.47
1190.8
46.88
616
24.25
346.2
13.63
58
2.3
11.0
04.3
216.4
8.52
170.0
6.69
134.6
5.30
160.0
6.30
50.8
2.00
105.0
4.13
Ø 10.4
0.41
16.0 Typ.
0.63
111 Typ.
4.37
6.35 Typ.
0.25
279.4
11.00
6.35
0.25
378
14.88
254
10.00
88.9
3.50
88.9
3.50
10.2
0.40

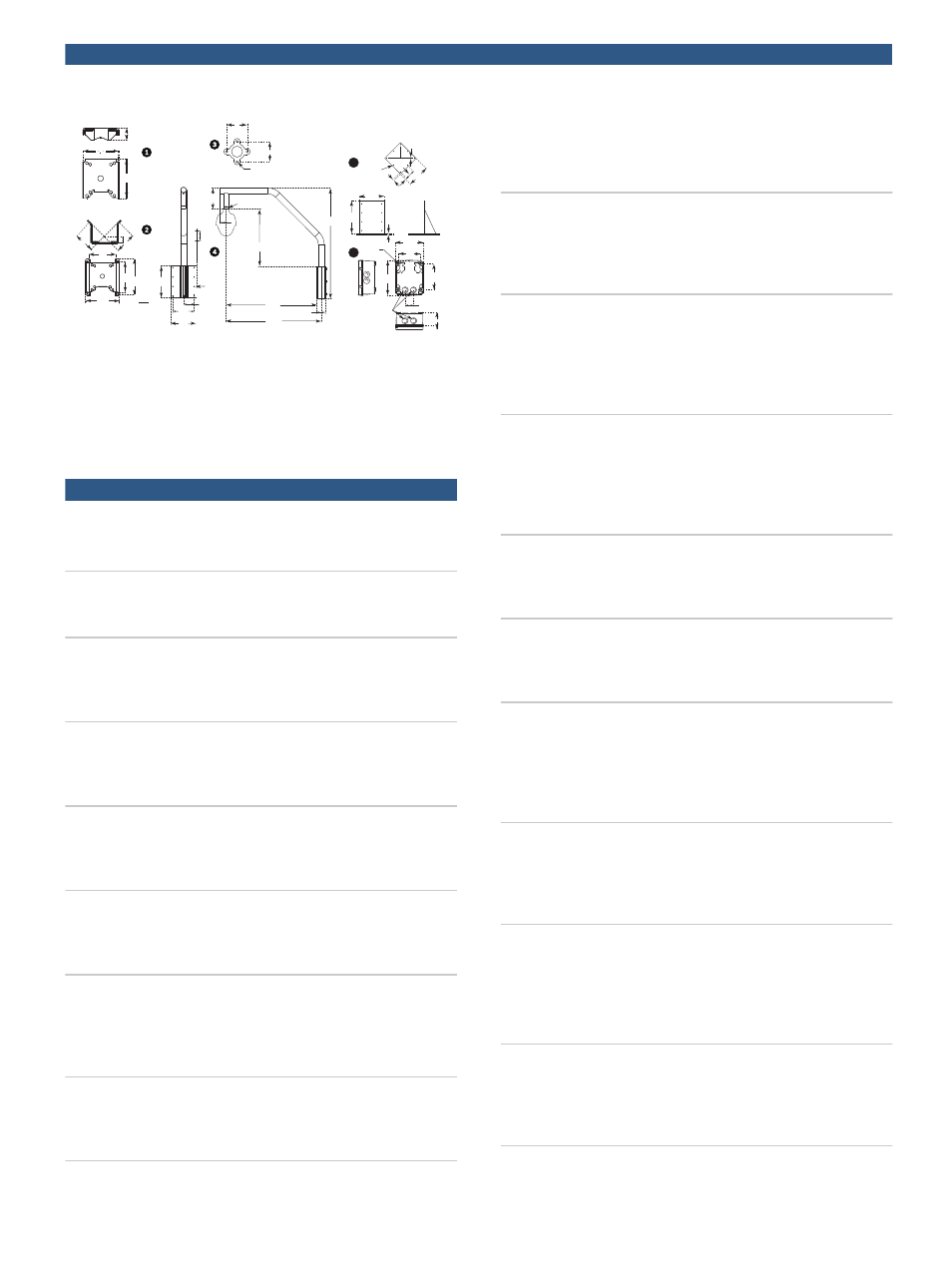

Размеры камеры AUTODOME: кронштейны
1 Монтаж на столб 4 Монтаж на крыше
2 Монтаж в угол 5 Адаптер для монтажа на
крыше
3 Монтаж на трубу 6 Блок питания для варианта
монтажа на трубу или крышу
Информация для заказа
AUTODOME 7000 IP с 28-кратным увеличением для
установки в потолок с прозрачным куполом, PAL
номер для заказа
VG5-7028-C1PC4
AUTODOME 7000 IP с 28-кратным увеличением для
установки в потолок с тонированным куполом, NTSC
номер для заказа
VG5-7028-C2PT4
AUTODOME 7000 IP с 28-кратным увеличением для
установки внутри и вне помещений, подвесная, с
прозрачным куполом, PAL
номер для заказа
VG5-7028-E1PC4
AUTODOME 7000 IP с 28-кратным увеличением для
установки внутри и вне помещений, подвесная, с
прозрачным куполом, NTSC
номер для заказа
VG5-7028-E2PC4
AUTODOME 7000 IP с 36-кратным увеличением для
установки внутри и вне помещений, подвесная, с
прозрачным куполом, PAL
номер для заказа
VG5-7036-E1PC4
AUTODOME 7000 IP с 36-кратным увеличением для
установки внутри и вне помещений, подвесная, с
прозрачным куполом, NTSC
номер для заказа
VG5-7036-E2PC4
Дополнительные аксессуары
Блок питания 24 В перем. тока VG4-A-PSU0
24 В перем. тока, 100 Вт, белый, для камер серии
AutoDome
номер для заказа VG4-A-PSU0
VG4-A-PSU1 Блок питания 120 В перем. тока
120 В перем. тока, 100 Вт, белый, для камеры серии
AutoDome
номер для заказа VG4-A-PSU1
VG4-A-PSU2 Блок питания 230 В перем. тока
230 В перем. тока, 100 Вт, белый, для камеры серии
AutoDome
номер для заказа VG4-A-PSU2
VG4-A-PA0 Подвесной кронштейн
Подвесной кронштейн с блоком источника питания
для камер серии AutoDome, без трансформатора,
белый
номер для заказа VG4-A-PA0
VG4-A-PA1 Подвесной кронштейн с трансформатором
120 В перем. тока
Подвесной кронштейн с блоком источника питания
для камер серии AutoDome с трансформатором на
120 В перем. тока, белый
номер для заказа VG4-A-PA1
VG4-A-PA2 Подвесной кронштейн с трансформатором
230 В перем. тока
Подвесной кронштейн с блоком источника питания
для камер серии AutoDome с трансформатором на
230 В перем. тока, белый
номер для заказа VG4-A-PA2
VGA-PEND-ARM Подвесной кронштейн с проводкой
Совместимый с подвесным корпусом серии
AutoDome
номер для заказа VGA-PEND-ARM
VGA-PEND-WPLATE Монтажная плата
Монтажная плата для VGA-PEND-ARM, совместимая с
камерой серии AutoDome
номер для заказа VGA-PEND-WPLATE
VGA-ROOF-MOUNT Кронштейн для установки на кры-
шу
Кронштейн для установки на парапет крыши, белый
(Требуется фланец на трубу VG4-A-9543.
Приобретается отдельно.)
номер для заказа VGA-ROOF-MOUNT
LTC 9230/01 Адаптер для монтажа на плоскую крышу
Для монтажа устройства в вертикальном положении
на плоской поверхности для крепления на парапет
крыши VGA-ROOF-MOUNT
номер для заказа LTC 9230/01
VG4-A-9541 Адаптер для установки на столб
Адаптер для установки на столб для подвесного
кронштейна серии AutoDome либо инфракрасной
камеры VEI-30 или NEI-30, предназначен для
столбов диаметром 100‑380 мм, белый
номер для заказа VG4-A-9541
VG4-A-9542 Адаптер для установки в угол
Адаптер для установки в угол подвесного
кронштейна серии AutoDome либо инфракрасной
камеры VEI-30 или NEI-30
номер для заказа VG4-A-9542
11 | AUTODOME 7000 IP
