2 | BAT 100 LSN Панель индикации
Регион
Сертификация
Германия
VdS
G 298030 BAT 100 LSN
G 297040 ATG 100
Европа
CE
BAT 100 LSN
BS ATE / ATG / ATB 100 LSN
CPD
0786-CPD-20596 ATG100_ATB 100
Замечания по установке/конфигурации
•
Панель индикации BAT 100 LSN может быть
установлена в любой точке кольцевого или
радиального шлейфа LSN.

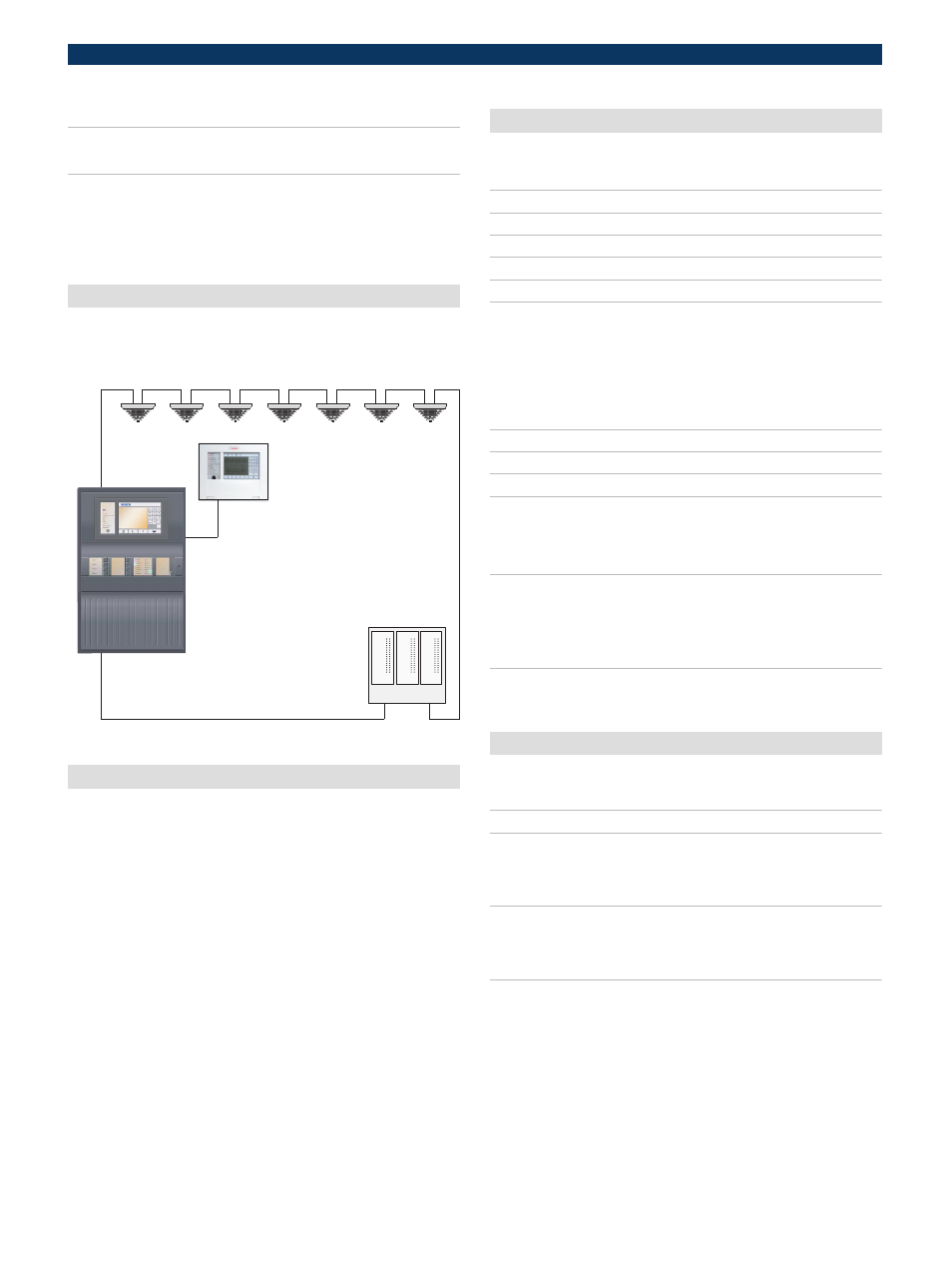

Пример проектирования
BAT 100 LSN
LSN
FMR-5000
FPA-5000
FPA-1200
Состав изделия
Количе-
ство.
Компонент
1
BAT 100 LSN Панель индикации
Техническое описание
Электрические характеристики
Модуль ATG 100 LSN
Рабочее напряжение
•
Блок LSN
От +12 В до +30 В постоянного тока
•
Доп. питание
от 8 В до 30 В постоянного тока
Ток потребления
•
Блок LSN
3 мА
•
Доп. питание
- все 32 индикатора выключены:
макс. 6 мА
- все 32 индикатора включены:
макс. 160 мА
Механические характеристики
Корпус BAT100 LSN
Размеры (Ш x В x Г)
270 x 270 x 75 мм
Материал
пластик, марка ABS (Terluran)
Цвет
Светло-серый (RAL 9002)
Вес
Прибл. 1 кг
Условия окружающей среды
Рабочая температура
от -5 °C до +50 °C
Допустимая температура хране-
ния
от -20°C до +60°C
Дополнительные параметры
Частота мигания индикаторов
0,8 Гц
Цвета индикаторов
Красный, желтый
Информация для заказа
BAT 100 LSN Панель индикации
Универсальная дистанционная панель инди-
кации с 96 светодиодными индикаторами
BAT 100
Дополнительные аксессуары
ATG 100 LSN red Комплект
светодиодных индикаторов, красный
Комплект для панели индикации с 32 крас-
ными индикаторами
ATG 100 LSN red
ATG 100 LSN ye Комплект светодиодных
индикаторов, желтый
Комплект для панели индикации с 32 желты-
ми индикаторами
ATG 100 LSN ye
ATG100‑16red‑16ye Комплект
светодиодных индикаторов, красный/
желтый
Комплект для панели индикации с 16 крас-
ными и 16 желтыми индикаторами
ATG100-16red-16y
e
Russia:
Robert Bosch OOO
Security Systems
13/5, Akad. Korolyova str.
129515 Moscow, Russia
Phone: +7 495 937 5361
Fax: +7 495 937 5363
www.bosch.ru
Represented by
© Robert Bosch OOO 2011 | Данные могут изменяться без предварительного уведомления
T286956043 | Cur: ru-RU, V10, 29 Aug 2011 | Src: en-US, V0, 6 Jul 2011
