Сертификаты и согласования

Гарантия качества

Все громкоговорители Bosch способны непрерывно
работать в течение 100 часов при номинальной
мощности в соответствии со стандартами
потребляемой мощности IEC 268-5. Компания Bosch
разработала также специальный тест (Simulated
Acoustical Feedback Exposure, SAFE) для
демонстрации того, что они могут в течение
короткого времени работать с мощностью, в два
раза превышающей номинальную. Это обеспечивает
дополнительную степень надежности в критических
условиях, что лучше удовлетворяет требования
заказчика, обеспечивает более долгий срок службы
и снижает риск возникновения неисправностей.

Замечания по технике безопасности

Как и все остальные изделия компании Bosch,
громкоговорители соответствуют самым высоким
стандартам техники безопасности. Все детали ABS
являются самозатухающими (в соответствии с
UL 94 V 0). Этот звуковой прожектор удовлетворяет
всем нормам и правилам техники безопасности
EN 60065.

Защита от пыли и влаги

согласно IEC 60529, IP 65

Аварийная ситуация

согласно BS 54‑24 / EN 5839‑8 /

EN 60849

Регион

Сертификация

Европа

CE

CPD

Польша

CNBOP

Замечания по установке/конфигурации

Монтаж

Простота установки обеспечивается способом
монтажа: сначала монтажная плата крепится к стене
или потолку, затем к монтажной плате крепится
предохранительная стропа, позволяющая
установщику временно подвесить громкоговоритель
во время установки. После подключения всех
соединений звуковой прожектор можно прикрепить
к монтажной плате при помощи крепежной
винтовой гайки и установить его в горизонтальном
положении. Заглушка скрывает винты и
электропроводку. Универсальный монтажный
кронштейн позволяет размещать звуковой
прожектор горизонтально и вертикально.
Вертикальное положение можно установить при
помощи утопленного винта с головкой,
помещаемого в отверстие в задней панели.
Заглушка оснащена двумя намеченными
отверстиями диаметром 16 мм для кабеля (в
стандартном комплекте), расположенными друг
напротив друга и пригодными для проходного
подключения.

Настройка мощности

Имеется керамическая клеммная колодка для
электрических соединений. Громкоговоритель по
умолчанию настроен на полную мощность.
Половина, четверть или одна восьмая часть
мощности может быть установлена путем
подключения провода соответствующего цвета к
клеммной колодке.

341

Ш

1

8

5

Ш144

77

41

Ш

1

8

5

34

Ш144

3

0

3

Ш185

11

14

23

1

0

9

120°

27

138

40

6

(13.43)

(7

.2

8

)

(5.67)

(1.61)

(3.03)

300

(11.81)

(7

.2

8

)

(7.28)

(5.67)

(1.34)

(1

1

.9

3

)

(0.43)

(0.90)

(0.55)

(0.24)

(4

.2

9

)

(5.43)

(1.06)

(1.57)

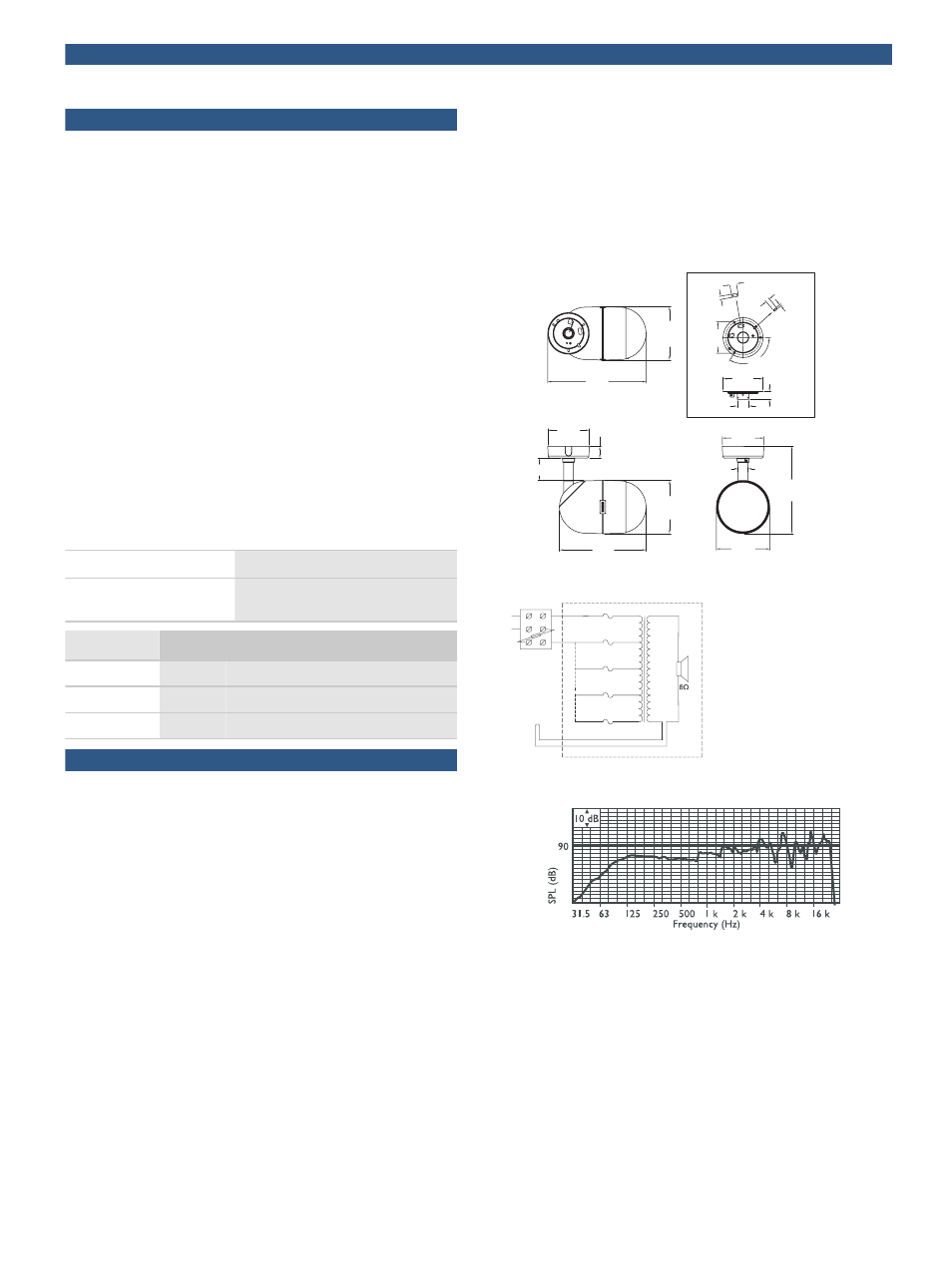

Размеры в мм

10W

5W

2.5W

0

1.25W

Принципиальная схема

Частотная характеристика

2 | LP1‑UC10E‑1 Однонаправленный звуковой прожектор
