52 ru | IVA 5.60 IVA 5.60
DOC | V3 | 2012.11 Руководство по эксплуатации Bosch Security Systems
2. Разместите элементы на изображении с камеры, как описано выше.
Размеры элемента отображаются под кнопками, как они определены в процессе
калибровки. Эти размеры должны соответствовать реальной ситуации, т.е. реальная
линия длиной 1 м на снимаемом изображении должна отображаться как имеющая
длину 1 м.
3. Нажмите Калибровать, чтобы вернуться в режим калибровки.
Применение калибровки
1. Нажмите Применить, чтобы сохранить калибровку для данного изображения.
2. Нажмите Отмена, чтобы вернуться к последней сохраненной калибровке.
Метод калибровки 2: калибровка при помощи калибровочной плоскости
Калибровка выполняется путем размещения виртуальной плоскости на изображении с
камеры и пошаговой ее регулировке в соответствии с реальной ситуацией.

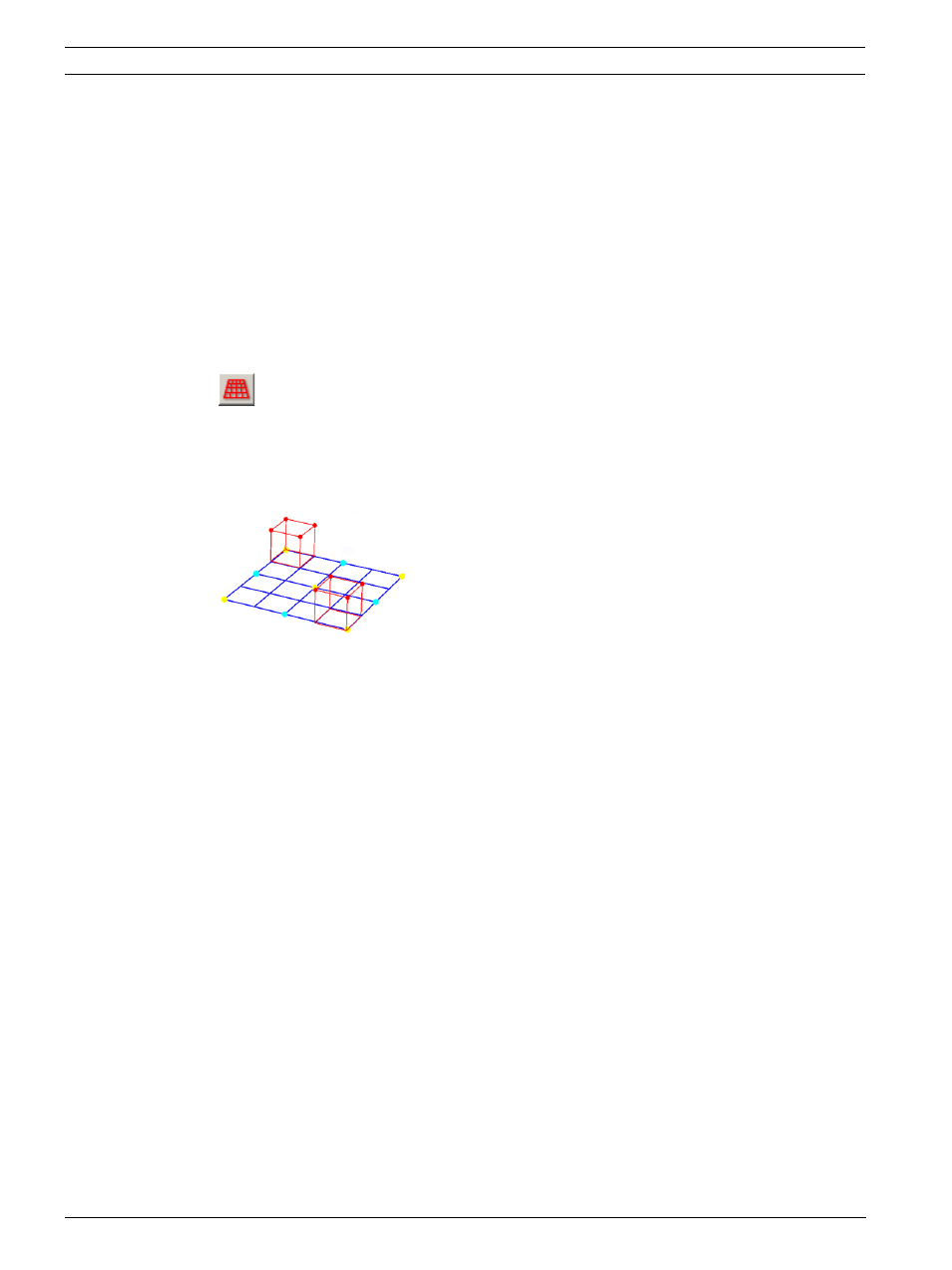

Настройки графически отображаются на изображении с камеры посредством
виртуальной плоскости с двумя кубами.
Виртуальная плоскость отображается в виде голубой сетки и может быть подвергнута
операциям наклона, поворота и масштабирования. Расположите виртуальную плоскость
на изображении с камеры таким образом, чтобы она соответствовала реальному углу
обзора и перспективе. Подходящей контрольной областью может являться, например,
часть улицы, особенно в тех случаях, когда помечены стороны улицы.
На плоскости отображаются два красных куба. Параметры по умолчанию подразумевают,
что длина стороны одного из этих кубов эквивалентна двум метрам. Кубы отображаются в
перспективе на фоне голубой плоскости.
Требования:
– Метод калибровки для опытных пользователей.
– Некоторые размеры и расстояния необходимо знать, например, размер автомобиля.
Регулировка положения и размера кубов
Вы можете изменить положение и размеры кубов таким образом, чтобы куб
соответствовал, например, автомобилю.
1. Разместите один из красных кубов над тем объектом, который должен вызывать
сигнал тревоги.
2. Приведите размер куба в соответствие с размером объекта. Размер второго куба
изменяется автоматически в соответствии с избранной перспективой.
3. Вы можете поместить второй куб над другим объектом того же типа, например, над
вторым человеком, находящимся на заднем плане изображения. Это позволяет
проверить, правильно настроена перспектива.
Чем тщательнее вы проведете калибровку, тем более точно будут определены размер,
направление и скорость движения соответствующих объектов.
