Установка внутренних салазок в стойку, Фиксаторы – Инструкция по эксплуатации Bosch Bosch Recording Station Appliance
Страница 17
Bosch Recording Station Appliance
Установка оборудования системы | ru
17
Bosch Security Systems
Руководство по быстрой установке
- | V3 | 2012.11

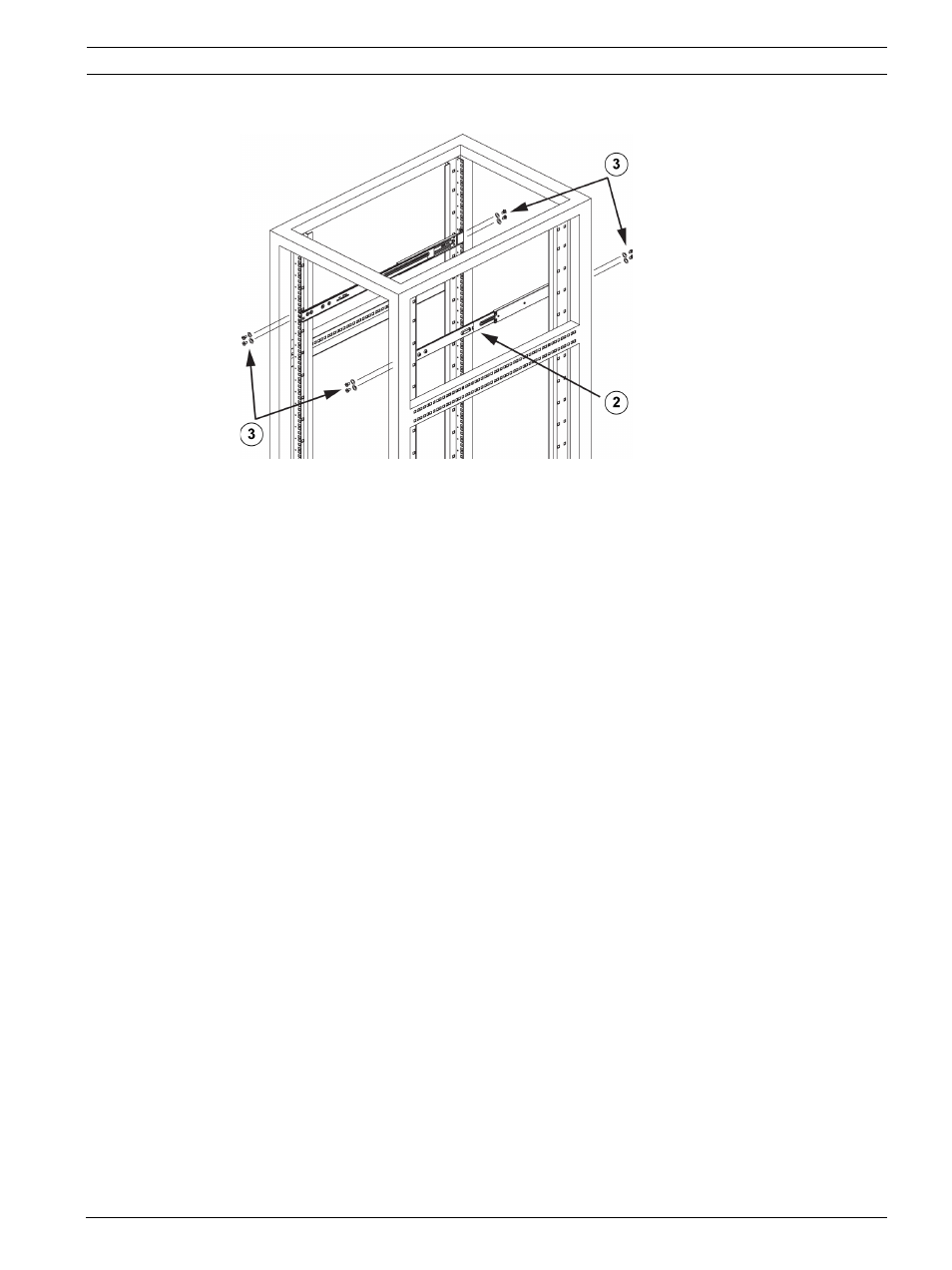

Установка внутренних салазок в стойку
1.
Прикрепите более длинную секцию внешних салазок к внешней стороне более
короткой секции внешних салазок. Необходимо совместить штырьки с ползунками.
Оба конца внешних салазок должны быть направлены в одном направлении, чтобы
их можно было прикрепить к стойке (также см. раздел Раздел Сборка внешних
2.
Отрегулируйте правильную длину обеих секций внешних салазок, чтобы салазки
плотно сидели в стойке.
3.
Более длинную секцию внешних салазок прикрепите к передней части стойки с
помощью двух винтов M5, а более короткую секцию — к задней стороне стойки с
помощью двух винтов M5.
4.
Повторите шаги 1–4 для оставшихся внешних салазок.
Фиксаторы
–
На обеих направляющих шасси имеется фиксатор, выполняющий две функции. Во-
первых, он фиксирует систему на месте, когда система установлена и до конца
задвинута в стойку (это ее нормальное положение). Во-вторых, эти фиксаторы также
фиксируют систему при полном выдвижении из стойки. Это предотвращает
выпадение системы из стойки при ее выдвижении для обслуживания.
