3.4 Разъем сети

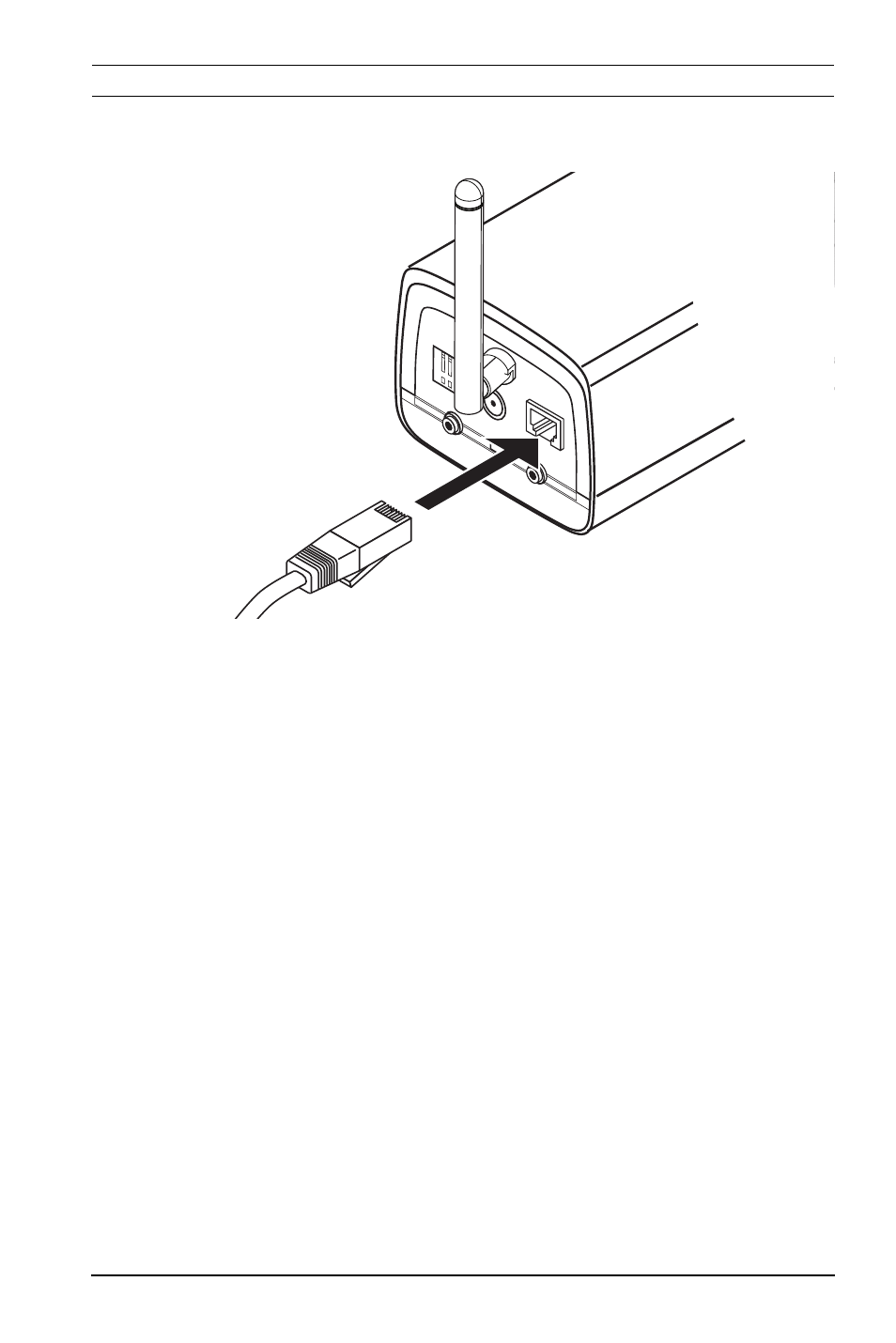

Рисунок 3.4 Сетевое соединение
– Подключите камеру к сети 10/100 Base-T.
– Используйте экранированный кабель UTP категории 5е с
разъемами RJ-45.
