Инструкция по эксплуатации Bosch VEI-30 Dinion Infrared Imager
Страница 3

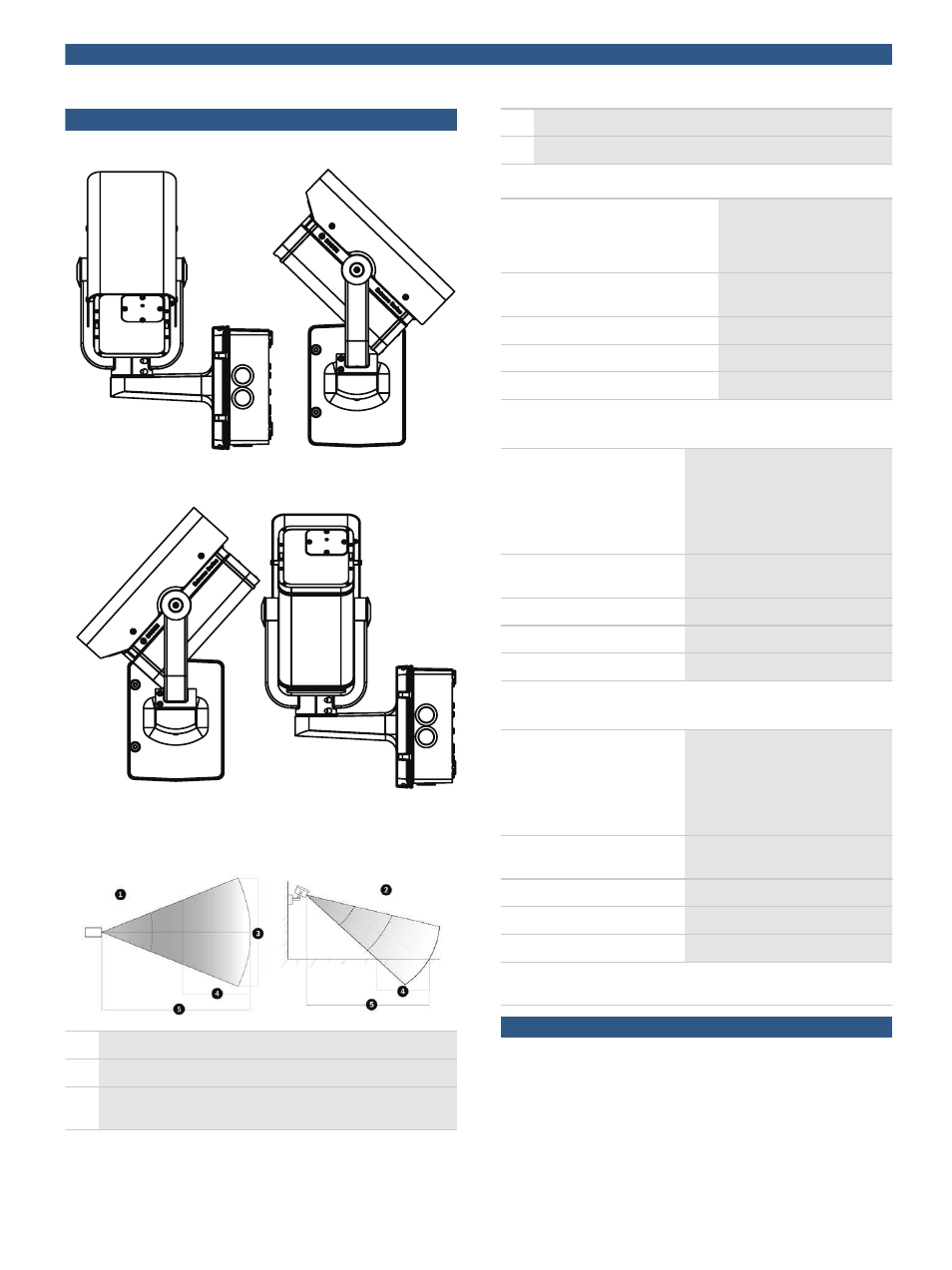

Замечания по установке/конфигурации
Направления наклона
Камера повернута на 90° влево, наклонена на 44°
вверх
Камера повернута на 90° вправо, наклонена на 48°
вниз
Условия эксплуатации
1
Горизонтальный угол (Г)
2
Вертикальный угол (В)
3
Зона освещения по горизонтали (HFOI) /
Зона обзора по горизонтали (HFOV)
4
Диапазон глубины зоны обзора (DoF)
5
Расстояние
Общая зона наблюдения: РАСПОЗНАВАНИЕ
Ширина диаграммы
направленности ИК-излучения
(по уровню 0,5 максимальной
интенсивности)
2
43° x 20°
Фокусное расстояние объектива
камеры; FOV
2
Фокусное расстояние 6 мм;
44° x 33°
Диапазон DoF
5–23 м
HFOI
3
17 м
HFOV
3
17 м
Наблюдение за важным объектом и входящими и
выходящими людьми: РАСПОЗНАВАНИЕ
Ширина диаграммы
направленности ИК-
излучения
(по уровню 0,5
максимальной
интенсивности)
2
10° x 10°
Фокусное расстояние
объектива камеры; FOV
2
Фокусное расстояние 24 мм; 11° x
9°
Диапазон DoF
23–90 м
HFOI
3
16 м
HFOV
3
17 м
Наблюдение по периметру (зона 100 м):
РАСПОЗНАВАНИЕ/КЛАССИФИКАЦИЯ
Ширина диаграммы
направленности ИК-
излучения
(по уровню 0,5
максимальной
интенсивности)
2
10° x 10°
Фокусное расстояние
объектива камеры; FOV
2
Фокусное расстояние 20 мм; 14° x
10°
Диапазон DoF
20–120 м
HFOI
3
21 м
HFOV
3
29 м
2. Указание размеров: Г x В.
3. При максимальном диапазоне.
Состав изделия
Кол-во
Компонент
1
Инфракрасная камера VEI-30 Dinion
1
Кронштейн с возможностью поворота и наклона камеры
(скрытая кабельная проводка)
1
Распределительная коробка
