Инструкция по эксплуатации Bosch LBC 3090
Страница 2
Регион
Сертификация
Европа
CE
Замечания по установке/конфигурации
Установка
Комплект быстро и легко устанавливается в
отверстие в полости потолка и закрепляется двумя
встроенными подпружиненными зажимами (для
потолков и настенных панелей толщиной от 9 до 25
мм) В комплекте с громкоговорителем поставляется
круглый шаблон для разметки отверстия диаметром
172 мм.
Клеммная колодка
Устройство имеет двустороннюю клеммную колодку
с нажимными соединителями, пригодными для
проходного подключения. Согласующий
трансформатор имеет три ответвления первичной
обмотки для обеспечения работы на номинальную
полную мощность, на половину или четверть
мощности (т.е. с шагом 3 дБ)
LBC 3080/01 Противопожарный колпак
При пожаре огонь или дым может распространиться
по зданию через полости потолка. Чтобы
воспрепятствовать попаданию огня в полость
потолка через громкоговоритель, последний может
быть оборудован стальным противопожарным
колпаком LBC 3080/01. Колпак устанавливается на
громкоговоритель при помощи четырех
самонарезающих винтов, входящих в комплект
противопожарного колпака. Колпак имеет выбивные
отверстия для двух втулок (входят в комплект) и два
кабельных сальника (PG13).

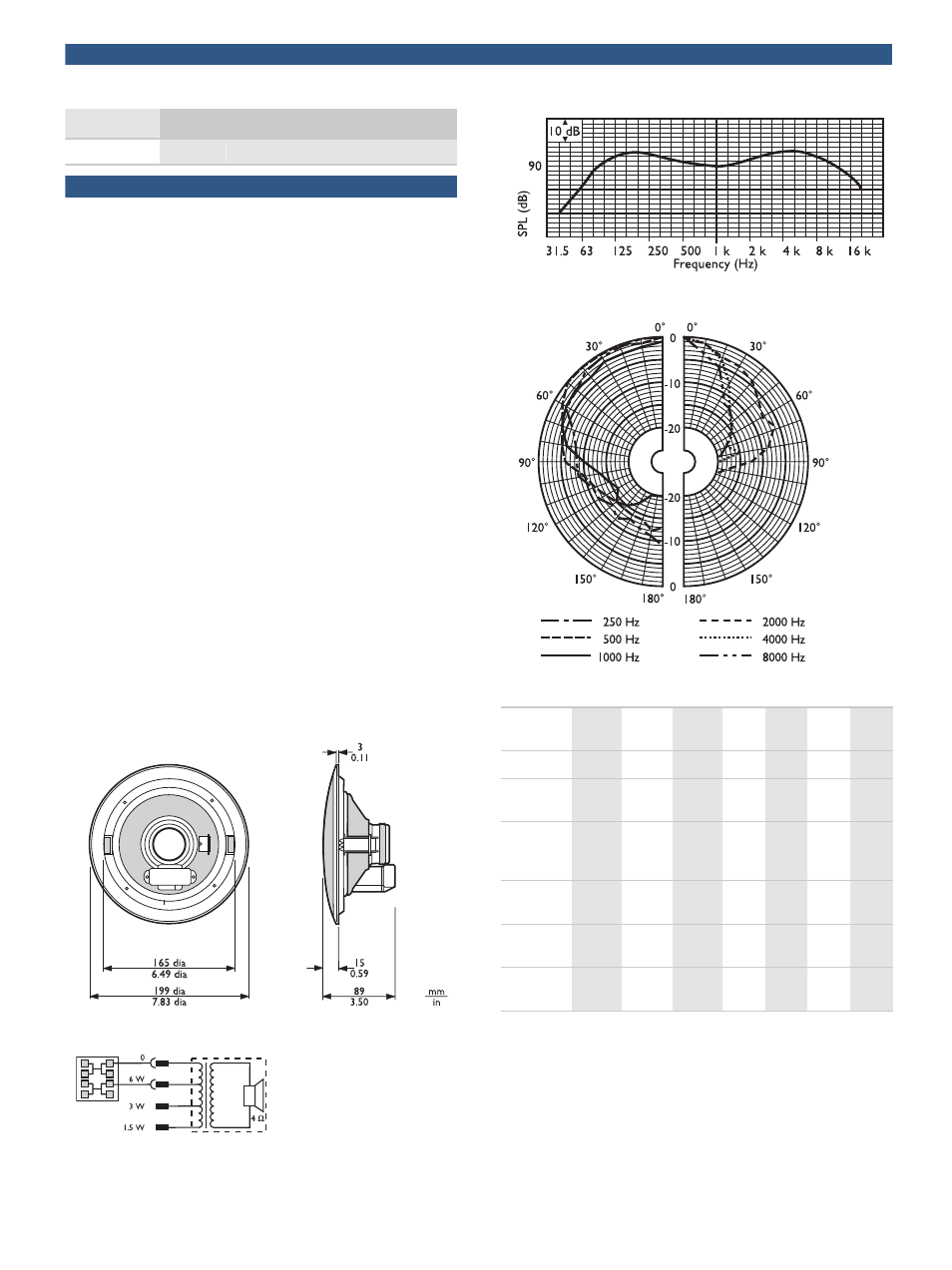

Размеры (мм)
Принципиальная схема
Частотная характеристика
Полярная диаграмма (для розового шума)
125
Гц
250
Гц
500
Гц
1
кГц
2
кГц
4
кГц
8
кГц
УЗД 1.1
94
91
88
91
93
96
92
макс.
УЗД
102
99
96
99
10
1
10
4
10
0
Показате
ль
качества
4,8
5
3
3,4
6,3
18
20
Эффект
ивность
0,66
0,32
0,27
0,4
7
0,4
0,2
8
0,1
Гор. угол
150
140
180
16
0
14
0
55
45
Верт.
угол
150
140
180
16
0
14
0
55
45
Акустические характеристики на октаву
2 | LBC 3090/31 Потолочный громкоговоритель
