5.2.2 Утопленный монтаж

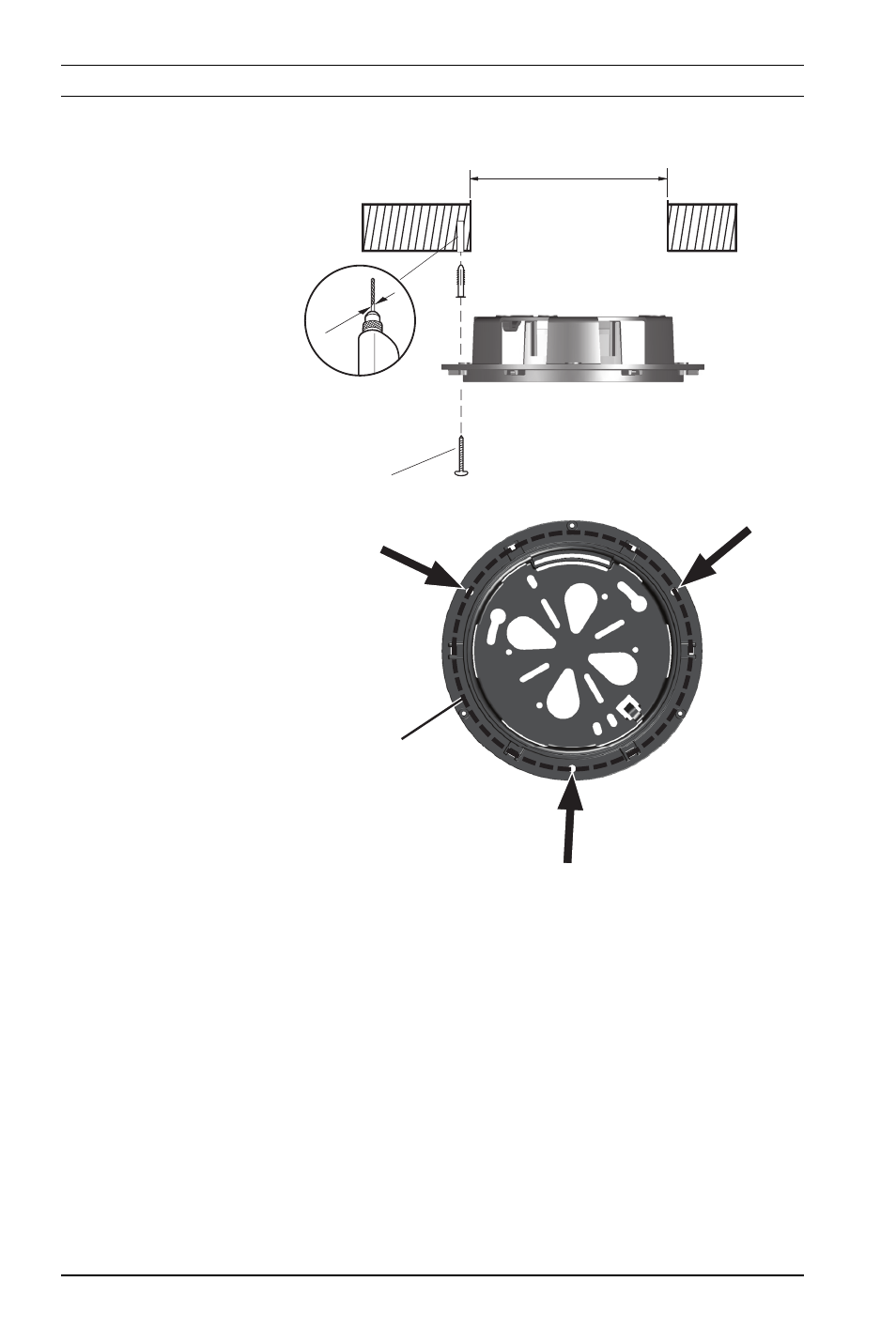

Рисунок?5.2?Выполнение утопленного монтажа
Чтобы выполнить утопленный монтаж камеры, выполните
следующие действия:
1. Используя монтажное основание в качестве шаблона,
разметьте углубление и отверстия, указанные на
чертеже. Диаметр начальной окружности составляет
178 мм.
2. Вырежьте углубление.
3. Просверлите три отверстия диаметром 8 мм.
4. Вставьте в отверстия прилагаемые заглушки.
5. Прочно закрепите монтажное основание тремя
прилагаемыми винтами.
PCD 178 mm (7 in)
Ø8
mm
3x
3x
156 mm (6.14 in)
