Инструкция по эксплуатации Bosch Bosch Recording Station Appliance
Страница 3
1
Устройство записи DVD
4
Сетевая карта
2
Перегрев/отказ вентиля-
тора
5
Включение/выключение
питания
3
Жесткий диск

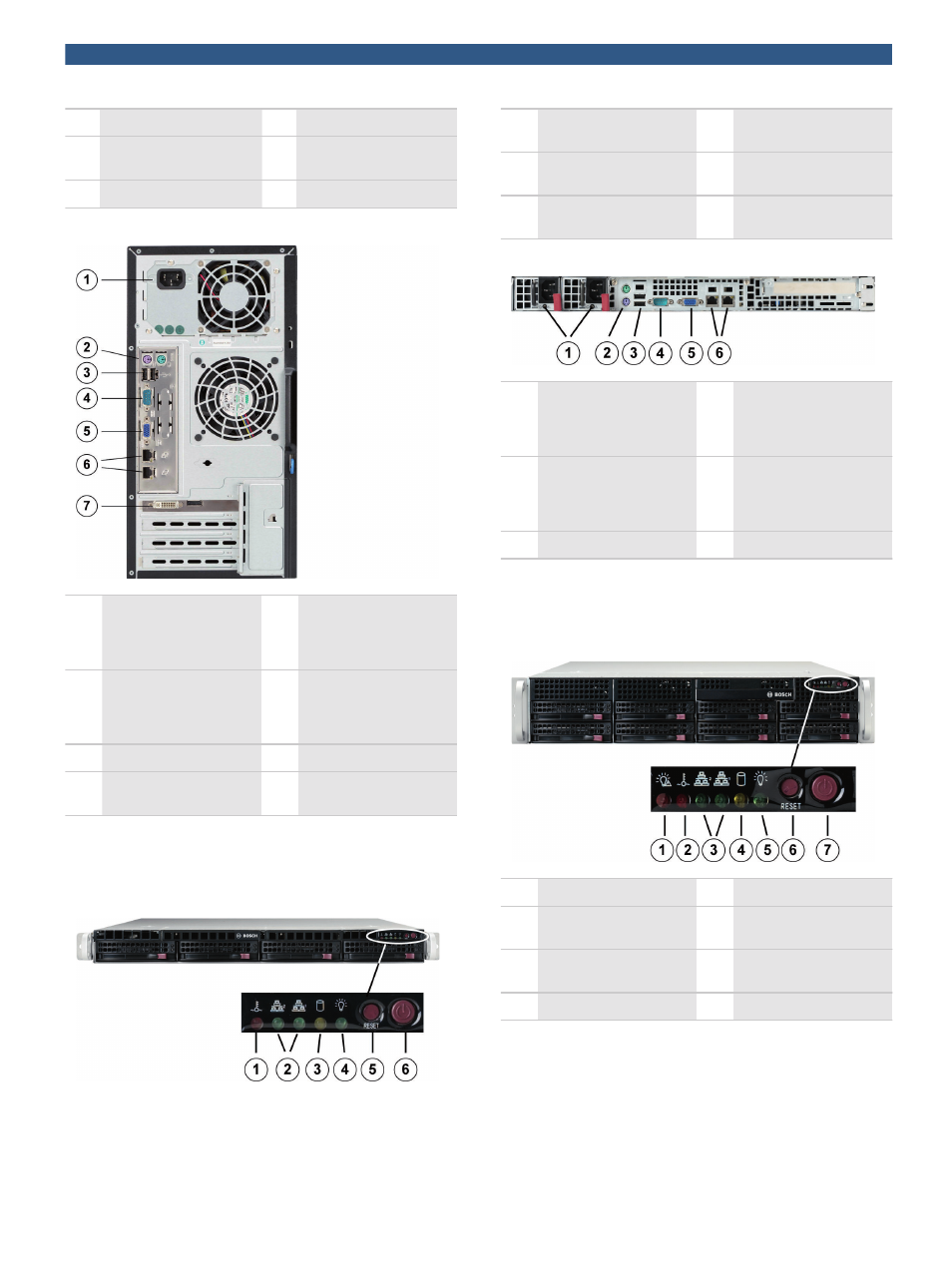

Вид сзади
1
Подключение к сети
электропитания 100–
240 В. перем. тока, 50–
60 Гц
5
Не используется!
2
Клавиатура и мышь
Примечание. Рекомен-
дуется использовать
мышь и клавиатуру PS2.
6
2 порта Ethernet (RJ-45)
3
2 USB-порта
7
Монитор (DVI)
4
Последовательный ин-
терфейс COM1
Система Bosch Recording Station для монтажа в
19-дюймовую стойку (1U)
(кроме Азиатско-Тихоокеанского региона)
Вид спереди:
1
Перегрев/отказ вентиля-
тора
4
Питание
2
Сетевая карта1/Сетевая
карта2
5
Сброс
3
Жесткий диск
6
Включение/выключение
питания
Вид сзади
1
Два гнезда для подклю-
чения к сети электропи-
тания 100–240 В. пе-
рем. тока, 50–60 Гц
4
Последовательный ин-
терфейс COM1
2
Клавиатура и мышь
Примечание. Рекомен-
дуется использовать
мышь и клавиатуру PS2.
5
Монитор (VGA)
Примечание. Исполь-
зуется только для на-
стройки и обслуживания.
3
2 USB-порта
6
2 порта Ethernet (RJ-45)
Система Bosch Recording Station для монтажа в
19-дюймовую стойку (2U)
Вид спереди:
1
Сбой питания
5
Питание
2
Перегрев/отказ вентиля-
тора
6
Сброс
3
Сетевая карта1/Сетевая
карта2
7
Включение/выключение
питания
4
Жесткий диск
3 | Устройство Bosch Recording Station Appliance
