Инструкция по эксплуатации Bosch PLE-2MAxx0-EU Plena Mixer Amplifier
Страница 3
• Разъем для подключения наушников
• Две кнопки выбора зон
• Кнопка фоновой музыки
Задняя панель
• Микропереключатели
• Уровень звукового сигнала
• Уровень приглушения
• Регулятор громкости Tel/100 В
Подключения
См. технические характеристики.
Сертификаты и согласования
Безопасность
согласно EN 60065
Электромагнитная эмиссия
согласно EN 55103-1
Электромагнитная совместимость
согласно EN 55103-2
Замечания по установке/конфигурации

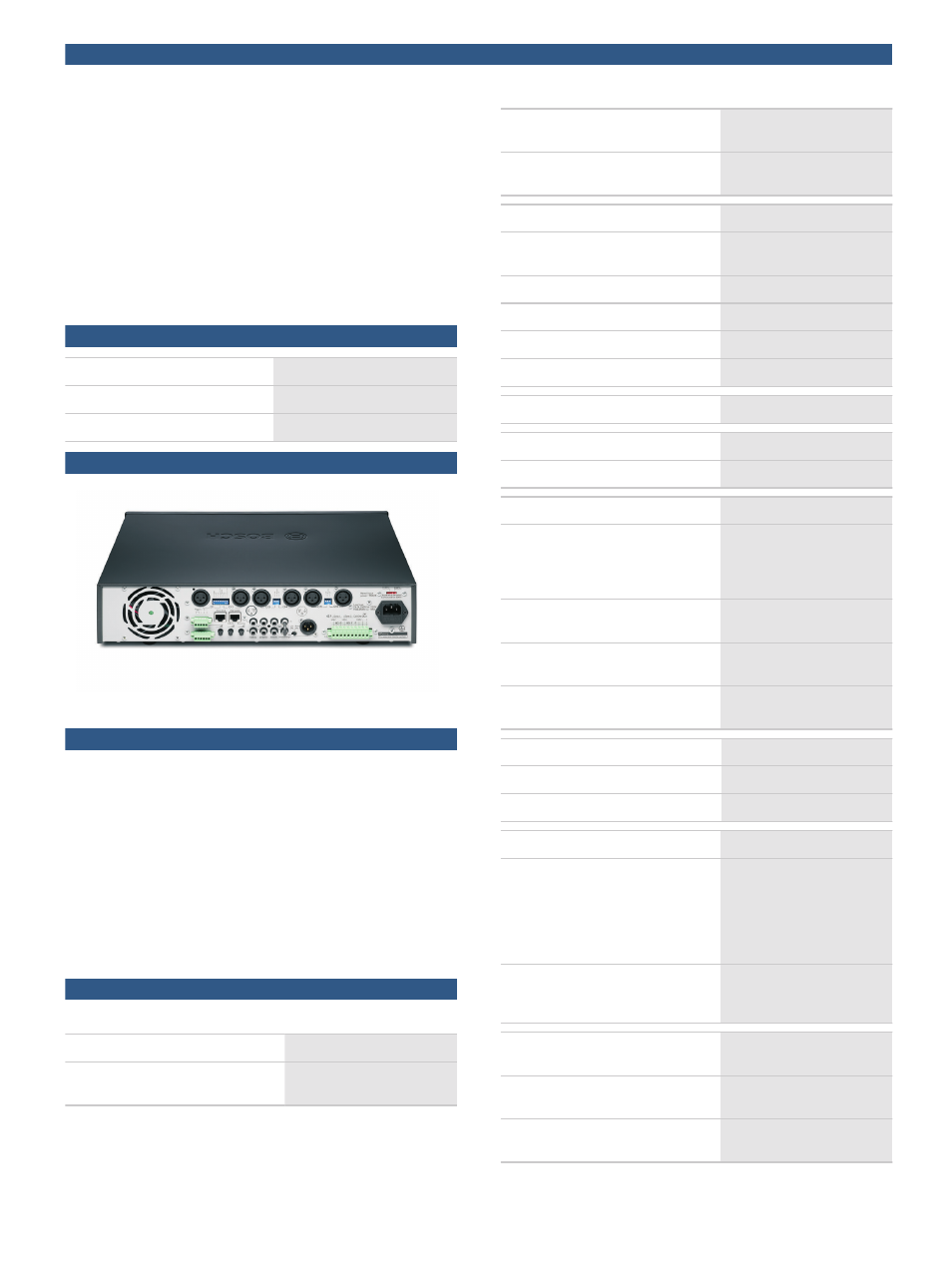

Вид сзади
Состав изделия
Количест
во
Компоненты
1
PLE-2MA120-EU / PLE-2MA240-EU Микширующий
усилитель Plena
1
Кабель питания
1
Руководство
1
Комплект монтажных креплений для установки в 19-
дюймовую стойку
1
Компакт-диск Plena Easy Line
Техническое описание
Электрические характеристики
Питание от сети
Напряжение
115/230 В перем. тока
±10%, 50/60 Гц
Пусковой ток для PLE-2MA120-EU
8/16 А (230/115 В перем.
тока)
Пусковой ток для PLE-2MA240-EU
9/19 А (230/115 В перем.
тока)
Источник питания от батареи
Напряжение
24 В пост. тока, +10 % /
-15 %
Ток для PLE-2MA120-EU
6 А
Ток для PLE-2MA240-EU
12 А
Зарядный ток
0,5 А пост. тока
Зарядное плавающее напряжение
27,3 В пост. тока
Потребляемая мощность
PLE-2MA120-EU (сеть питания)
400 ВА
PLE-2MA240-EU (сеть питания)
800 ВА
Рабочие характеристики
Частотная характеристика
от 50 Гц до 20 кГц
(+1 /‑3 дБ при ‑10 дБ при
номинальной выходной
мощности)
Искажения
< 1 % при номинальной
выходной мощности, 1 кГц
Контроль низких частот
Макс. -12/+12 дБ (частота
зависит от настроек)
Контроль высоких частот
Макс. -12/+12 дБ (частота
зависит от настроек)
Вход RJ-45
2 x
Вход вызывной станции
Для PLE-2CS(MM)
Вход настенной панели
Для PLE-WP3S2Z
Микрофонный/линейный вход
6 x
Вход 1 (контакт PTT с функцией
приглушения)
5-контактный евроразъем,
симметричный, с
фантомным питанием
(3-контактный разъем XLR,
симметричный, с
фантомным питанием)
Входы 2-6 (VOX с функцией
приглушения на входе 2)
(3-контактный разъем XLR,
симметричный, с
фантомным питанием)
Чувствительность
1 мВ (микрофон);
1 В (линия)
Импеданс
>1 кОм (микрофонный);
>5 кОм (линейный)
Уровень сигнал-шум (фикс. при
макс. уровне громкости)
63 дБ
3 | PLE‑2MAxx0‑EU Микширующий усилитель Plena
