3.5
Разъем ввода-вывода

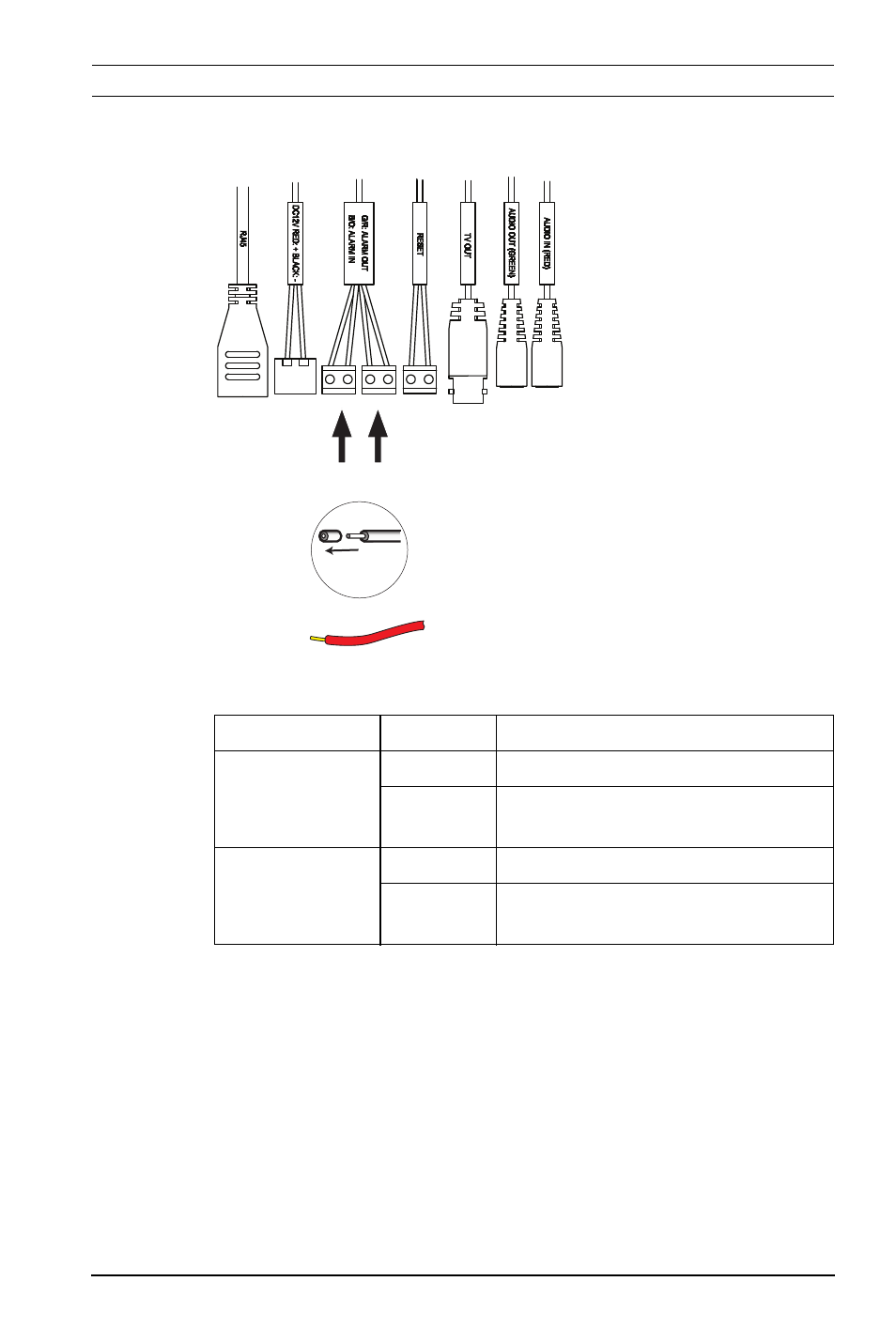

Рисунок 3.4 Контакты разъема ввода-вывода
–
Срежьте 5 мм изоляции.
–
Переключающие характеристики реле: макс.
напряжение 24 В перем. тока или 24 В пост. тока. Макс.
1 A непрерывно, 12 ВА.
–
Тревожный вход: КЗ или активация +5 В пост. тока.
–
Тревожный вход: настраиваемый на сигнал низкого или
высокого уровня.
Функция
Провод
Цвет
Релейный
выход
AWG 20
Серый
AWG 20
Красный
Тревожный
вход
AWG 30
Оранжевый
AWG 30
Коричневый
5 mm
(0.2 in)
In: AWG30
Out: AWG20
