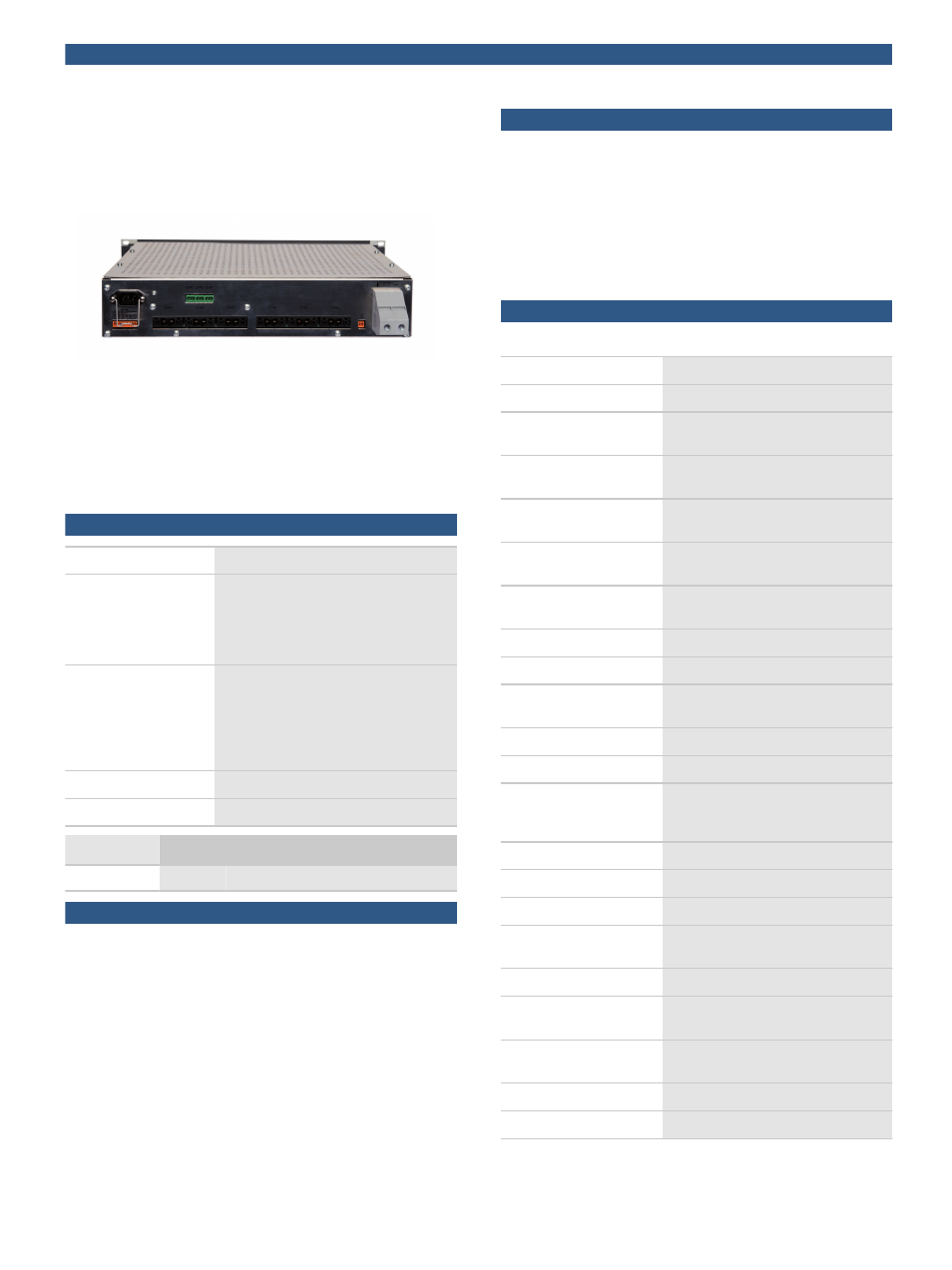

Элементы управления и индикаторы

• Индикатор состояния электропитания от сети
• Индикатор состояния батареи
• Индикатор сбоя выходного напряжения

Подключения

• 6 главных выходов для системы (каждый со своим

предохранителем)

• 3 дополнительных выхода для периферийных

устройств и системных компонентов, всегда
использующих 24/48 В с уменьшенным выходом
тока

• Реле отказа
• Подключение аккумуляторной батареи

Сертификаты и согласования

Безопасность

согласно EN 60950‑1

ЭМС

EN 61000‑6‑1

EN 61000‑6‑2

EN 61000‑6‑3

EN 61000‑6‑4

EN 55022, класс B

Эвакуация

согласно EN 54‑4

EN 12101‑10 класс A, часть10:

источники питания.

CE CPD:

PLN‑24CH12: 0333‑CPD‑075381‑1

PRS‑48CH12: 0333‑CPD‑075383‑1

Помехоустойчивость

согласно EN 55130‑1/2

Излучение

согласно EN 55103‑4

Регион

Сертификация

Европа

CPD

Замечания по установке/конфигурации

• 6 главных выхода, 40 А (предохранитель gG на 32

А) на выход.

• 3 дополнительных выхода, 5 А (предохранитель AT

на 5 А) на выход.

• Максимальный общий ток резервирования

составляет 150 А (9 выходов).

• Максимальный выходной ток зарядного устройства

на батарею и выходы совокупно составляет 12 А.

Состав изделия

Кол-во

Компонент

1

PLN‑24CH12 Зарядное устройство 24 В или

PRS‑48CH12 Зарядное устройство 48 В

1

Вилка питания

1

Руководство по установке и эксплуатации

1

Датчик температуры с кабелем

Техническое описание

Электрические характеристики

Питание от сети

Напряжение

195–264 В перем. тока, 50–60 Гц

Входной ток

(PLN‑24CH12)

2 А

Входной ток

(PRS‑48CH12)

4 А

Потребляемая мощность

(PLN‑24CH12)

380 Вт макс.

Потребляемая мощность

(PRS‑48CH12)

760 Вт макс.

Рабочие характеристики

(PLN‑24CH12)

Мин. напряжение

21,6 В пост. тока (авт. выключение)

Макс. напряжение

28,5 В пост. тока

Рабочие характеристики

(PRS‑48CH12)

Мин. напряжение

43,2 В пост. тока (авт. выключение)

Макс. напряжение

56,9 В пост. тока

Рабочие характеристики

(PLN‑24CH12 и

PRS‑48CH12)

Макс. зарядный ток

12 А

Макс. ток системы (Ib)

150 А

Главные выходы (6 шт.)

Напряжение

24 или 48 В пост. тока (напряжение

батареи)

Ток

40 А

Дополнительные выходы

(3 шт.)

Напряжение

24 или 48 В пост. тока (напряжение

батареи)

Ток

5 A

Выходы сбоя (3 шт.)

2 | PLN‑24CH12 Зарядные устройства 24 В и PRS‑48CH12 48 В
