4 | LTC 8800 Модульные матричные системы и системы управления Allegiant
5
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOSCH
1
2
3
4
5
6
7
8
9
0
Shot
Mon
Prod
Clr
BOSCH
28

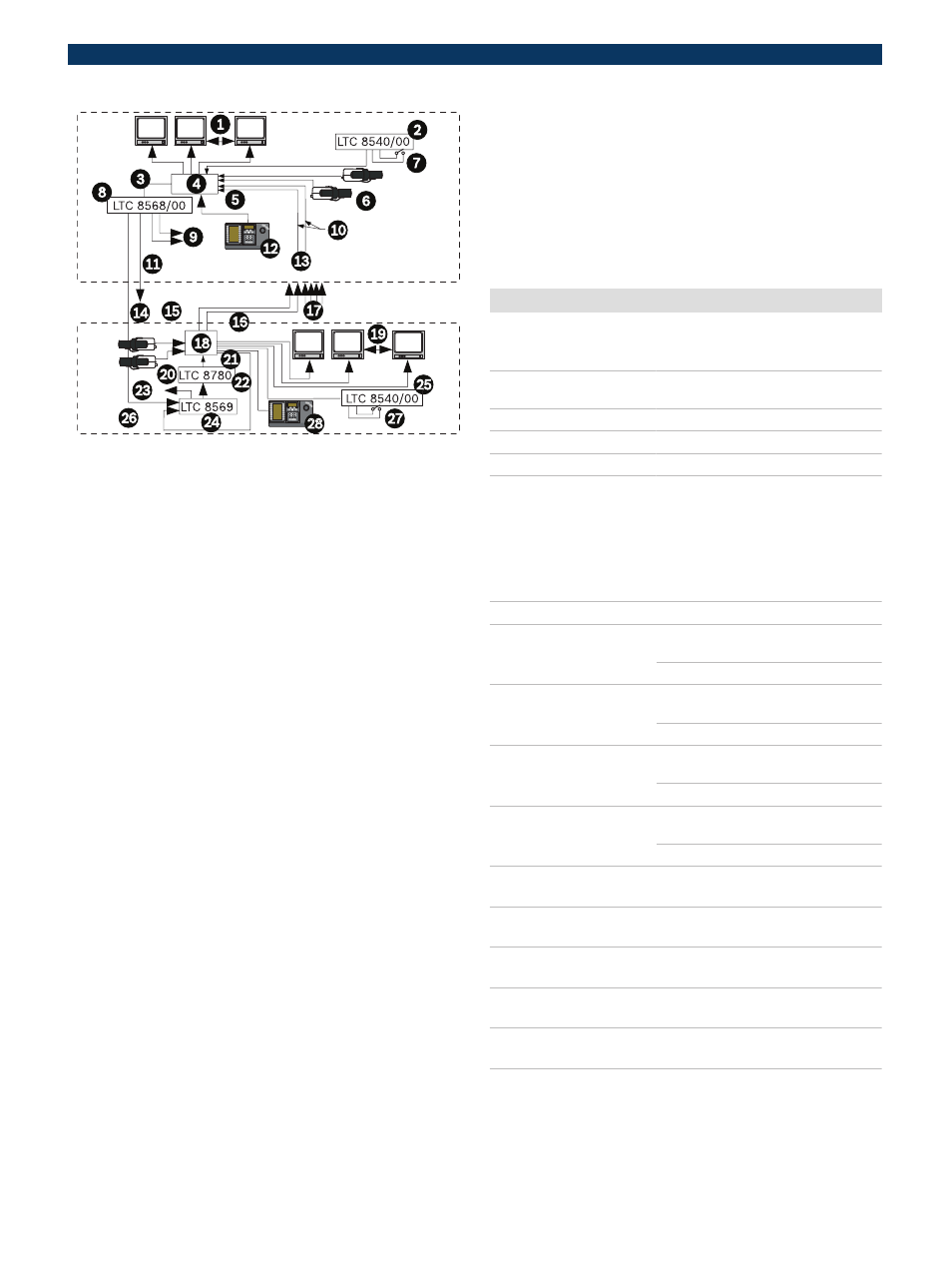

Сателлитная система Allegiant
1
Выходы мониторов
2
Интерфейсный модуль тревожных сигналов
3
Данные управления P/T/Z и сателлитной матрицей
4
Основной отсек ЦП Allegiant
5
Тревожные входы могут активировать включение на мониторе ос-
новного центра управления видеоизображения с локальной или
сателлитной камеры
6
Входы, используемые как для локальных, так и для магистральных
линий
7
Видеоизображение с локальной камеры
8
Устройство распределения сигнала
9
К любым локальным PTZ камерам
10 Несколько коаксиальных видеокабелей
11 До 1,5 км при использовании экранированной витой пары 1 мм
2
(18 AWG) (Belden 8760 или аналогичный)
12 Клавиатура Allegiant осуществляет управление любой локальной
или удаленной камерой на любом локальном мониторе (видео и
PTZ)
13 Несколько каналов видеосвязи из каждой удаленной сателлитной
точки
14 Одна линия для каждой удаленной точки сателлитной системы
21 Линия передачи сателлитных данных
22 Устройства преобразования данных
15 Данные управления P/T/Z и сателлитной матрицей
16 Выходы мониторов, используемые как каналы видеосвязи с ос-
новной точкой управления
17 Каналы видеосвязи из других сателлитных точек
18 Любой основной блок модели Allegiant
19 Локальный монитор
20 Вход порта консоли
21 Линия передачи сателлитных данных
22 Устройства преобразования данных
23 К любым локальным PTZ камерам
24 Устройство слияния кодов
25 Интерфейсный модуль тревожных сигналов
26 Локальная линия управления данными PTZ
27 Устройство аварийной сигнализации и сопряжения выводит изоб-
ражение только с локальных камер на локальные мониторы
28 Клавиатура осуществляет управление любой локальной камерой
на любом локальном мониторе (видео и PTZ)
Техническое описание
Спецификации системы LTC 8800
Возможности
Видеовходы
Стандарт: 256
Сателлитная конфигурация: 2048
Видеовыходы
64
Клавиатуры
32
Тревожные входы
1024
Приемные / исполнительные
устройства
Стандарт: 256
Сателлитная конфигурация: 2048
Электрические характеристики
Уровень напряжения на вхо-
де
0,5 В - 2 В
(композитная отрицательная синхрониза-
ция)
Gain (Усиление)
Общее ± 4% (при нагрузке 75 Oм)
Соотношение импульс/поло-
са
1
Мин.
Номиналь-
ная
Макс.
94%
98%
106%
К-фактор 2T-импульса
1
Мин.
Номиналь-
ная
Макс.
0,2%
2,5%
Амплитуда полосы (IRE)
1
Мин.
Номиналь-
ная
Макс.
96
98
104
Амплитуда синхронизации (%
полос)
1
Мин.
Номиналь-
ная
Макс.
36%
39%
44%
Искажение формы сигналов
по полям
1
2% максимум
Искажения формы сигналов
по строкам
1
1% максимум
Кратковременное искаже-
ние формы сигналов
1
2% максимум
Долговременное искажение
формы сигналов
1
0,8% максимум
Полоса пропускания видео-
сигнала (-3 дБ)
2
15 МГц
Частотная характеристика
(± 0,5 дБ)
2
12 МГц
