30 ru | Установка DINION HD
AM18-Q0614 | v1.0 | 2012.09 Инструкции по установке Bosch Security Systems
5.6 Разъемы аудио

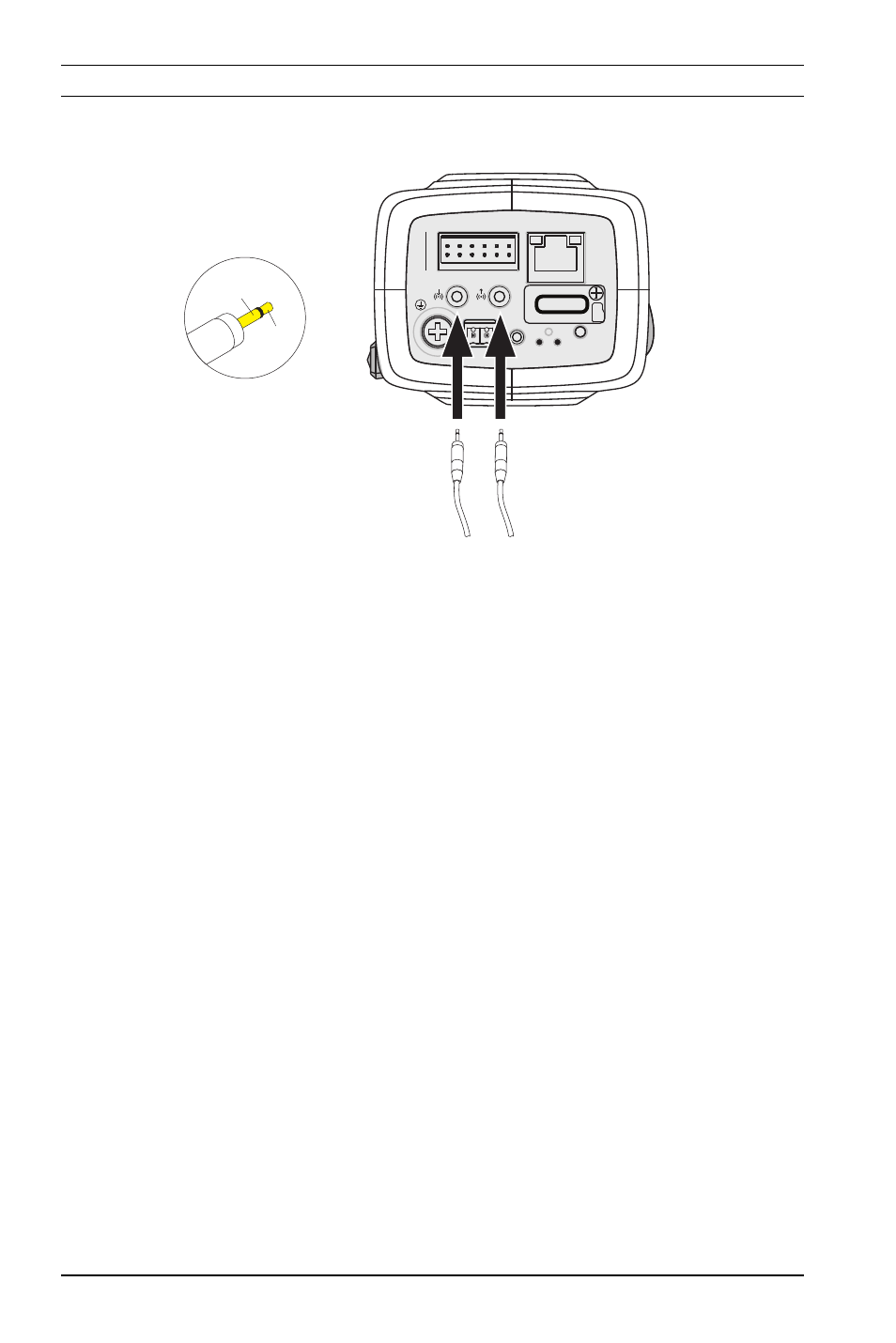

Рисунок 5.6 Разъемы аудио
Подключите аудиоустройства к разъемам Audio In и Audio
Out.
Устройство оснащено полнодуплексным монофоническим
аудио. Двунаправленную связь можно использовать для
подключения громкоговорителя или домофона. Входные
аудиосигналы синхронизированы с видеосигналом.
Аудиовход: Уровень линейного входа (не подходит для
прямого микрофонного сигнала); импеданс 12 кОм тип.,
макс. входное напряжение 1 В ср. квадр.
Аудиовыход: Уровень линейного выхода (не подходит для
прямого подключения динамика); импеданс 1,5 кОм мин.,
макс. выходное напряжение 1 В ср. квадр.
Проводка: для аудиоподключения рекомендуется
экранированный кабель. Следует соблюдать максимально
допустимые длины кабелей для аудиовходов и выходов.
