IP-камера серии 200 Установка | ru 19
Bosch Security Systems Руководство по установке и эксплуатацииAR18-10-B012 | v1.5 | 2011.01
3.4 Подключение питания
Питание на камеру может одновременно подаваться как со
входа питания 12 В пост. тока, так и через PoE Любой из
источников питания может быть удален без прерывания
работы камеры.
3.4.1 Подключение источника постоянного тока

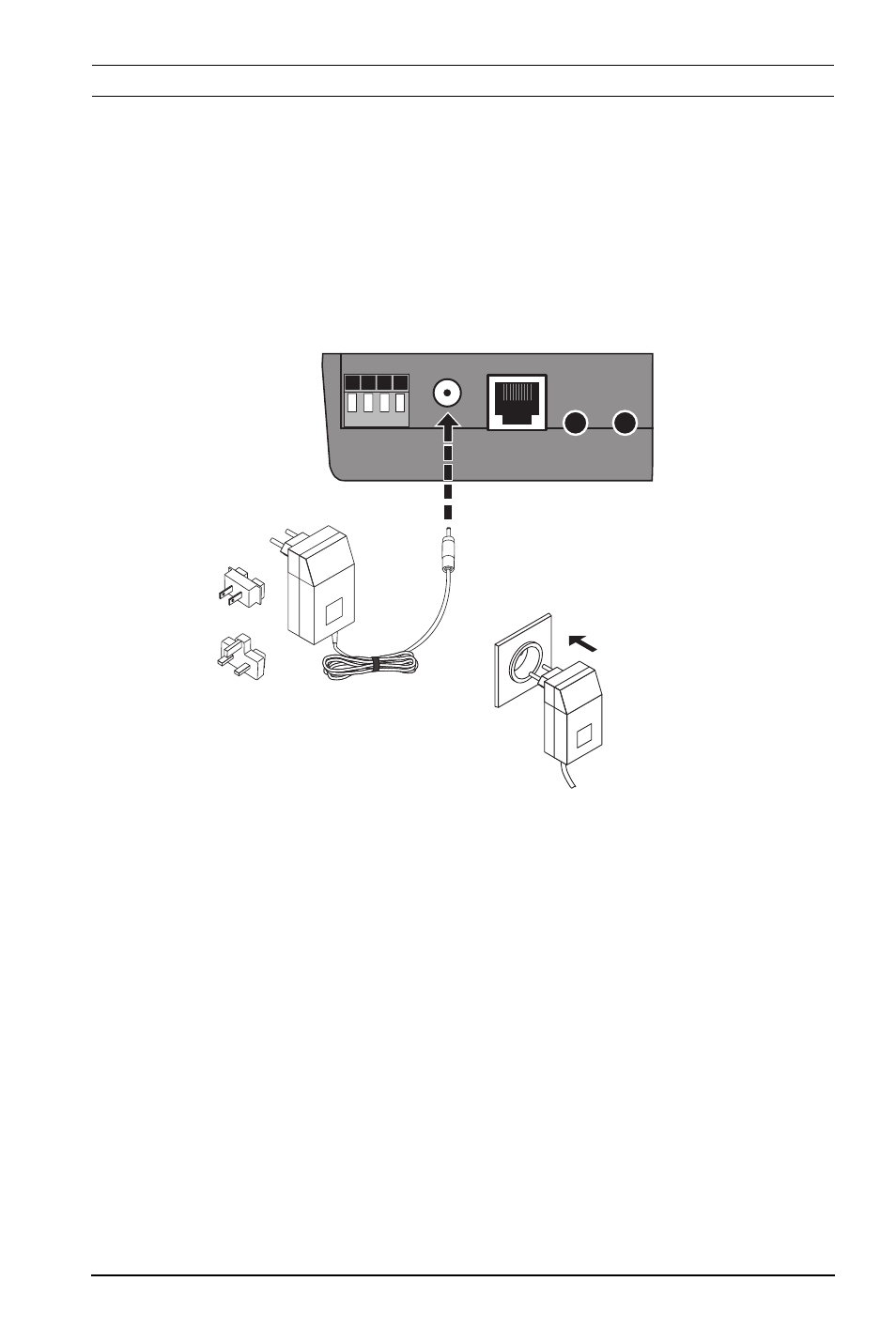

Рисунок 3.3 Подключение источника постоянного тока
1. Подключите адаптер, который подходит к вашей
розетке, к источнику питания, входящему в комплект.
2. Вставьте разъем источника питания в гнездо камеры
для подключения 12 В пост. тока.
3. Подключите источник питания к розетке 230 или 120 В
перем. тока.
Когда на камеру подается питание, на передней панели
камеры внизу мигает светодиодный индикатор. (Этот
индикатор можно отключить в меню "Установка".)
1 2 3 4 DC 12V Ethernet Line-out Line-in
