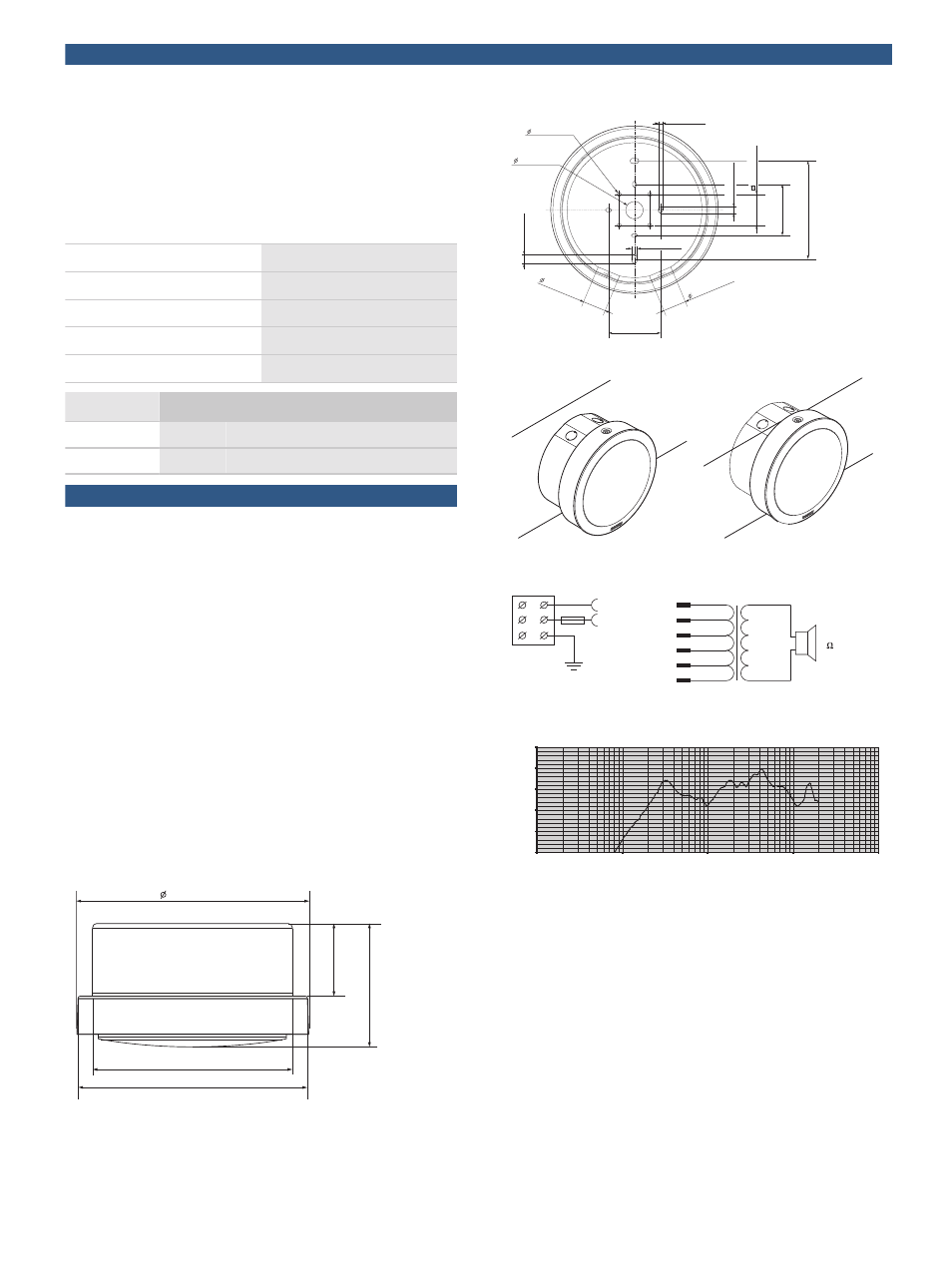

Размеры (мм), Принципиальная схема – Инструкция по эксплуатации Bosch LB1-UM06E-1 Metal Cabinet Loudspeaker
Страница 2
течение более короткого времени работать с
мощностью, в два раза превышающей
номинальную. Это обеспечивает дополнительную
степень надежности в критических условиях, что
лучше удовлетворяет требованиям заказчика,
обеспечивает более долгий срок службы и снижает
риск возникновения неисправностей.
Безопасность
согласно EN 60065
Аварийная ситуация
согласно BS 5839‑8
согласно EN 60849
согласно EN 54‑24
Защита от пыли и влаги
согласно EN60529 IP32
Регион
Сертификация
Европа
CE
CPD
Замечания по установке/конфигурации
Корпус предназначен как для установки на
поверхность стены, так и для утопленного монтажа в
стены. На задней стенке имеется несколько
монтажных отверстий, даже для установки в
монтажные боксы U40 и MK. В верхней части задней
стенки расположены два намеченных отверстия для
двух кабельных сальников (не входят в комплект
поставки) для проходного подключения. Для
дополнительного удобства установки имеется
предохранительная стропа, позволяющая
установщику временно подвесить переднюю
решетку во время установки.
Корпус имеет трехстороннюю клеммную колодку с
винтовыми соединителями, пригодными для
проходного подключения (включая заземление).
Согласующий трансформатор имеет четыре
ответвления первичной обмотки для обеспечения
работы на номинальную полную мощность, на
половину, четверть или 1/8 мощности (с шагом 3
дБ).
61.5 mm (2.4")
105 mm (4.1")
170 mm (6.7")
199 mm (7.8")
196 mm (7.7")
Размеры (мм)
60 mm (2.3")
6 mm (0.23")
10 mm (0.3")
4 mm (0.15")
11
5 mm (4.5")
60 mm (2.3")
36 mm (1.4")
7 mm (0.27")
4.8 mm (0.2")
20 mm (0.7")
20 mm (0.7")
20 mm (0.7")
Задние / установочные размеры в мм
Установка на поверхность (слева) и утопленный
монтаж (справа)
4
C
6W
3W
1.5W
0.75W
-
70V
C
-
6W
3W
1.5W
0.75W
100V
Принципиальная схема
60
70
80
90
100
110
10
100
1000
10000
100000
dB SPL
Частотная характеристика
