Инструкция по эксплуатации Bosch LB1-SW60 Subwoofer Cabinet 60W
Страница 2
На задней панели корпуса имеются резьбовые
отверстия для крепления кронштейна для
настенного монтажа в горизонтальном или
вертикальном положении. Шаблон для сверления
входит в стандартный комплект поставки.
Положение панели с логотипом Bosch можно легко
изменить в соответствии с ориентацией установки.
Подключение осуществляется через 4-контактную
вставную клеммную колодку на задней панели
корпуса, при помощи которой каждый входящий и
выходящий проводник с одним и тем же
потенциалом можно подключить к отдельной
клемме.
Рядом с клеммой имеется место для установки
керамической клеммной колодки с плавким
предохранителем.
Ответвления мощности при напряжении 70 В и 100
В позволяют отводить всю мощность, половину,
четверть или восьмую часть мощности, а также 4
Ом.
Переключатель на передней панели корпуса
облегчает выбор нужной настройки мощности. Для
доступа к переключателю необходимо снять панель
с логотипом Bosch.
Также при необходимости можно снять
металлическую переднюю решетку (например, для
удобства окрашивания корпуса).

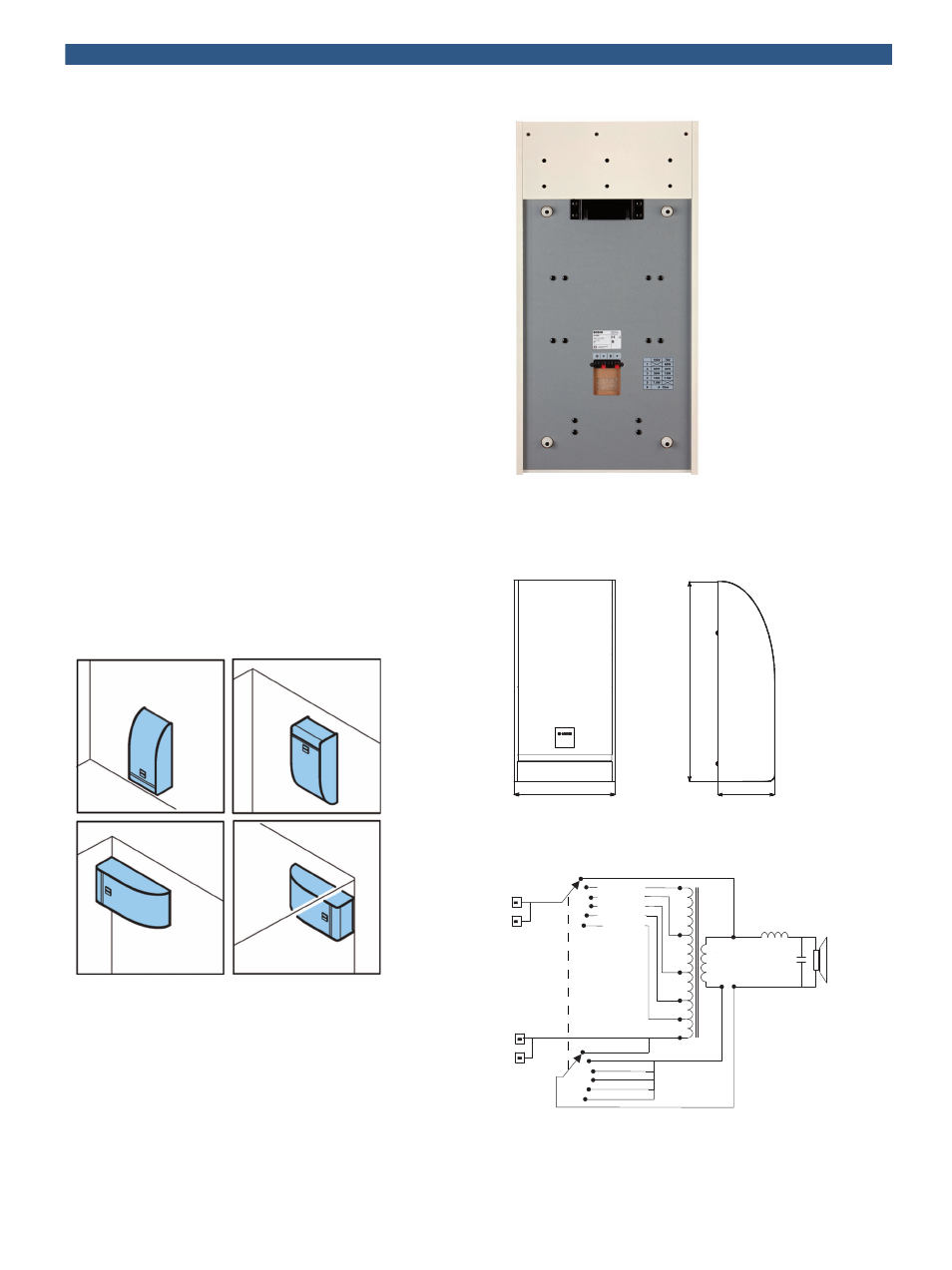

Универсальные возможности монтажа LB1-SW60
Вид задней панели LB1-SW60 (видны монтажные
резьбовые отверстия для настенного кронштейна и
соединительная клемма)
347 mm / 13.66"
200 mm / 7.87"
6
9
0
mm
/
2
7
.1
6
"
Габариты LB1-SW60
+
4 Ohm
XX – 60 W
60 W – 30 W
30 W – 15 W
15 W – 7,5 W
7,5 W - XX
100 V – 70 V
-
+
Принципиальная схема LB1-SW60
2 | LB1-SW60 Корпусный сабвуфер 60 Вт
