20
ru | Установка
IP-камера серии 200
AR18-10-B012 | v1.5 | 2011.01Руководство по установке и эксплуатации
Bosch Security Systems
3.5
Разъем ввода-вывода

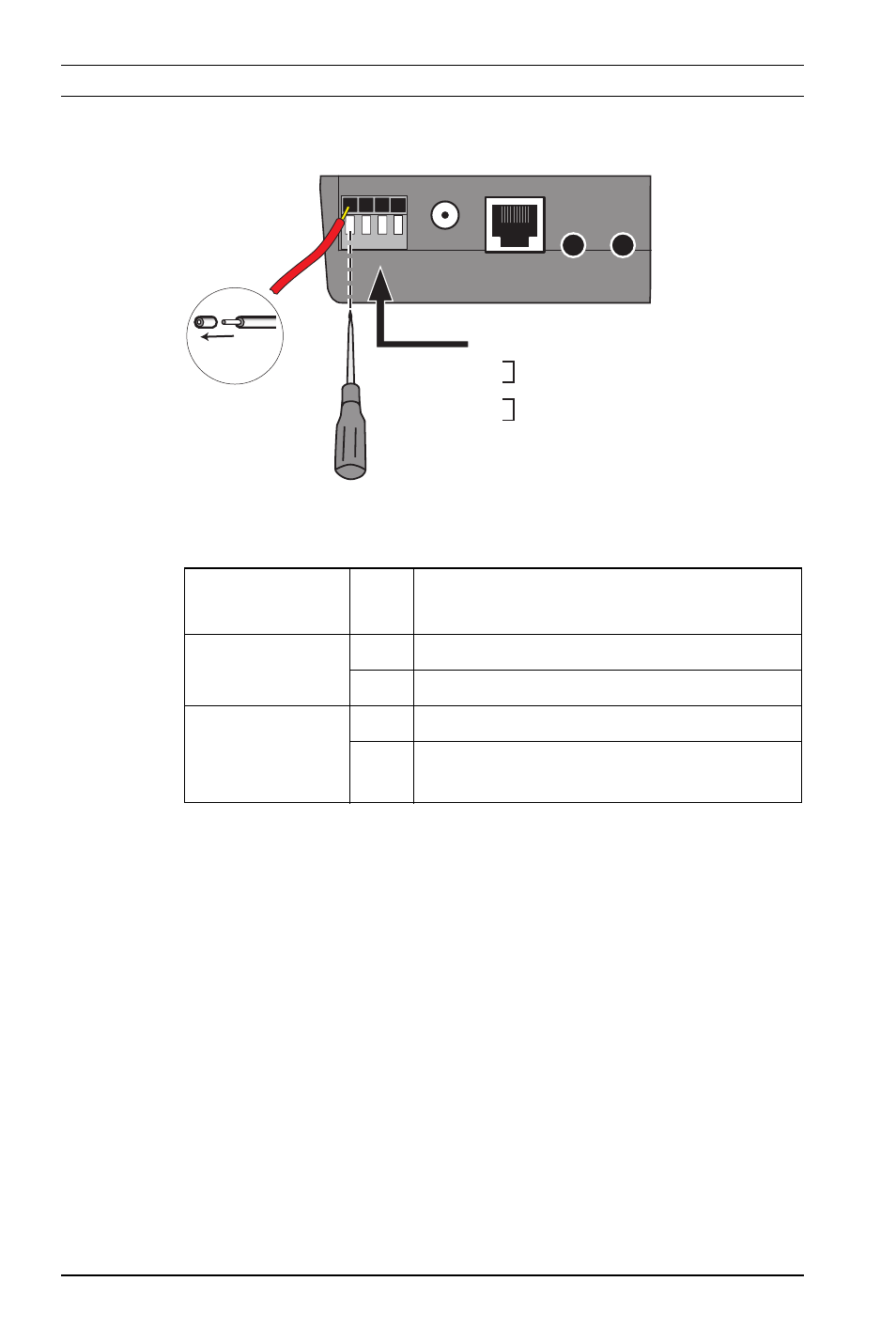

Рисунок 3.4
Контакты разъема ввода-вывода
–
Макс. диаметр как витого, так и одножильного провода -
AWG 22-28.; срежьте 5 мм изоляции.
–
Релейный выход, переключающие характеристики:
макс. напряжение 24 В перем. тока или 24 В пост. тока.
Макс. 1 A непрерывно, 12 ВА.
–
Релейный вход: КЗ или активация +5 В пост. тока.
–
Тревожный вход: настраиваемый на сигнал низкого или
высокого уровня.
Функция
Кон
такт
Гнездо ввода-вывода
Реле
1
Релейный выход
2
Релейный выход
Тревожный
вход
3
Релейный вход
4
Релейный вход
1 2 3 4
DC 12V
Ethernet Line-out Line-in
5 mm
(0.2 in)
Pin I/O
1
2
3
4
Relay out
Relay in
