ru | Установка
DINION HD 1080p HDR
AM18-Q0614 | v1.0 | 2012.07
Инструкции по установке
Bosch Security Systems
5.9
Разъем управляющих данных

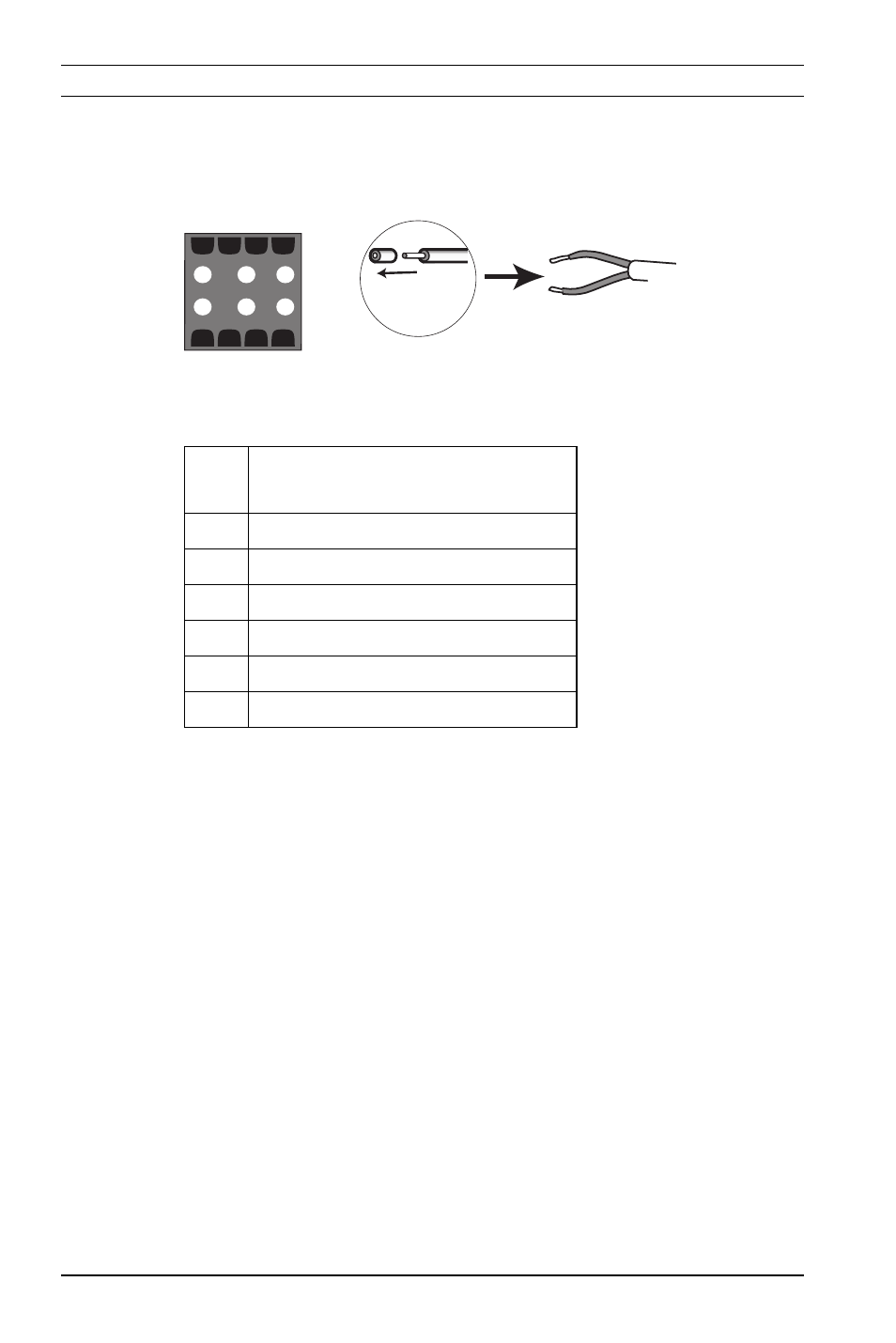

Рисунок 5.9
Контакты разъема управляющих данных
Разъем данных используется для подключения управляющих
данных с камеры к внешним устройствам. Это подключение
для передачи данных поддерживает разъемы RS485, RS422 и
RS232.
Примечание.
Для защиты от перенапряжения и электростатического
разряда длина кабеля между камерой и внешним
устройством должна составлять не менее 3 метров.
Кон
такт
Разъем данных
1
Заземление
2
RxD / Rx+
3
CTS / Rx-
4
Заземление
5
TxD / Tx-
6
RTS / Tx+
5 mm
(0.2 in)
Data
4
5
6
1
2
3
