Система речевого и аварийного
оповещения Plena
Обзор системы | ru 31
Bosch Security Systems B.V. Руководство по установке и эксплуатации 9922 141 1037x (V2.16) | V0.6 | 2011.09
3.10 Панель управления пожарного

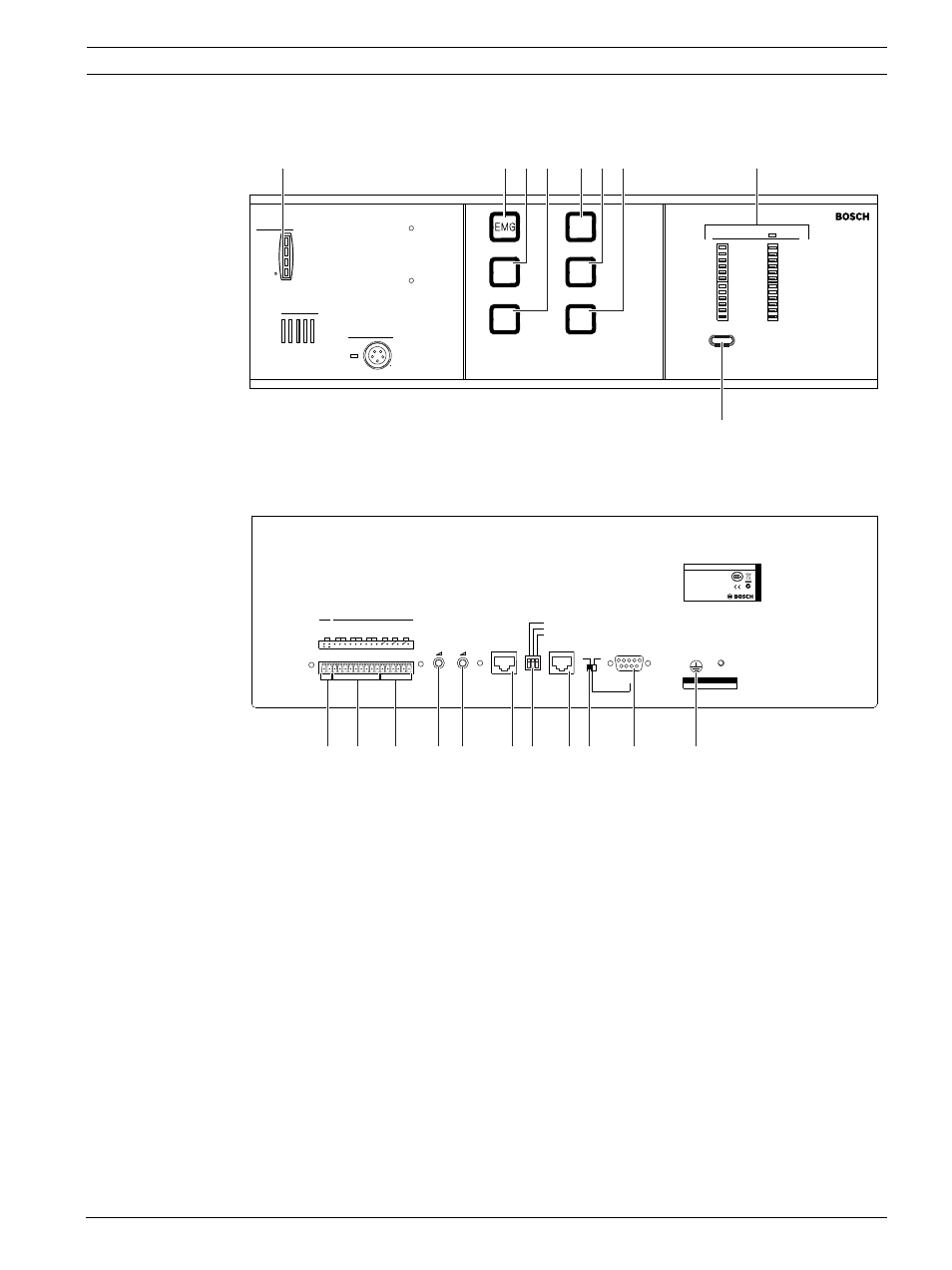

Рисунок 3.13 Вид панели пожарного спереди и сзади
На Рисунок 3.13 дается обзор элементов управления, соединений и индикаторов панели
пожарного.
1. Индикатор питания/измеритель уровня громкости:
Объединенный индикатор питания и измеритель уровня громкости. Зеленый
индикатор питания горит, если панель пожарного подключена к источнику питания.
Измеритель уровня громкости указывает уровень вызова: 0 дБ (красный), -6 дБ, -20
дБ (желтый).
2. Тревожная кнопка:
Нажимная кнопка для перевода системы в тревожный режим (см. раздел 7.4 ).
3. Подтверждение тревожного режима:
Нажимная кнопка для подтверждения тревожного режима (см. раздел 7.4 ).
4. Сброс тревожного режима :
Нажимная кнопка для сброса тревожного режима (см. раздел 7.4 ).
5. Кнопка "Alarm message":
Нажимная кнопка для запуска тревожного сообщения по умолчанию. Эта кнопка
доступна только в тревожном состоянии (см. раздел 7.4 ).
Plena Fireman's Panel
EMG mic
Fault Indicators
Processor reset
Network
Call/EMG
Music/Spare
Ground short
Input
A
B
A
B
A
B
Zone1
Zone2
Zone3
Disable
For service only
On 1
2
Termination
RCP ID
Controller
Monitoring
Speaker Warning
This apparatus must be earthed
Trigger Output
24V DC In NC NO COM
Call Fault EMG
3 2 1
Power
NC NO COM NC N O COM
EMG.
Mic
Monitor
Off
On
Off
Firmware
Upgrade
Emergency
Acknowledge
Emergency
Reset
Fault
Acknowledge
Fault Reset
Emergency
Mains
Battery
Message
EMG mic
RCP
Router
A
B
A
B
A
B
Zone4
Zone5
Zone6
Indicator test
Reserve
Monitor Speaker
Call
Alarm
Message
Design & Quality
The Netherlands NL-4827HG-10
Plena Voice Alarm System
Fireman's Panel
Max. input power
300mA, 24V DC
S/N.
PLN-V1FP
A035413
Made in China N663
8900 199 70501
0 dB
-6dB
-20dB
1 2 3 4 5 6 7 8
9
10 12 13 15 11 14 16 17 18 19 20
