Звуковой прожектор сконструирован из
ударопрочного пластика ABS (в соответствии с
классом UL 94 V 0) и имеет белый цвет.
Сертификаты и согласования
Гарантия качества
Все громкоговорители Bosch способны непрерывно
работать в течение 100 часов при номинальной
мощности в соответствии со стандартами
потребляемой мощности IEC 268-5. Компания Bosch
разработала также специальный тест (Simulated
Acoustical Feedback Exposure, SAFE) для
демонстрации того, что они могут в течение
короткого времени работать с мощностью, в два
раза превышающей номинальную. Это обеспечивает
дополнительную степень надежности в критических
условиях, что лучше удовлетворяет требования
заказчика, обеспечивает более долгий срок службы
и снижает риск возникновения неисправностей.
Замечания по технике безопасности
Как и все остальные изделия компании Bosch,
громкоговорители соответствуют самым высоким
стандартам техники безопасности. Этот звуковой
прожектор удовлетворяет всем нормам и правилам
техники безопасности EN 60065. Все детали из ABS
пластика являются самозатухающими (в
соответствии с UL 94 V 0).
Защита от пыли и влаги
согласно IEC 60529, IP 65
Аварийная ситуация
согласно BS 54‑24 /
EN 5839‑8 / EN 60849
Регион
Сертификация
Европа
CE
CPD
Польша
CNBOP
Замечания по установке/конфигурации
Монтаж
Простота установки обеспечивается способом
монтажа: сначала монтажная плата крепится к стене
или потолку, затем к монтажной плате крепится
предохранительная стропа, позволяющая
установщику временно подвесить громкоговоритель
во время установки. После подключения всех
соединений звуковой прожектор можно прикрепить
к монтажной плате при помощи крепежной
винтовой гайки и установить его в горизонтальном
положении. Заглушка скрывает винты и
электропроводку. Универсальный монтажный
кронштейн позволяет размещать звуковой
прожектор горизонтально. Заглушка оснащена
двумя намеченными отверстиями диаметром 16 мм
для кабеля (в стандартном комплекте),
расположенными друг напротив друга и пригодными
для проходного подключения.
Настройка мощности
Имеется керамическая клеммная колодка для
электрических соединений. Громкоговоритель по
умолчанию настроен на полную мощность.
Половина, четверть или одна восьмая часть
мощности может быть установлена путем
подключения провода соответствующего цвета к
клеммной колодке.
40
27
138
120
°
1
0
9
14
23
11
6
Ш185
3
0
0
Ш144
Ш
1
8
5
34
1
1
8
300
3
0
3
Ш144
(7.28)
(1
1
.8
1
)
41
(1.61)
(7
.2
8
)
(5.67)
(5.67)
(1.34)
(11.81)
(1.06)
(1.57)
(5.43)
(4
.2
9
)
(0
.4
3
)
(0.90)
(0
.5
5)
(0
.2
4)
(1
1
.9
3
)
(4
.6
5
)

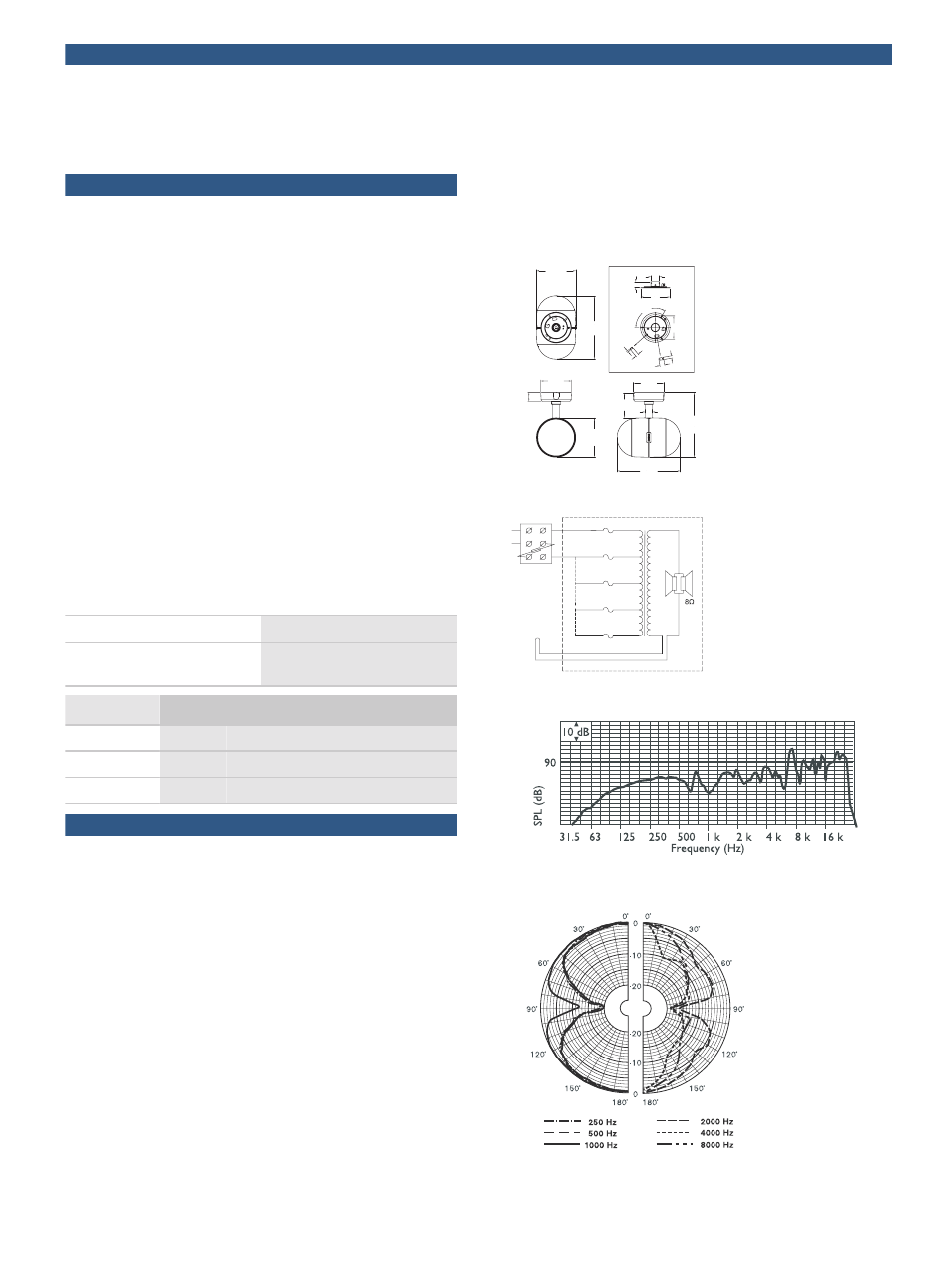

Размеры в мм
10W
5W
2.5W
0
1.25W
Принципиальная схема
Частотная характеристика
Полярная диаграмма (для розового шума)
2 | LP1‑BC10E‑1 Двунаправленный звуковой прожектор
