Инструкция по эксплуатации Bosch LS1-OC100E-1 Hemi-directional Loudspeaker
Страница 2
Сертификаты и согласования
Безопасность
согласно EN 60065
Аварийная ситуация
согласно BS 54‑24 /
EN 5839‑8 / EN 60849
Самозатухание
согласно UL 94 V 0
Огнеупорный
согласно UL 94 5VA
Защита от пыли и влаги
согласно EN 60529, IP 42
Устойчивость к хлору
согласно IEC 60068/2‑60
Механические воздействия
согласно EN 50102 IK 07
Регион
Сертификация
Европа
CE
CPD
Замечания по установке/конфигурации
Громкоговоритель можно подвесить на стальную
проволоку или цепочку с помощью такелажных скоб
(не входят в комплект).
Отдельное дополнительное оборудование
LM1‑MSB‑1 предлагается для применений, в
которых требуется фиксированная подвеска, чтобы
избежать любых перемещений громкоговорителя
(таких как вращение или качание).
Это оборудование используется вместе с
комплектом оцинкованных стальных монтажных
пластин:
• одна пластина для центральной установки на
громкоговорителе (для фиксации положения);
• одна пластина для установки на потолок или
крышу;
• четыре крепежных штыря и пружинные зажимы;
• четыре крепежных винта.
Данные монтажные пластины можно механически
соединить со стандартной трубкой диаметром
42,4 мм (DIN EN 10255) (не поставляется компанией
Bosch, но обычно доступна любой требуемой
длины).
Для повышенной безопасности громкоговоритель
оснащен болтом с проушиной (M8 x13) с
максимальным растягивающим усилием 1500 Н для
присоединения дополнительной предохранительной
стропы.
Коробка для электрических соединений под
крышкой подвески обеспечивает подсоединение
монтажного кабеля, предоставляя возможность
проходного подключения и внутренней установки
дополнительной платы контроля линии/
громкоговорителя.
50
1.97
85
3.35
210
8.27
425
16.73
800
31.50
mm
in.

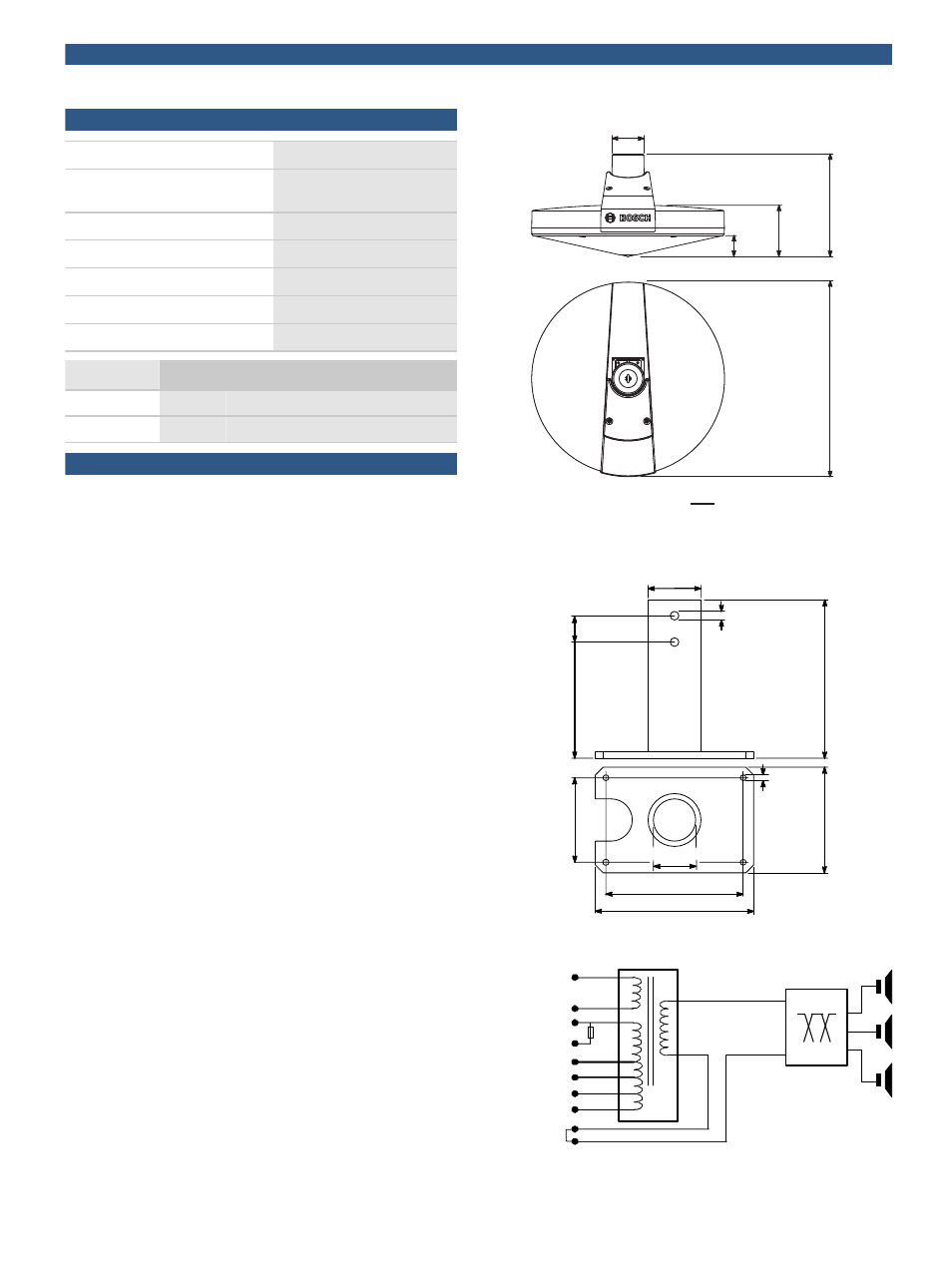

Размеры LS1‑OC100E‑1
1.97”
150 mm / 5.90”
130 mm / 5.11”
8.2 mm
43.5 mm / 1.71”
5.6 mm
5.90”
0.98”
25 mm
150 mm
100 mm
110 mm
80 mm
4.33”
0.32”
3.93”
3.14”
0.22”
50 mm
Размеры LM1‑MSB‑1
WL S -
+
-
0 V F u s e d
0 V
10 0 W
10 0 W
70 V 10 0 V
5 0W
5 0W
WL S +
2 5W
2 5W
8 O h m
Принципиальная схема
2 | LS1‑OC100E‑1 Широконаправленный громкоговоритель
