Элементы управления,
разъемы и индикаторы
2.4.1
Вид сверху
См. рисунок 2.1 где приведено описание
элементов управления и индикаторов,
расположенных в верхней части станции вызова:
1 Кнопки выбора зоны - Две кнопки,
предназначенные для выбора зон, на которые
распространяется действие вызова. Каждая
кнопка имеет светодиодный индикатор, который
указывает на зону, на которую распространяется
действие вызова.
2 Кнопка "нажать и говорить" (PTT) - кнопка
PTT, предназначена для осуществления вызова.
3 Индикатор состояния - Светодиод, который
обозначает состояние станции вызова.
См. раздел 2.3.3.
2.4.2
Вид снизу
См. рисунок 2.2 где приведено описание
элементов управления и индикаторов,
расположенных в нижней части станции вызова:
1 Настройки конфигурации - Комплект
переключателей DIP предназначен для
конфигурирования станции вызова (настройки
уровня усиления микрофона, сигнала вызова и
речевого фильтра). Cм. раздел 4.2.
2 Системные разъемы - Две дополнительные
розетки RJ-45 предназначены для подключения
станции вызова к двухзонного микшера серии
PLE или смесительным усилителям с помощью
кабелей Cat-5. Если система требует наличия
более двух станций вызова, то системные
розетки можно использовать для создания
сквозных проходов. См. раздел 4.1.
3 Ручка регулировки громкости - Ручка
регулировки громкости (потенциометр),
предназначена для настройки громкости
выходного сигнала станции вызова.
Cм. глава 5.3.

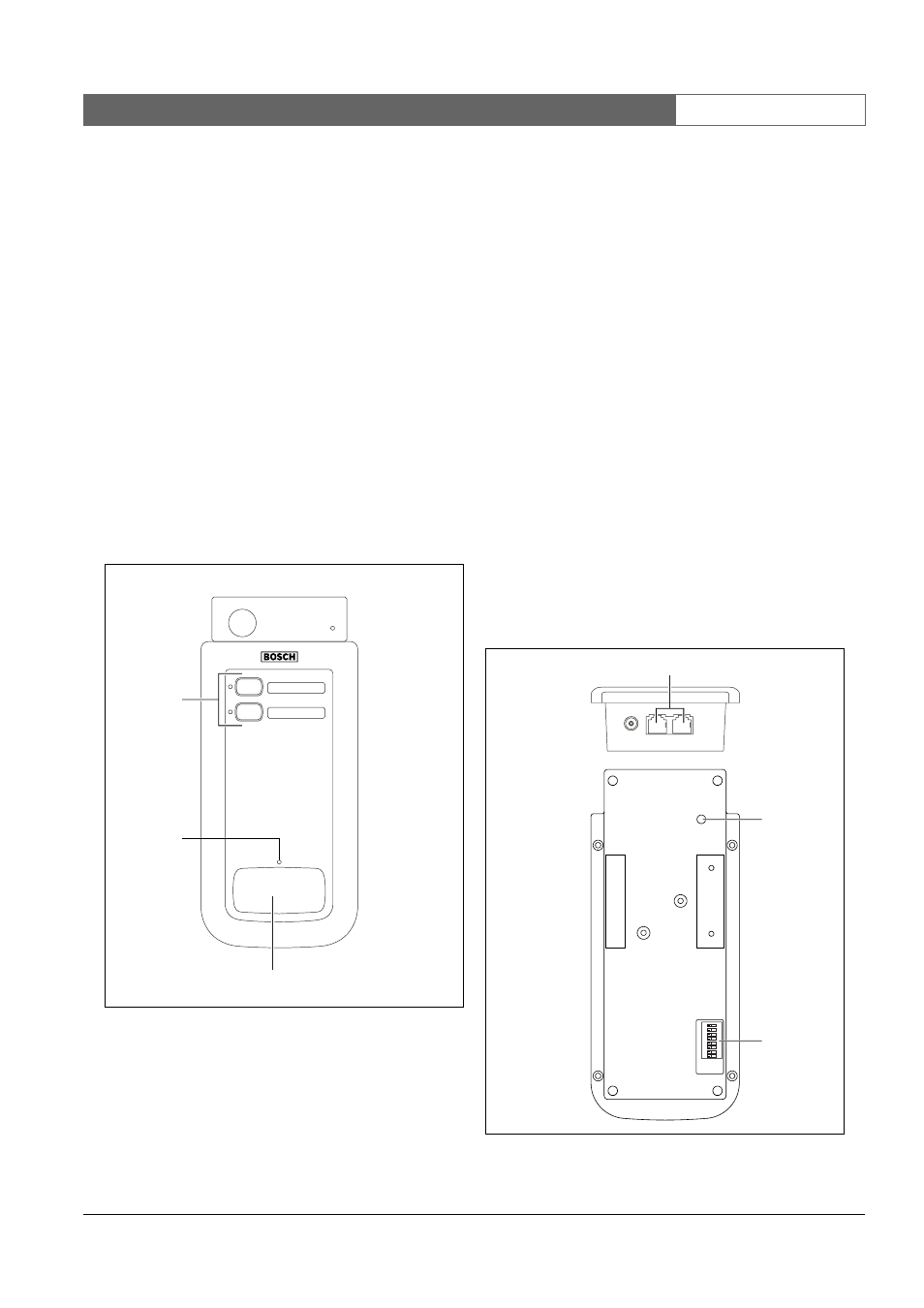

рисунок 2.1: Вид сверху
Plena
1
3
2
рисунок 2.2: Вид снизу
ON
12
3
4
56
7
8
2
3
1
