Распределительная пластина MIC-SPR используется
вместе с глубоким кабельным адаптером MIC-DCA или
плоским кабельным адаптером MIC-SCA и кронштейном
для установки на стену MIC-WMB для надежной
установки камер серии MIC на плоские поверхности;
кабель прокладывается через внешний адаптер для
кабелепровода или пропускается через отверстие в
монтажной поверхности. Распределительная пластина
MIC-SPR изготавливается из алюминиевой пластины с
порошковым покрытием в соответствии со стандартами
для камер серии MIC. Также имеется пластина из
неокрашенной нержавеющей стали.
Композитные кабели
Композитные кабели для камер серии MIC используются
для подачи питания, видео и телеметрии на камеру
серии MIC от источника питания серии MIC по одному
экранированному кабелю. На одном конце этого
высококачественного 12-жильного кабеля имеется 12-
контактный муфтовый гнездовой разъем IP67, который
с экранированием подключается к разъему в основании
камеры. Это обеспечивает надежное и простое в
установке унифицированное соединение для всех
камер серии MIC. На другом конце кабеля имеются
отдельные луженые провода для быстрого подключения
в блоке питания к соответствующему оборудованию
управления и источнику питания. Экран кабеля
подключается к металлическому кабельному сальнику,
чтобы минимизировать электромагнитные помехи.
Длина кабелей
2 м, 10 м, 20 м и 25 м
Диаметр кабеля
8 мм
Импеданс кабеля
75 Ом
Температурный диа-
пазон
От –55 °C до +85 °C
Соответствие стандар-
там
RoHS и Sony 00259
Диаметр разъема
25 мм
Разъем
IP67, 12-контактный муфтовый гнездовой
Глубокий кабельный адаптер

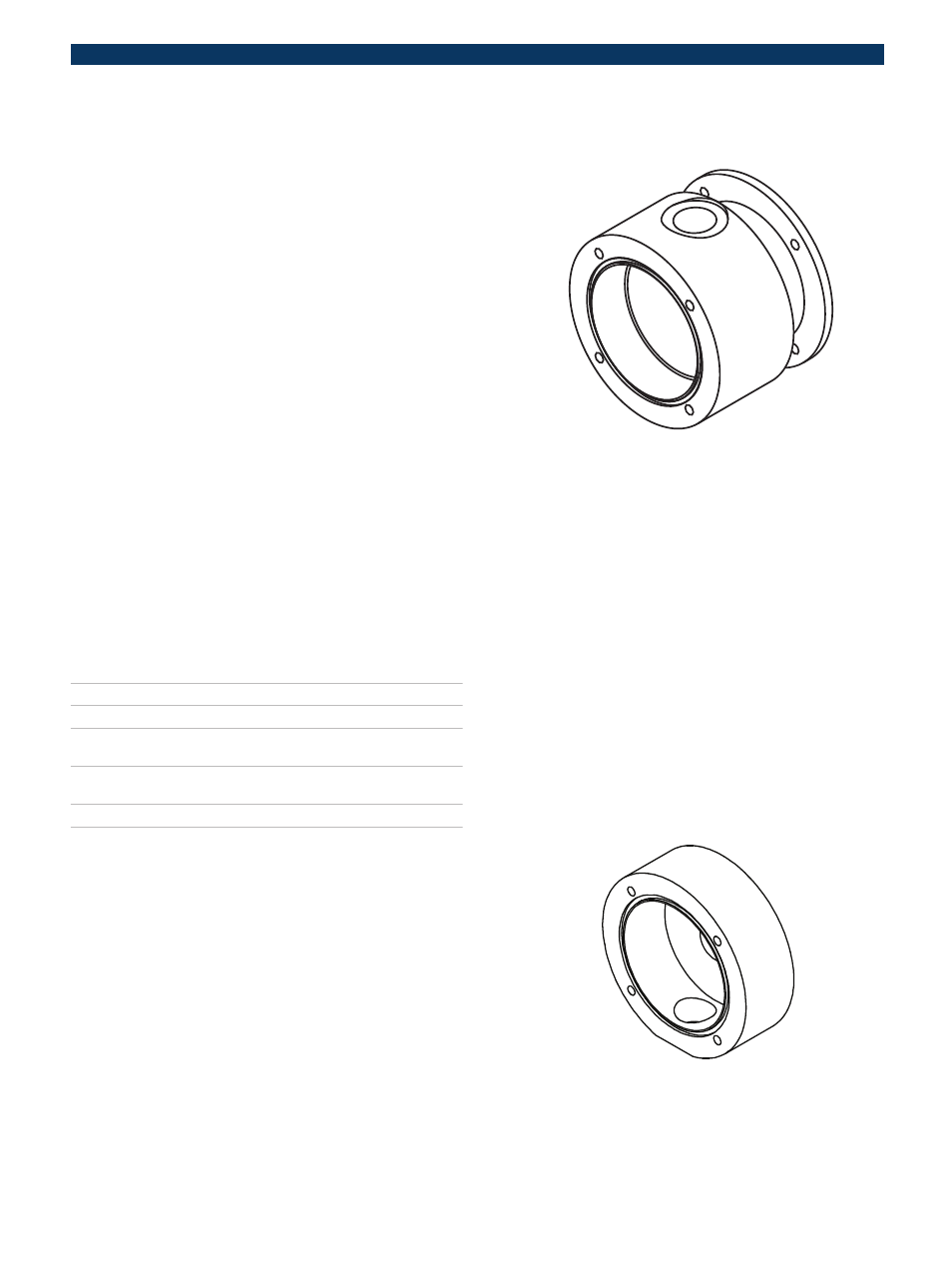

Глубокий кабельный адаптер MIC-DCA используется для
того, чтобы обеспечить защиту композитного кабеля
MIC от атмосферного влияния при прокладке его в
кабелепроводах В адаптере MIC-DCA имеется
достаточно места для подключения разъема
композитного кабеля к опоре камеры MIC. Адаптер MIC-
DCA изготавливается из литого алюминия и
предоставляет место диаметром начальной окружности
4 дюйма для опоры камеры MIC. Уплотнительное кольцо
и дополнительная прокладка Nebar обеспечивают
водонепроницаемость для защиты электрических
разъемов в основании камеры и разъема композитного
кабеля. Адаптер MIC-DCA имеет два отверстия
диаметром 25 мм (одно в основании и одно сбоку) для
установки кабелепровода или кабельных сальников.
Имеется пробка с уплотнительным кольцом для
закрытия неиспользуемого отверстия.
Плоский кабельный адаптер
