IP-камера серии 200 Установка | ru 21
Bosch Security Systems Руководство по установке и эксплуатацииAR18-09-B003 | v1.1 | 2010.05
3.5 Разъем ввода-вывода

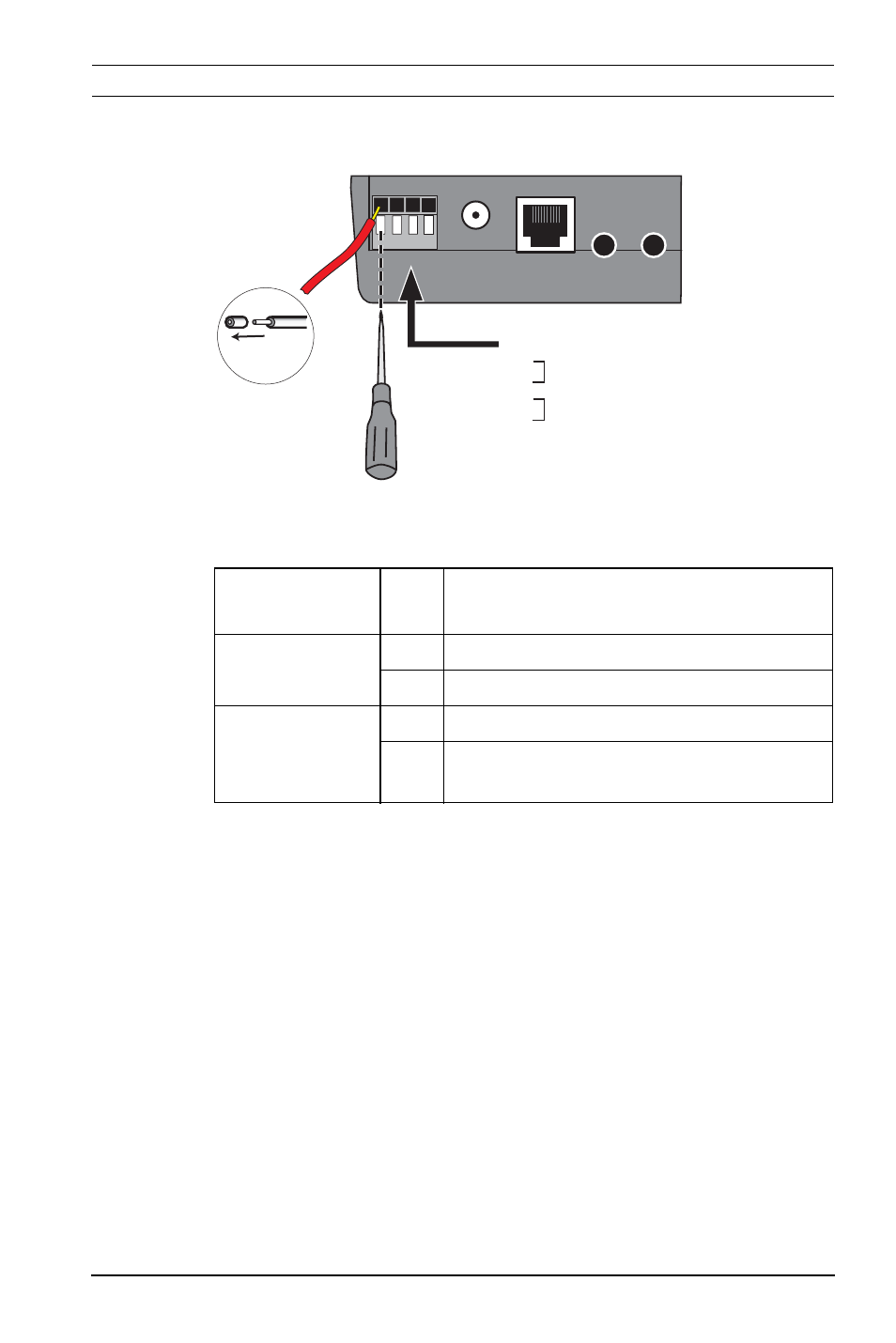

Рисунок 3.4 Контакты разъема ввода-вывода
– Макс. диаметр как витого, так и одножильного провода -
AWG 22-28.; срежьте 5 мм изоляции.
– Релейный выход, переключающие характеристики:
макс. напряжение 24 В перем. тока или 24 В пост. тока.
Макс. 1 A непрерывно, 12 ВА.
– Релейный вход: КЗ или активация +5 В пост. тока.
– Тревожный вход: настраиваемый на сигнал низкого или
высокого уровня.
Функция Кон
такт
Гнездо ввода-вывода
Реле 1 Релейный выход
2 Релейный выход
Тревожный
вход
3 Релейный вход
4 Релейный вход
1 2 3 4 DC 12V Ethernet Line-out Line-in
5 mm
(0.2 in)
Pin I/O
1
2
3
4
Relay out
Relay in
