Инструкция по эксплуатации Bosch ISC-PDL1-WA18x Professional Series TriTech+ Detectors with Anti-mask
Страница 4
2
3
87 °
2
2
2
3
3
0ft
0ft
0ft
0ft
0ft
0ft
0m
0m
0m
0m
0m
0m
2m
2m
2m
2m
2m
2m
7ft
7ft
7ft
7ft
7ft
7ft
10ft
3m
4m
4m
4m
4m
6m
6m
6m
6m
6m
8m
8m
8m
20ft
13ft
13ft
13ft
13ft
13ft
20ft
20ft
20ft
20ft
26ft
26ft
26ft
4m

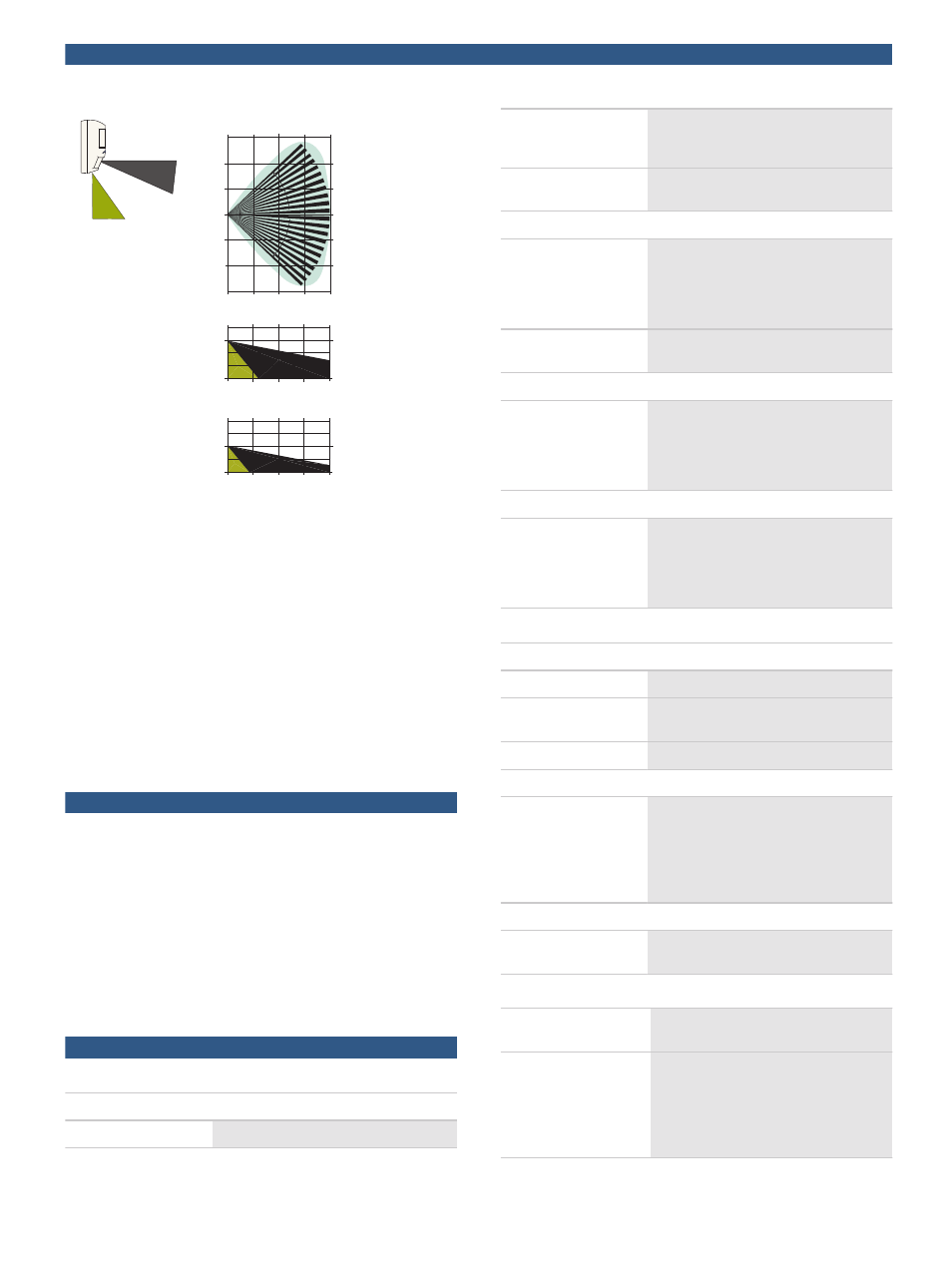

Выбираемая зона обнаружения ближнего действия:
8 м x 10 м
Рекомендации по установке
Рекомендуемая высота установки составляет от 2 до
3 м.
Используйте дополнительные (опционально)
кронштейны B328 или B335-3 для установки
извещателя на поверхность стены или в угол.
Используйте дополнительный (опционально)
потолочный кронштейн B338 для установки
извещателя на потолок.
Рекомендации по подключению
Рекомендуемый диаметр кабеля: от 0,2 мм
2
до 1 мм
2
(26 - 16 AWG).
Состав изделия
Количес
тво
Компонент
1
Извещатель
2
Шурупы с потайной головкой
2
Дюбели
1
Кабельная стяжка
1
Шаблон для маскирования
1
Руководство по установке
Техническое описание
Электрические характеристики
Электрические параметры
Рабочее напряжение:
9 - 15 В пост. тока
Ток (макс.):
< 26 мА при активации тревоги,
неисправности и светодиодных
индикаторов.
Ток (режим
ожидания):
< 18 мА при 12 В пост. тока
Выходы для всех моделей
Датчик вскрытия
корпуса:
Нормально замкнутые контакты (при
закрытой крышке) номин. 25 В пост.
тока, 125 мА максимум.
Выход датчика вскрытия корпуса
подключается к охранной зоне 24 часа.
Неисправность:
Твердотельное реле, нормально
замкнутые контакты.
Выходы для ISC-PDL1-WA18G и ISC-PDL1-WA18H
Реле тревоги:
Твердотельное реле, нормально
замкнутые контакты, контроль
мощности.
3 Вт, 125 мА, 25 В пост. тока,
сопротивление < 10 Ом.
Выходы для ISC-PDL1-WA18GB
Реле тревоги:
Твердотельное реле, нормально
разомкнутые контакты, контроль
мощности.
3 Вт, 125 мА, 25 В пост. тока,
сопротивление < 10 Ом.
Механические характеристики
Дизайн корпуса
Цвет:
белый
Размеры:
127 мм x 69 мм x 58 мм
Материал:
Пластик ABS с высокой ударостойкостью
Индикаторы
Индикатор тревоги:
• Синий светодиод для TriTech+
тревог (оба канала обнаружения)
• Желтый светодиод для тревог СВЧ
канала обнаружения
• Красный светодиод для тревог
ПИК канала обнаружения
Элементарные зоны чувствительности
Элементарные зоны
чувствительности:
86
Условия эксплуатации
Относительная
влажность:
0% - 95% без конденсации.
Температура (Рабочая
и хранения):
от -30 °C до +55 °C
При установке изделий,
соответствующих стандартам AFNOR,
от -10°C до +55°C
При установке в соответствии со
стандартами UL, от 0°C до +49°C
4 | ISC‑PDL1‑WA18x Комбинированные ПИК/СВЧ извещатели Professional Series с антимаскированием
