111
(2) (7)
(8) (5) (6)
(4)
(1)
(3)

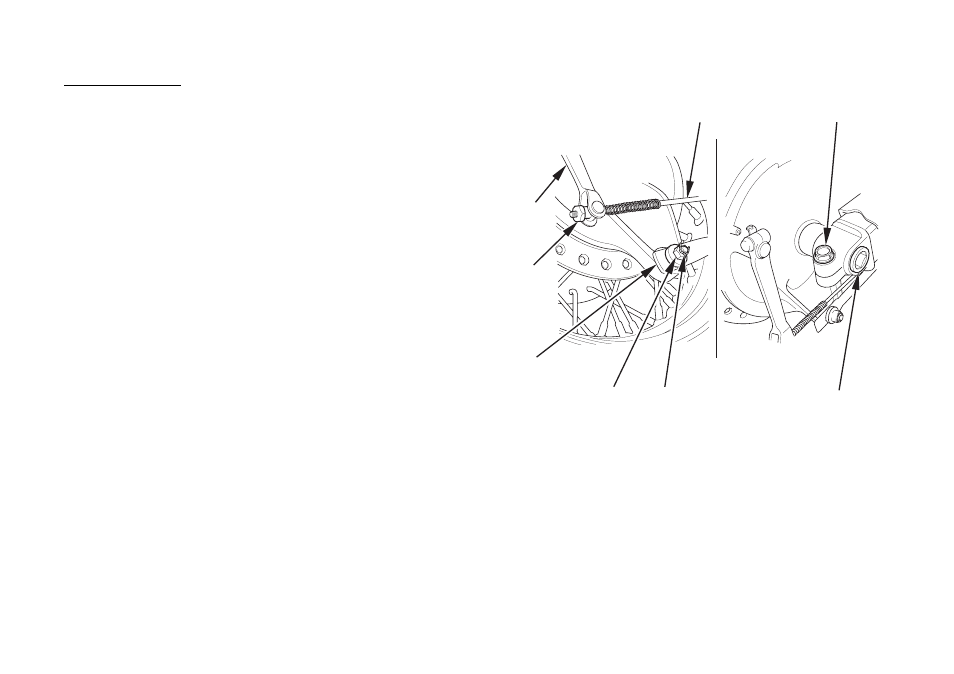

(1) Регулировочная гайка заднего
тормоза
(2) Тормозная тяга
(3) Рабочий рычаг тормоза
(4) Рычаг барабанного тормоза
(5) Шплинт
(6) Гайка рычага
барабанного тормоза
(7) Осевой болт
(8) Вал задней оси
Снятие колеса:
(VT750C2B)
1. Снимите глушители (стр. 109).
2. Открутите регулировочную гайку (1), снимите
тормозную тягу (2) с рабочего рычага тормоза
(3), нажав на педаль тормоза.
3. Отсоедините рычаг барабанного тормоза (4) от
панели тормоза, сняв шплинт (5), гайку рычаг
барабанного тормоза (6), шайбу и резиновую
втулку.
4. Снимите осевой болт (7).
